KSA1015-O

Description

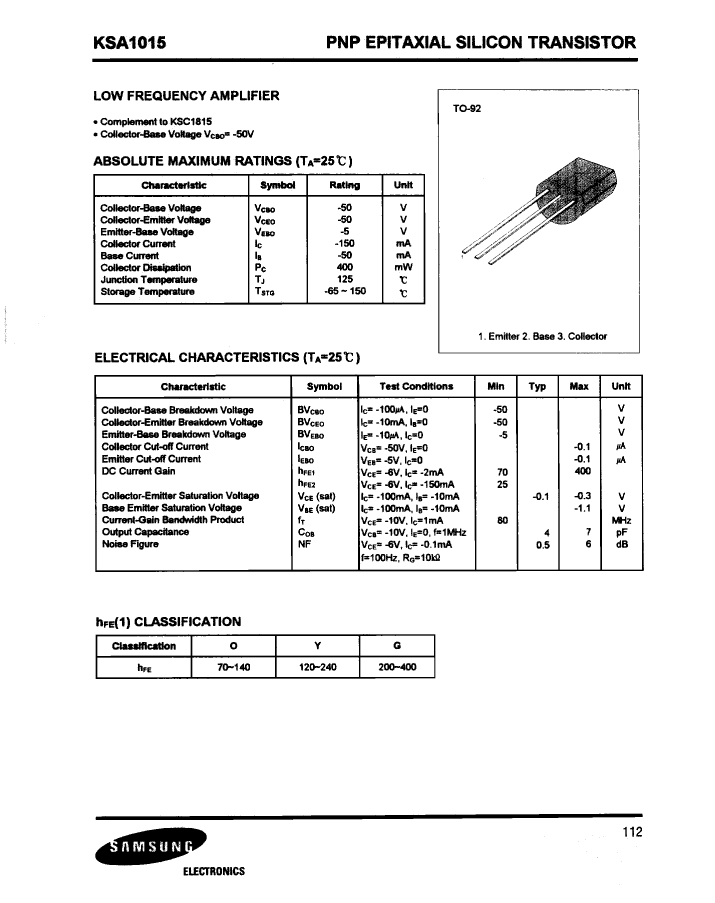

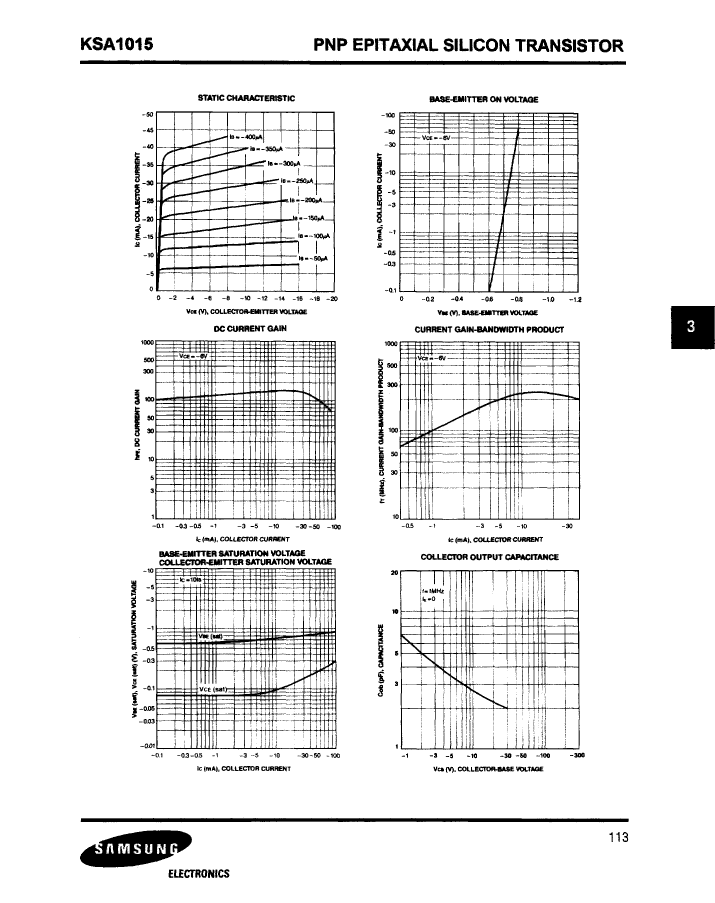

Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92, TO-92, 3 PIN
CategoryDiscrete semiconductor    The transistor
File Size95KB,2 Pages
ManufacturerSAMSUNG
Websitehttp://www.samsung.com/Products/Semiconductor/
Download Datasheet Parametric Compare View All

KSA1015-O Overview

Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92, TO-92, 3 PIN

KSA1015-O Parametric

Parameter NameAttribute value
MakerSAMSUNG
Parts packaging codeTO-92
package instructionCYLINDRICAL, O-PBCY-T3
Contacts3
Reach Compliance Codeunknown
ECCN codeEAR99
Maximum collector current (IC)0.15 A
Collector-emitter maximum voltage50 V
ConfigurationSINGLE
Minimum DC current gain (hFE)70
JEDEC-95 codeTO-92
JESD-30 codeO-PBCY-T3
Number of components1
Number of terminals3
Package body materialPLASTIC/EPOXY
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typePNP
Certification statusNot Qualified
surface mountNO
Terminal formTHROUGH-HOLE
Terminal locationBOTTOM
transistor applicationsAMPLIFIER
Transistor component materialsSILICON
Nominal transition frequency (fT)80 MHz

KSA1015-O Related Products

KSA1015-O KSA1015-G KSA1015 KSA1015-Y
Description Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92, TO-92, 3 PIN Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92, TO-92, 3 PIN Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92 Small Signal Bipolar Transistor, 0.15A I(C), 50V V(BR)CEO, 1-Element, PNP, Silicon, TO-92, TO-92, 3 PIN
Maker SAMSUNG SAMSUNG SAMSUNG SAMSUNG
package instruction CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-W3 CYLINDRICAL, O-PBCY-T3
Reach Compliance Code unknown unknown unknown unknown
ECCN code EAR99 EAR99 EAR99 EAR99
Maximum collector current (IC) 0.15 A 0.15 A 0.15 A 0.15 A
Collector-emitter maximum voltage 50 V 50 V 50 V 50 V
Configuration SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 70 200 25 120
JEDEC-95 code TO-92 TO-92 TO-92 TO-92
JESD-30 code O-PBCY-T3 O-PBCY-T3 O-PBCY-W3 O-PBCY-T3
Number of components 1 1 1 1
Number of terminals 3 3 3 3
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape ROUND ROUND ROUND ROUND
Package form CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL
Polarity/channel type PNP PNP PNP PNP
Certification status Not Qualified Not Qualified Not Qualified Not Qualified
surface mount NO NO NO NO
Terminal form THROUGH-HOLE THROUGH-HOLE WIRE THROUGH-HOLE
Terminal location BOTTOM BOTTOM BOTTOM BOTTOM
transistor applications AMPLIFIER AMPLIFIER AMPLIFIER AMPLIFIER
Transistor component materials SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 80 MHz 80 MHz 80 MHz 80 MHz
Parts packaging code TO-92 TO-92 - TO-92
Contacts 3 3 - 3
