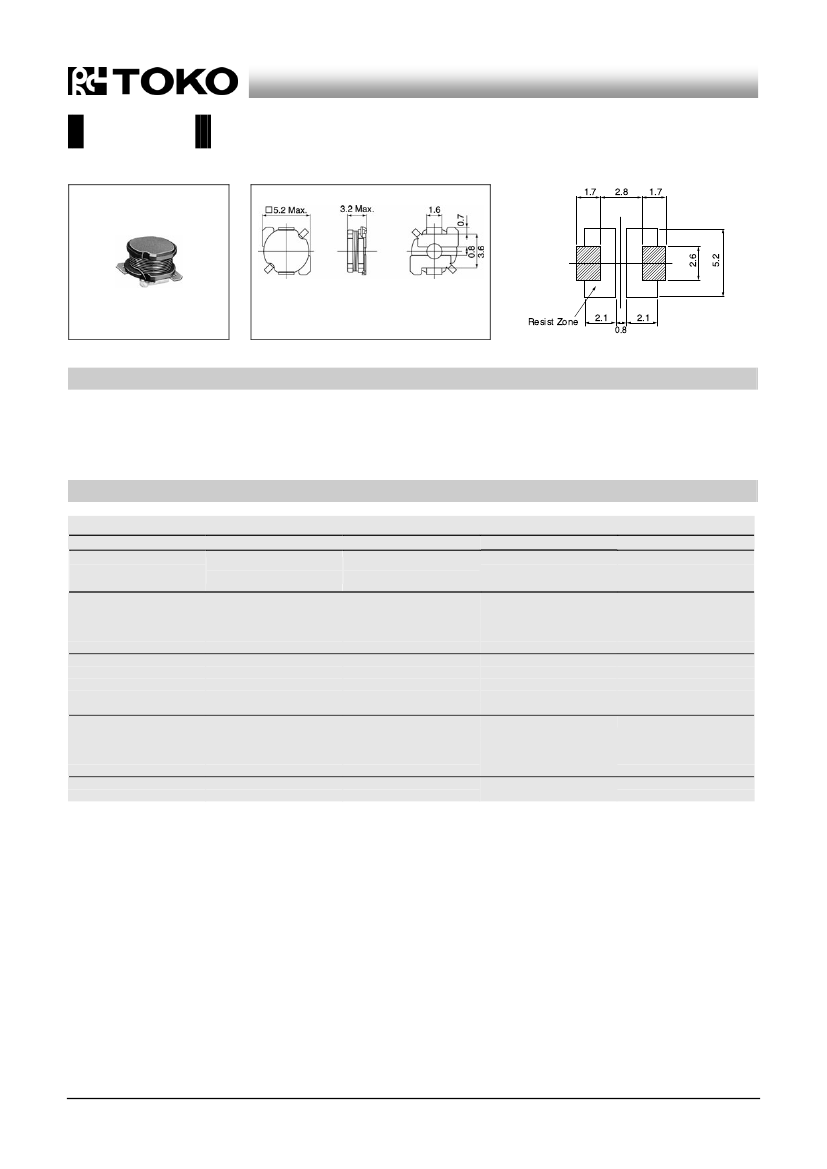

Fixed Inductors for Surface Mounting
面実装用固定インダクタ
D53FU
Inductance Range:
1.0~33mH
Recommended patterns
推奨パターン図
1.7
2.8
1.7
2.6
(Unit: mm)
Resist Zone
2.1
0.8
2.1
(Unit: mm)
FEATURES
特長
小型薄½構造（5.2mm角Max.、高さ3.2mm
Max.)
ELランプインバータ用インダクタに最適
RoHS指令対応
Low profile (5.2mm Max. square, 3.2mm Max. height).
Ideal for a variety EL lamp inverter inductor application.
RoHS compliant.
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE D53FU
(Quantity/reel; 2,000 PCS)
東光品番
TOKO
Part
Number
#889FU-102M
#889FU-182M
#889FU-222M
#889FU-272M
#889FU-332M
#889FU-392M
#889FU-472M
#889FU-562M
#889FU-682M
#889FU-822M
#889FU-103M
#889FU-123M
#889FU-153M
#889FU-183M
#889FU-223M
#889FU-273M
#889FU-333M
インダクタンス
Inductance
(mH)
1.0
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
(1)
(1)
許容差
Tolerance
(%)
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
直流抵抗
DC
(2)
Resistance
() Max.
13
19
22
32
37
42
54
60
70
89
122
138
159
233
267
310
425
(2)
最大許容電流
Rated
(3)
DC Current
(mA) Max.
149
94
92
72
69
64
56
52
51
46
37
35
32
27
26
24
20
(1) Inductance is measured with a LCR meter 4284A (Agilent
Technologies) or equivalent.
Test freqency at 100kHz
(2) DC resistance is measured with a Digital Multimeter TR6871
(Advantest) or equivalent.
(3) Rated DC current is that which causes a 10% inductance
reduction from the initial value, or coil temperature to rise by
40°C, whichever is smaller. (Reference ambient temperature
20°C)
(1)
インダクタンスはLCRメータ4284A（Agilent
Technologies）ま
たは同等品により測定する。
測定周波数は100kHz。
(2)
直流抵抗はデジタルマルチメータTR6871（Advantest）または
同等品により測定する。
(3)
最大許容電流は、直流重畳電流を流した時インダクタンスの値
が初期値より10％減少する直流電流値、または直流電流によ
り、コイルの温度が40°C上昇の½れか小さい値。（周囲温度
20°Cを基準とする。）
5.2
(3)
