Oscilent Corporation
PRODUCT SPECIFICATION
REV A January 2011
Oscilent Controlled Document
Ordering Code / Part Number
Product Description
807-SL110.0M-A
110.0MHz IF SAW Bandpass Filter
Specification Contents
o
o
o
o
o
o
Mechanical Dimensions
Test Circuit
Maximum Ratings
Electrical Specification
Frequency Response
Smith Chart
Notes
o
o
o
o
Electrostatic Sensitive Device (ESD)
Avoid excessive ultrasonic exposure
Solderability compatible with JEDEC J-STD-020C Pb-free process, 260°C peak reflow temperature
This product complies with EU directive 2002/95/EC (RoHS compliance)
Oscilent Corporation
Telephone: 1.949.252.0522
Fax: 1.949.252.0522
Email: sales@oscilent.com
Product Specification
www.oscilent.com
Oscilent Part Number
807-SL110.0M-A
January 2011 Rev A
110.0MHz IF SAW Bandpass Filter

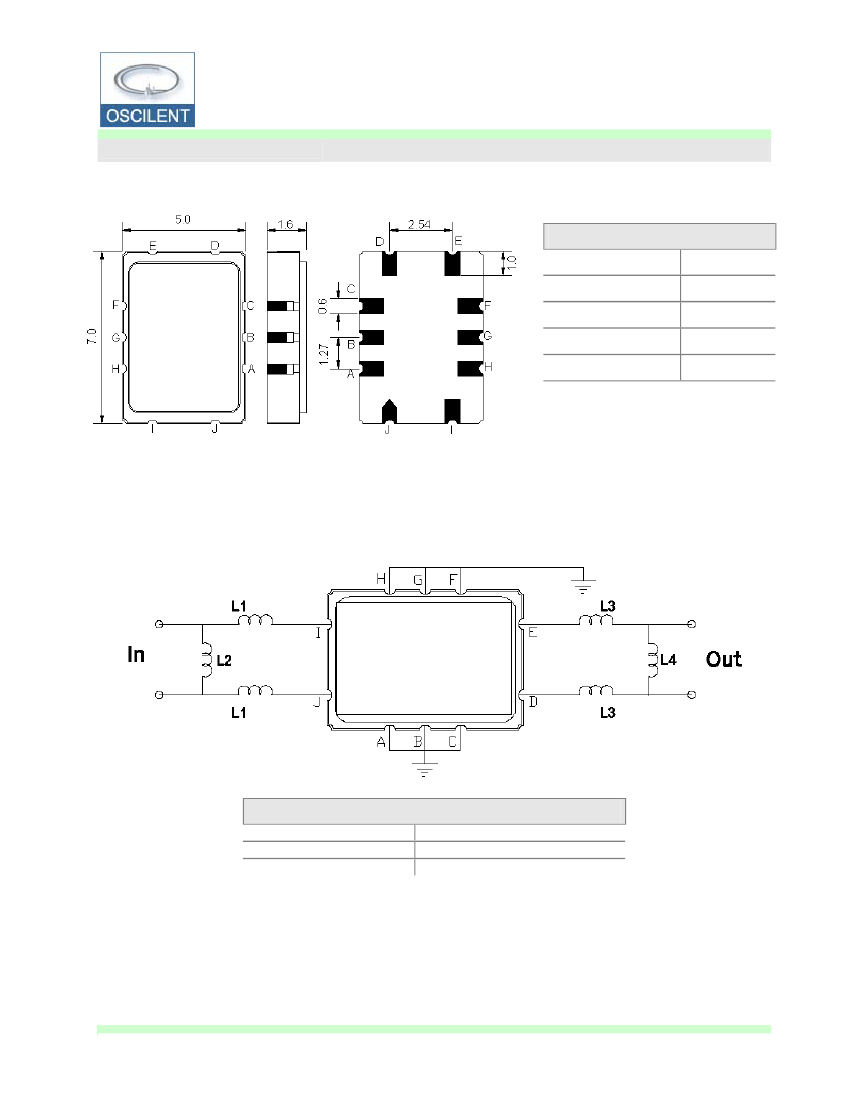

Mechanical Dimensions
(mm)
Pin Description
A, B, C, F, G, H Ground
I Input +
J Input -
D Output +
E Output -
Test Circuit
Matching Network for 1000
Ω/500Ω
Balanced Configuration
Test Fixture & Values
Input L1=27 nH, L2=180 nH, Q > 35
Output L3=33 nH, L4=150 nH, Q > 35
Source/Load Impedance 1000/500
Ω
Product Specification
P. 1
www.oscilent.com
Oscilent Part Number
807-SL110.0M-A
January 2011 Rev A
110.0MHz IF SAW Bandpass Filter
Maximum Ratings
Parameters Description
Operating Temperature Range
Storage Temperature Range
Maximum DC Voltage
Maximum Input Power
Source Impedance (balanced ended)
(1)
Load Impedance (balanced ended)
(1)
Unit
°C
°C
V
dBm
Ω
Ω
Minimum
-20
-40
-
-
-
-
Typical
-
-
-
-
1000
500
Maximum
85
105
3
20
-
-
Notes: With Matching Network (Ref. Testing Environment Circuit as shown above).
Those impedances could be modified with different impedance values and/or structures, if necessary.
Electrical Specification
Parameters Description
Center Frequency (Fo)
Insertion Loss at Fo
Amplitude Ripple (Fo ± 0.3 MHz)
Phase Linearity (Fo±0.615MHz)
Phase Linearity (Fo±0.620MHz)
Temperature Coefficient
Bandwidth at –5.0 dB
Bandwidth at –33.0 dB
Template on the amplitude, reference is loss at Fc
Attenuation at Fc ± 0.63MHz
Attenuation at Fc ± 0.9MHz
Attenuation at Fc ± 1.7MHz
Attenuation at Fc ± 2MHz
Attenuation at Fc ± 9MHz
dB
dB
dB
dB
dB
-
32
33
35
45
4.5
35
36
37
48
5.0
-
-
-
-
Unit
MHz
dB
dB
p-p
deg RMS
deg RMS
ppm/°C
MHz
MHz
Minimum
-
-
-
-
-
-
±0.630
-
Typical
110.0
10.0
0.55
3.5
3.5
-0.03
±0.660
±0.890
Maximum
-
11.5
1.0
4.5
4.5
-
-
-
Product Specification
P. 2
www.oscilent.com
Oscilent Part Number
807-SL110.0M-A
January 2011 Rev A
110.0MHz IF SAW Bandpass Filter

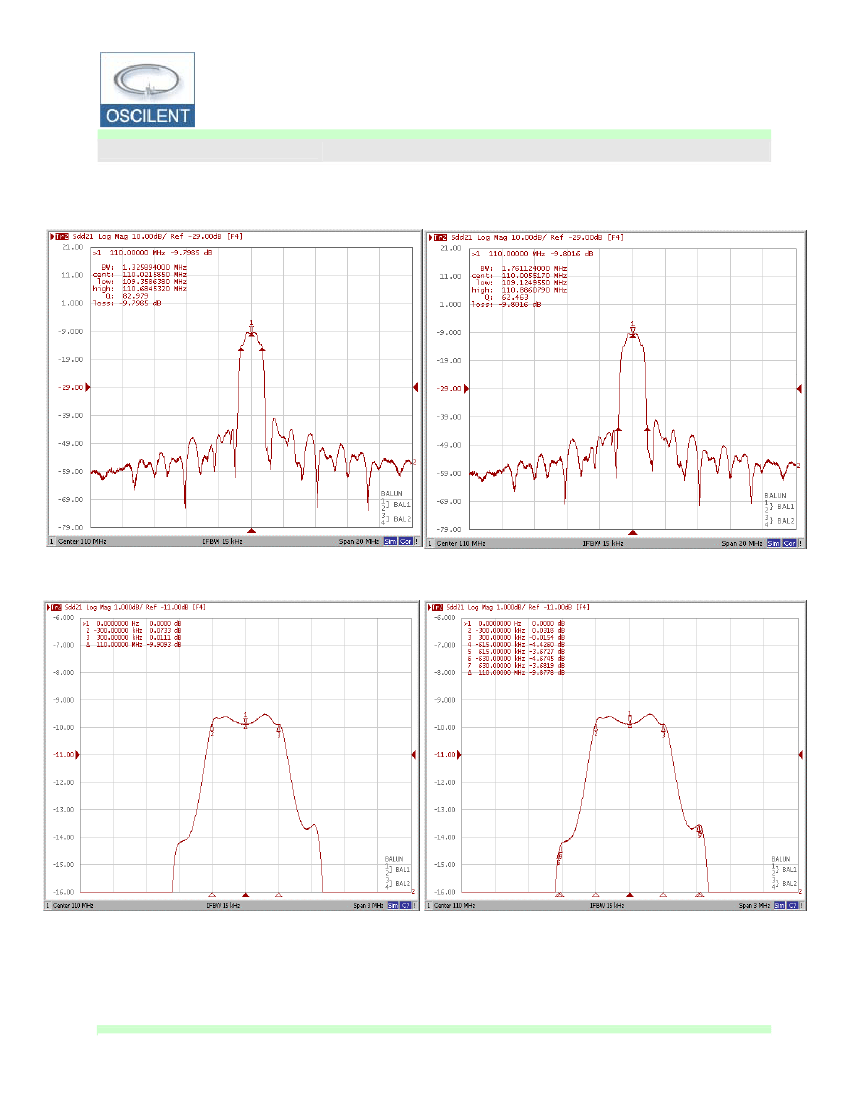

Frequency Response
Bandwidth at –5.0 dB
Bandwidth at –33.0 dB
AmplitudeRipple (Fo±0.3MHz)
Attenuation
Product Specification
P. 3
www.oscilent.com
Oscilent Part Number
807-SL110.0M-A
January 2011 Rev A
110.0MHz IF SAW Bandpass Filter

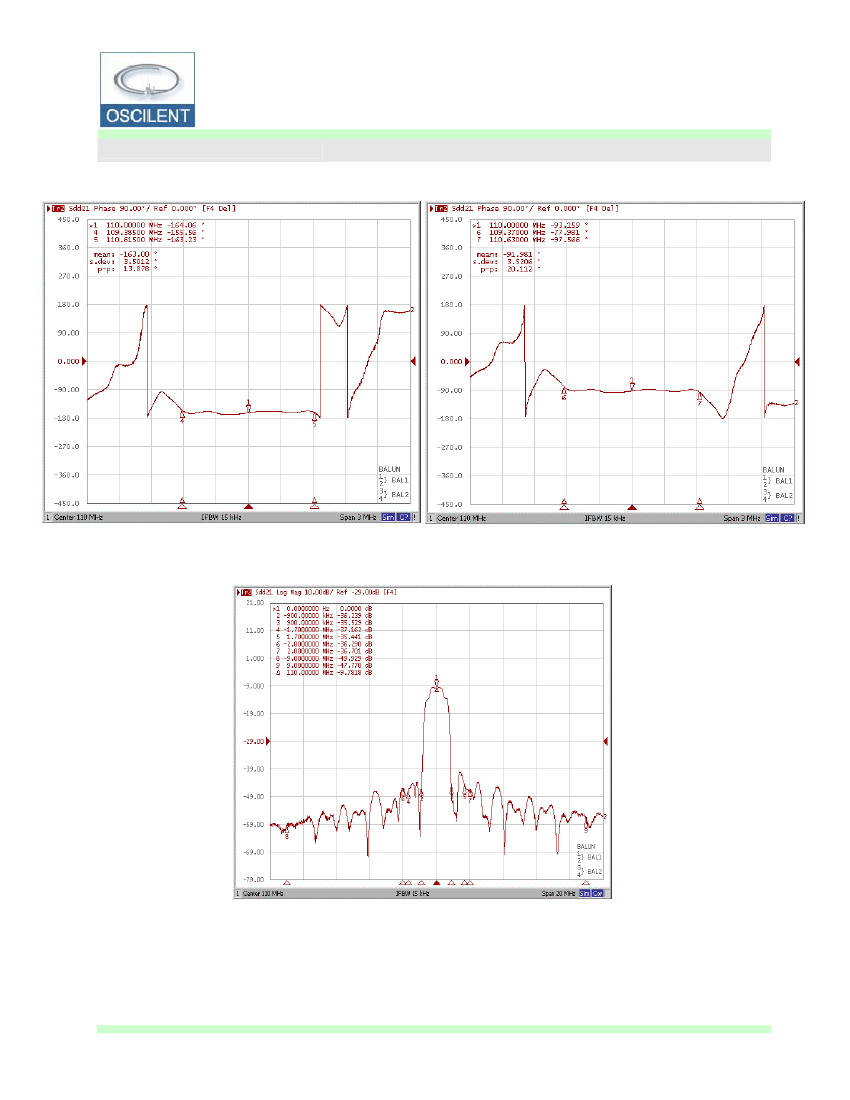

Phase Linearity (Fo±0.620MHz)
Phase Linearity (Fo±0.615MHz)
Attenuation
Product Specification
P. 4
www.oscilent.com
