UAM
04 ½オーディオ用標準品（85℃）
RADIAL TYPE AUDIO STANDARD
シリーズ
SERIES
オーディオ用
For Audio
■
特 長 FEATURES
・
オーディオ用標準品
Standard size for audio circuit.
・
自動挿入用テーピング品を各種用意
Available in taping configuration for automatic insertion.
・
85℃ 2000 時間保証
Load Life : 85℃ 2000 hours.
■
仕 様 SPECIFICATIONS
項 目 Items
½ 用 温 度 範 囲
Operating Temperature Range
定 格 電 圧 範 囲
Rated Voltage Range
静 電 容 量 範 囲
Nominal Capacitance Range
静 電 容 量 許 容 差
Capacitance Tolerance
漏 れ 電 流
Leakage Current
特 性
Characteristics
−40 ＋85℃
∼
6.3 100V.DC
∼
0.47 15000μF
∼
±20％（20℃，120Hz)
I=0.03CV 又は 4μAのいずれか大きい値以下（1分値）
I=0.03CV or 4μA whichever is greater, after 1 minute application of rated voltage.
I=0.01CV 又は 3μAのいずれか大きい値以下（2分値）
I=0.01CV or 3μA whichever is greater, after 2 minutes application of rated voltage.
定格電圧(V)
・120Hz
6.3
10
16
25
35
50
63
100
Rated Voltage
20℃
tanδ(MAX)
0.24
0.20
0.16
0.14
0.12
0.10
0.09
0.08
1000μFを越えるものについては、1000μFを増す毎に0.02を加えた値とする。
For capacitance of more than 1000μF, add 0.02 for every increase of 1000μF．
インピーダンス比 Impedance Ratio
定格電圧(V)
6.3
10
16
25
35
50
63
100
Rated Voltage
・120Hz
Z(-25℃)/Z(20℃)
4
3
2
2
2
2
2
2
Z(-40℃)/Z(20℃)
10
8
6
4
3
3
3
3
85℃2000時間定格電圧印加後、下記規格を満足する。
After 2000 hours application of rated voltage at 85℃, capacitors meet the characteristics
requirements mentioned below.
静 電 容 量 変 化 率 初期値の±20％以内
Capacitance Change Within ±20％ of initial value.
損 失 角 の 正 接 初期規格値の200％以下
Dissipation Factor
200％ or less of initial specified value.
漏 れ 電 流 初期規格値以下
Leakage Current
Initial specified value or less.
85℃1000時間無負荷放½後、上記高温負荷特性の規格を満足する。
（½し、JIS C-5102 4.4項の電圧処理後）
After leaving capacitors under no load at 85℃ for 1000 hours and applying voltage according to
JIS C-5102 4.4, they meet the specified value for load life characteristics listed above.
茶色チューブに½色印刷
White print on dark brown sleeve.
JIS C-5141 特性Ｗ
Characteristics Ｗ of JIS C-5141.
損 失 角 の 正 接
Dissipation Factor
温 度 特 性
Temperature Characteristics
高 温 負 荷 特 性
Load Life
高 温 無 負 荷 特 性
Shelf Life
表 示
Marking
関 連 規 格
Applicable Standard
■
許容リプル電流周波数補正係数 Frequency coefficient of allowable ripple current
Frequency
50Hz
120Hz
300kHz
1kHz
10kHz∼
Cap(μF)
∼47
0.75
1
1.35
1.57
2.00
100∼470
0.80
1
1.23
1.34
1.50
1000∼15000
0.85
1
1.10
1.13
1.15

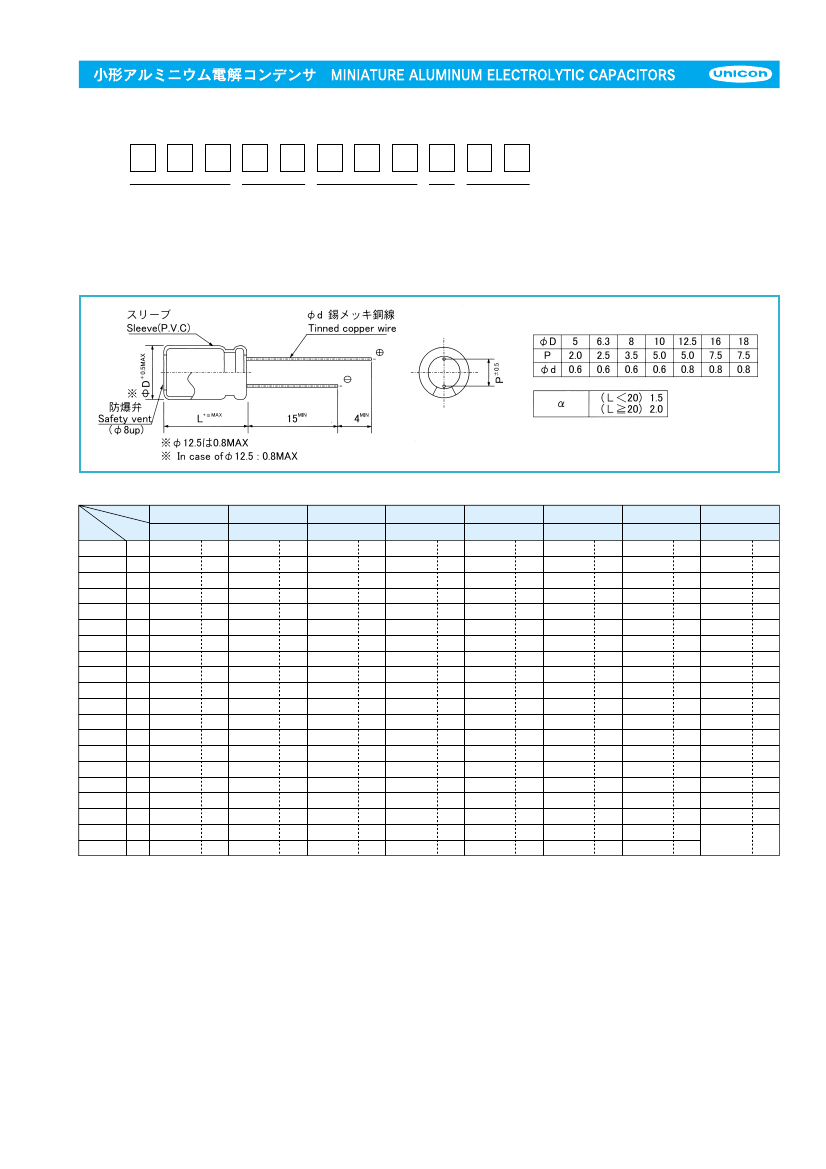

96
