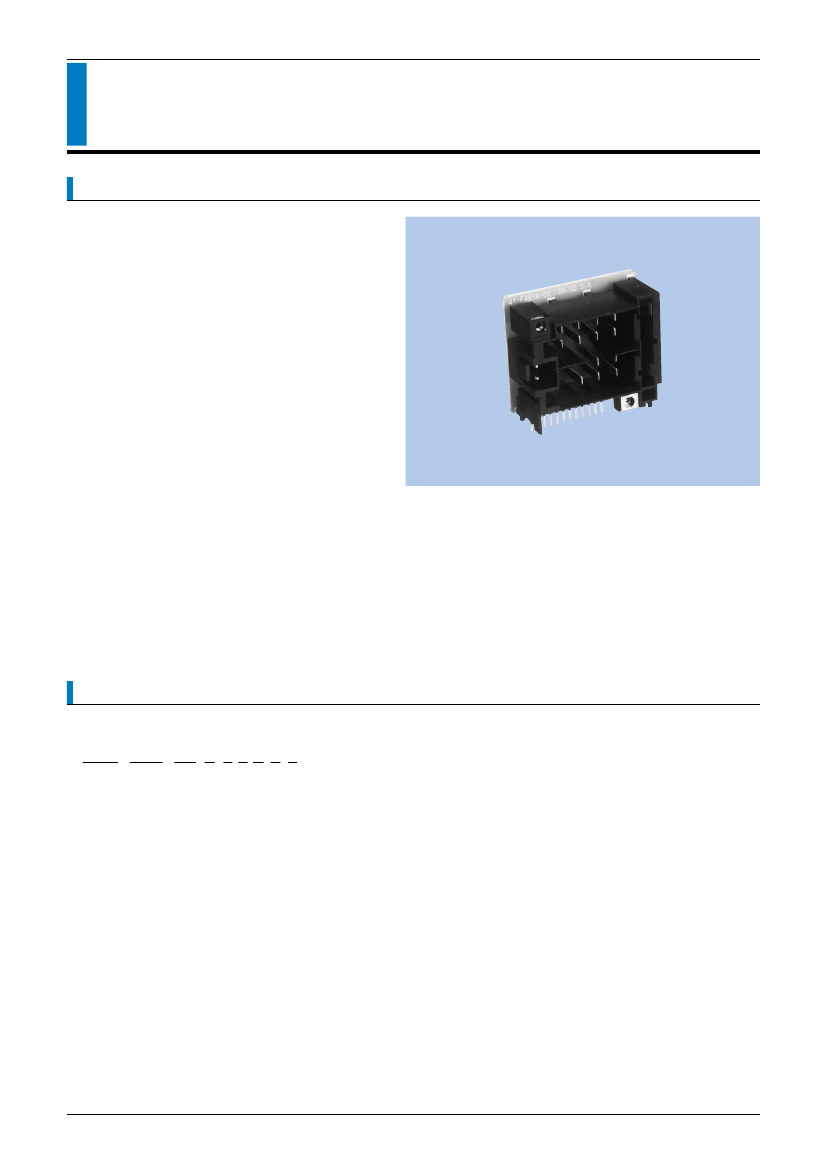

MITSUMI
電源用コネクタ
（ISO規格準拠コネクタ）
Connectors for Power Supply Voltage
（ISO Standard）
CAM-D81
特長／FEATURES
1. ISO規格準拠の電源用コネク
タで、
アングルタ
イプ
です。
2. このコネク
タはオー ヒューズが装着できる構造と
ト
なっ
ています。
3. オー ヒューズの装着½½を変更することで、
ト
電源
端子と信号端子の切り替えができる構造となっ
て
おります。コネク
（
タの出力端子は切り替わりませ
ん。
）
4. コネク
タ固定用と
してネジが½用できる構造となっ
ており
ます。
5. アース金具は、
GND端子と放熱板の機½を持た
せたものです。
6. 適合コネク
タはCCM-D23 従来品）
（
となり
ます。
1. Angle-type power-supply connector that
complies with ISO specifications.
2. Connector's construction allows an auto fuse
to be installed.
3. Changing the auto fuse installation position
provides a construction that allows the power
supply terminals and signal terminals to be
switched. (The connector output terminal
cannot be switched.)
4. Has a construction that allows a screw to be
used to fasten the connector.
5. The ground fitting has a ground terminal and a
heat dissipation plate function.
6. The applicable connector is the CCM-D23
(previous product).
Connectors
品名構成／HOW TO ORDER
1. CAM-D81 Plug）
（
D81-034-02 0-I I B I A
①
②
③ ④ ⑤⑥⑦ ⑧ ⑨
①シリ
ーズ名/Series
No.
②極数/No.
of contacts
③ハウ グ材質 ：
ジン
（02 PBT樹脂）
Housing material
（02：PBT
resin）
④ハウ グのULグレー （0 UL94V-0）
ジン
ド ：
Housing UL grade 0：UL94V-0）
（
⑤コ タ ト表面仕上げ ：
ン ク
（I スズリ
フローメ
ッキ）
Contact finish
：
Tin reflow plating）
（I
⑥コ タ ト ッキ厚 ：
ン クメ
（I 1μm）
Contact plating thickness I 1μm）
（：
⑦コ タ ト½状 ： ン
ン ク
（B ア グル）
Contact tail style B：Angle）
（
⑧コネク
タ嵌合側の付属品 ナッ
（I： ト）
Accessory for connector outside I
：
Nut）
（
⑨コネク
タ基板側の付属品 ：
（A なし）
Accessory for connector inside A：none）
（
MITSUMI
電源用コネクタ
（ISO規格準拠コネクタ）
／Connectors for Power Supply Voltage ISO Standard）
（
仕様／SPECIFICATIONS
電気的特性/ELECTRICAL CHARACTERISTICS
定格電圧
定格電流
耐電圧
絶縁抵抗
接触抵抗
Rated Voltage
Rated Current
Withstanding Voltage
Insulation Resistance
Contact Resistance
DC 14V
電源用コ タ ト 10A, 信号用コ タ ト 5A
ン ク：
ン ク：
Contact for power supply：10A, Contact for signal：5A
500V AC
（rms）
1分間/500V AC
（rms）
1minute
100MΩ以上
（500V DCにて）
/100MΩ min.
（at 500V DC）
15mΩ以下/15mΩ max.
機械的特性/MECHANICAL CHARACTERISTICS
挿抜耐久性
総挿入力
総引抜力
½用温度範囲
Life Matching Cycle）
（
Total Insertion Force
Total Withdrawal Force
Using Temperature Range
200回/200times
78.4N
（8kgf）
以下/78.4N
（8kgf）
max.
6.86N
（0.7kgf）
以上/6.86N
（0.7kgf）
min.
−30∼+85℃

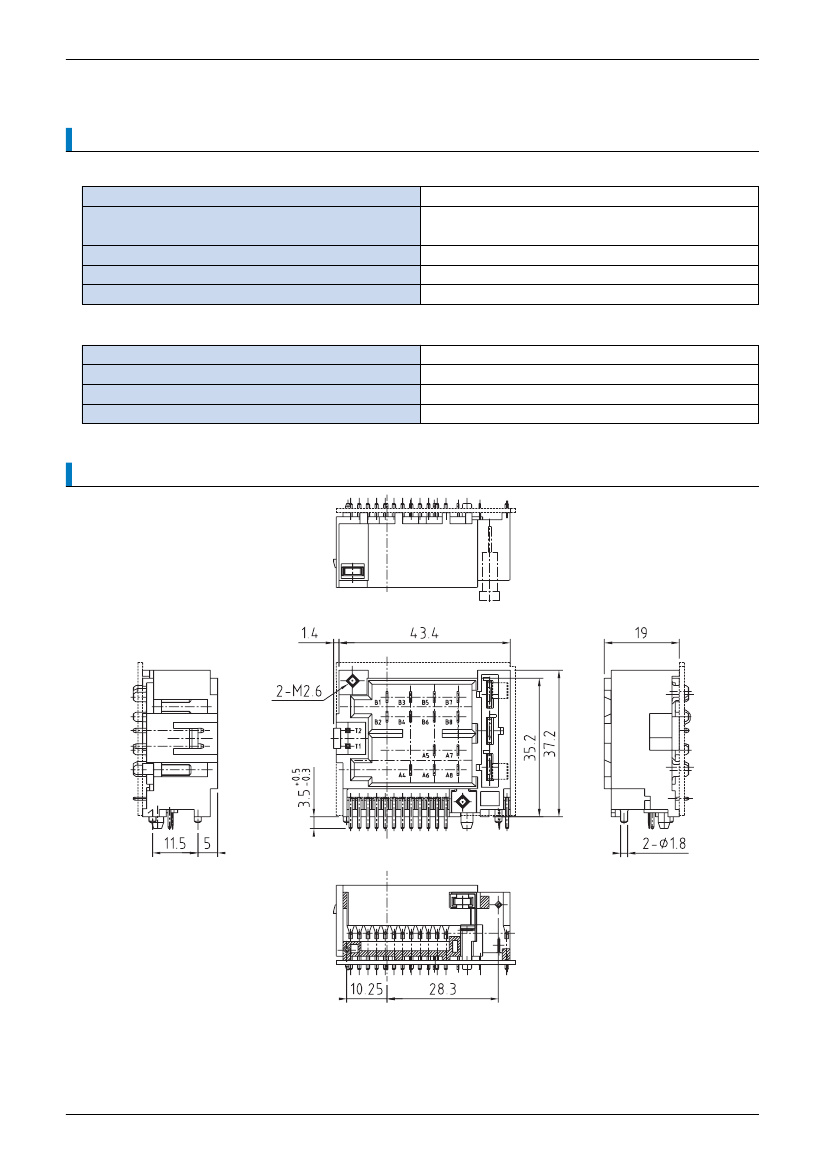

外½図／DIMENSIONS
Unit mm
：
