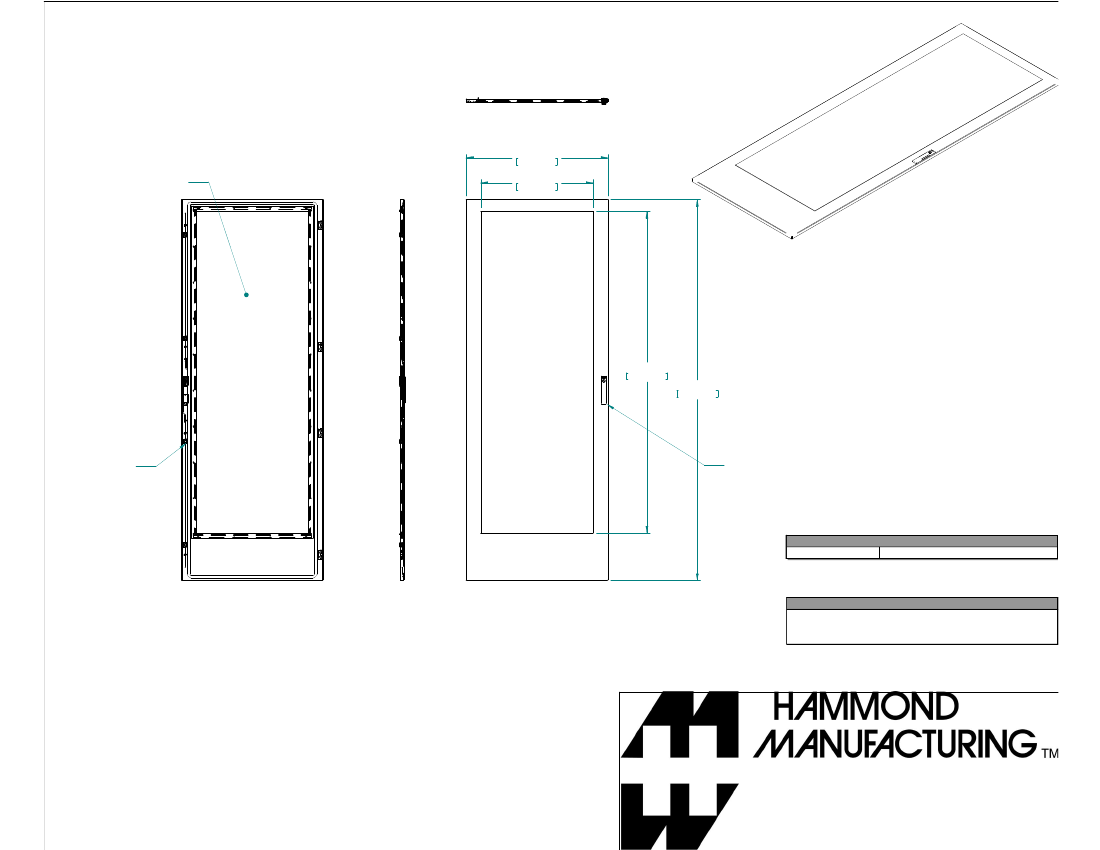

TOP VIEW
799mm
31.47in
POLYCARBONATE
WINDOW
633mm
24.94in
ISOMETRIC VIEW
1818mm
71.56in
2153mm
84.75in
FOUR POINT
LATCHING
ESCUTCHEON
HANDLE
HMEDW228
PART NUMBERS
PAINTED TEXTURED GRAY RAL 7035
REAR VIEW
L.S VIEW
FRONT VIEW
NOTES
Welded Assembly
See Hammond Website for Additional Accessories
Data subject to change without notice. Isometric drawing not to scale.
www.hammondmfg.com
PART NO.
HMEDW228
