OP-237CJ

Description
IC DUAL OP-AMP, 180 uV OFFSET-MAX, 63 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier
CategoryAnalog mixed-signal IC    Amplifier circuit
File Size885KB,12 Pages
ManufacturerLinear ( ADI )
Websitehttp://www.analog.com/cn/index.html
Download Datasheet Parametric Compare View All

OP-237CJ Overview

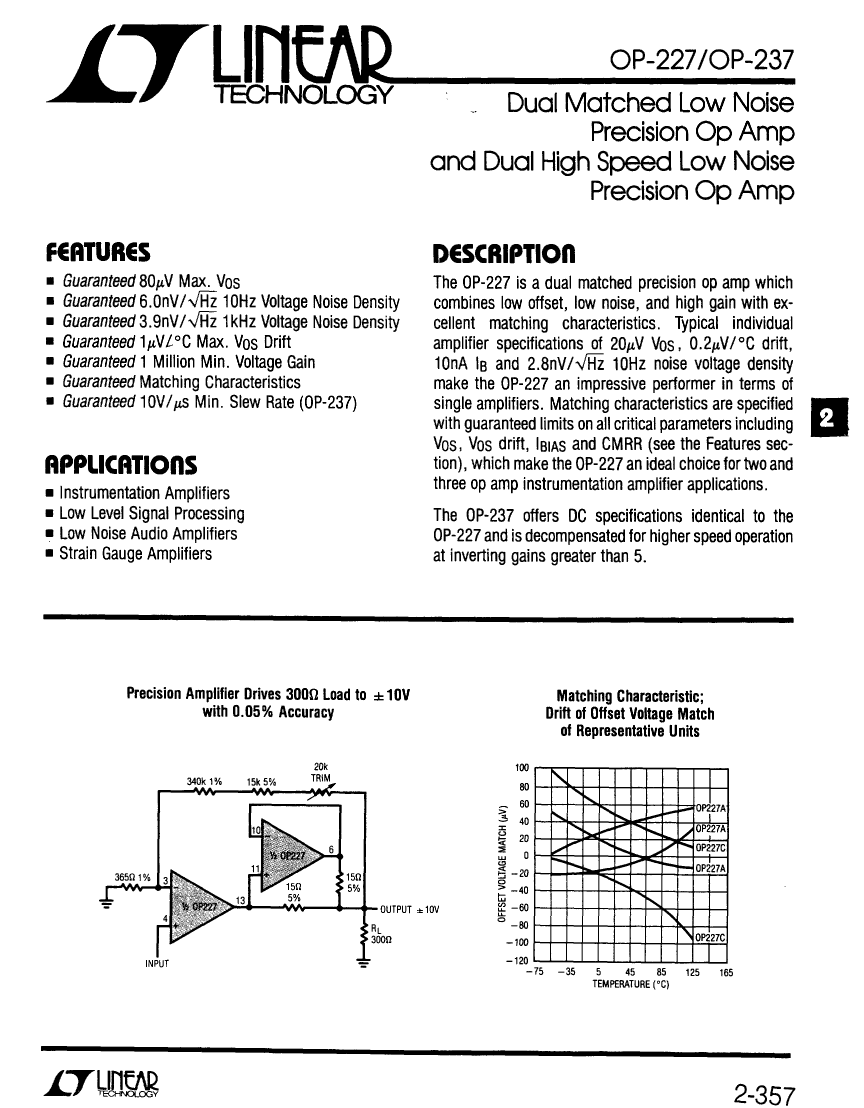

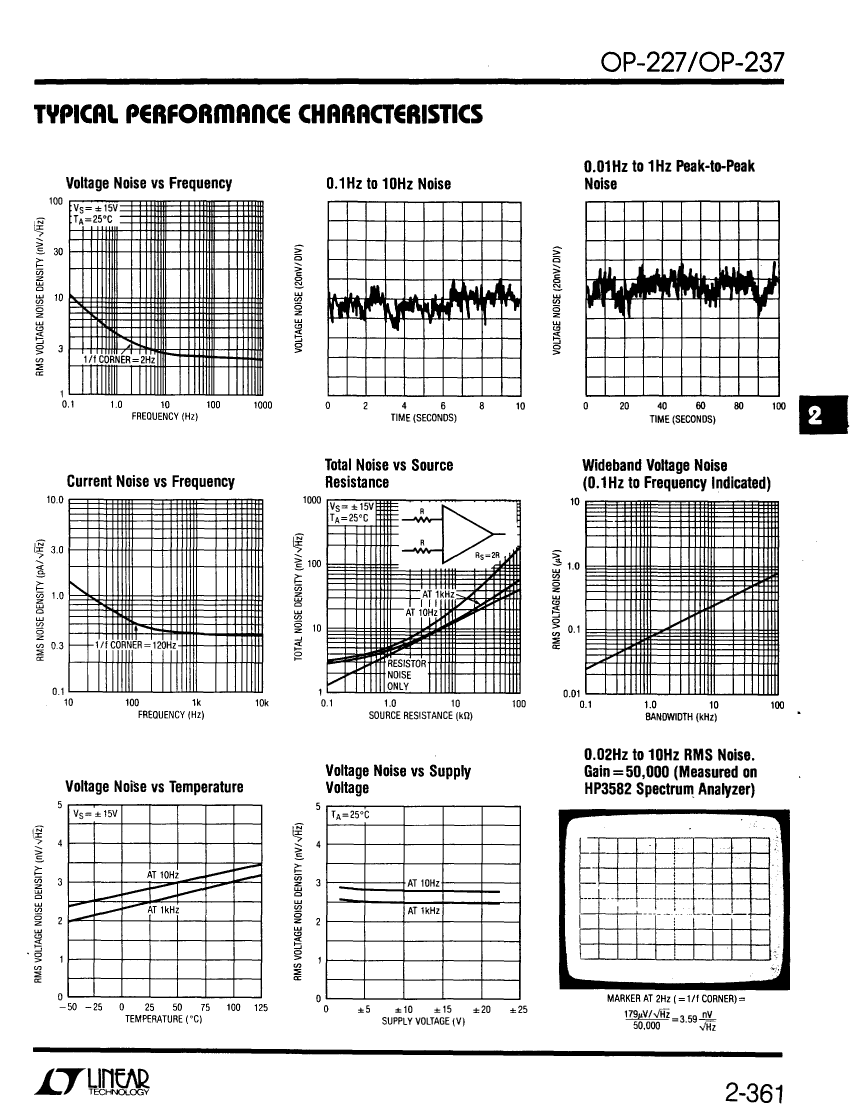

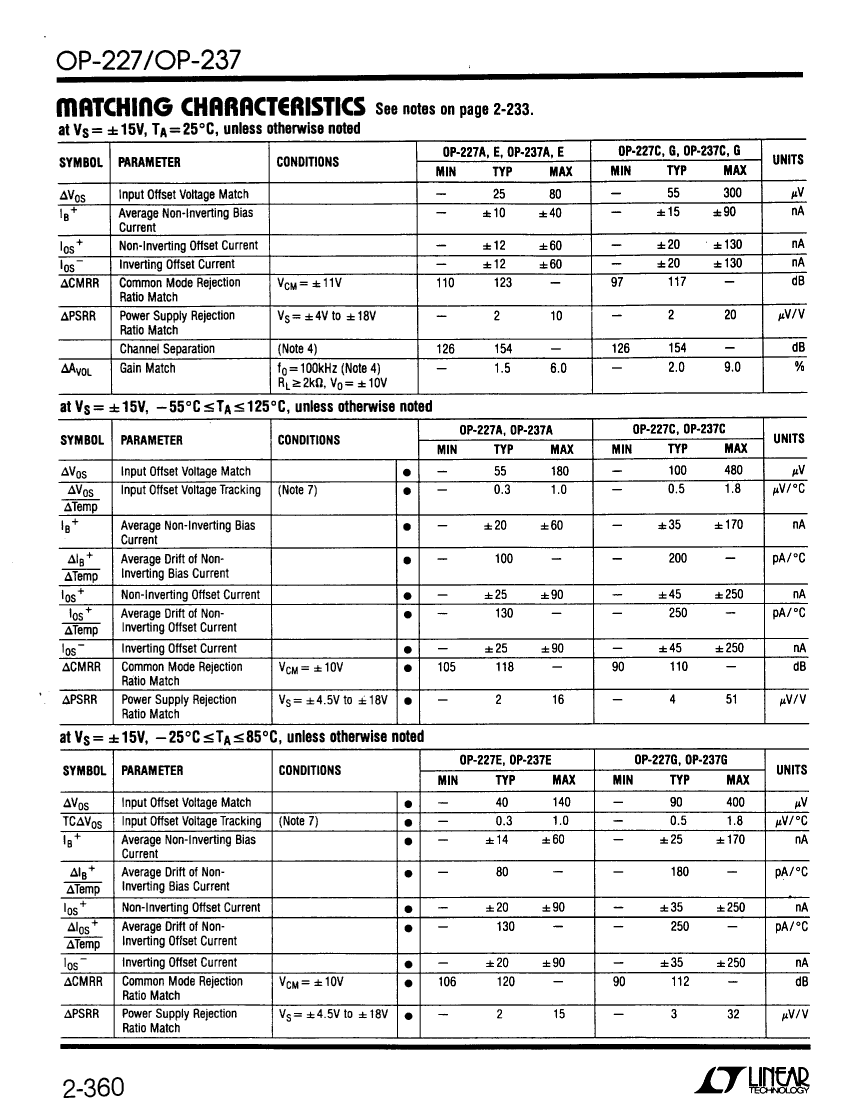

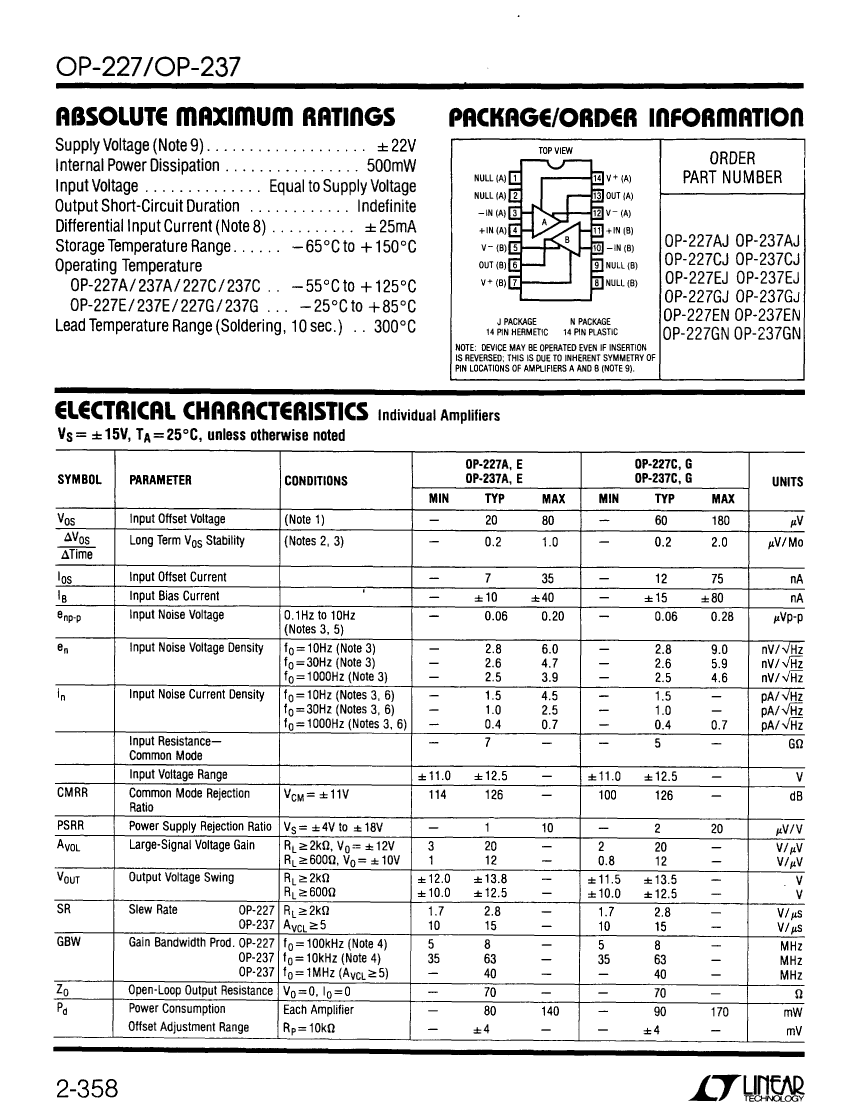

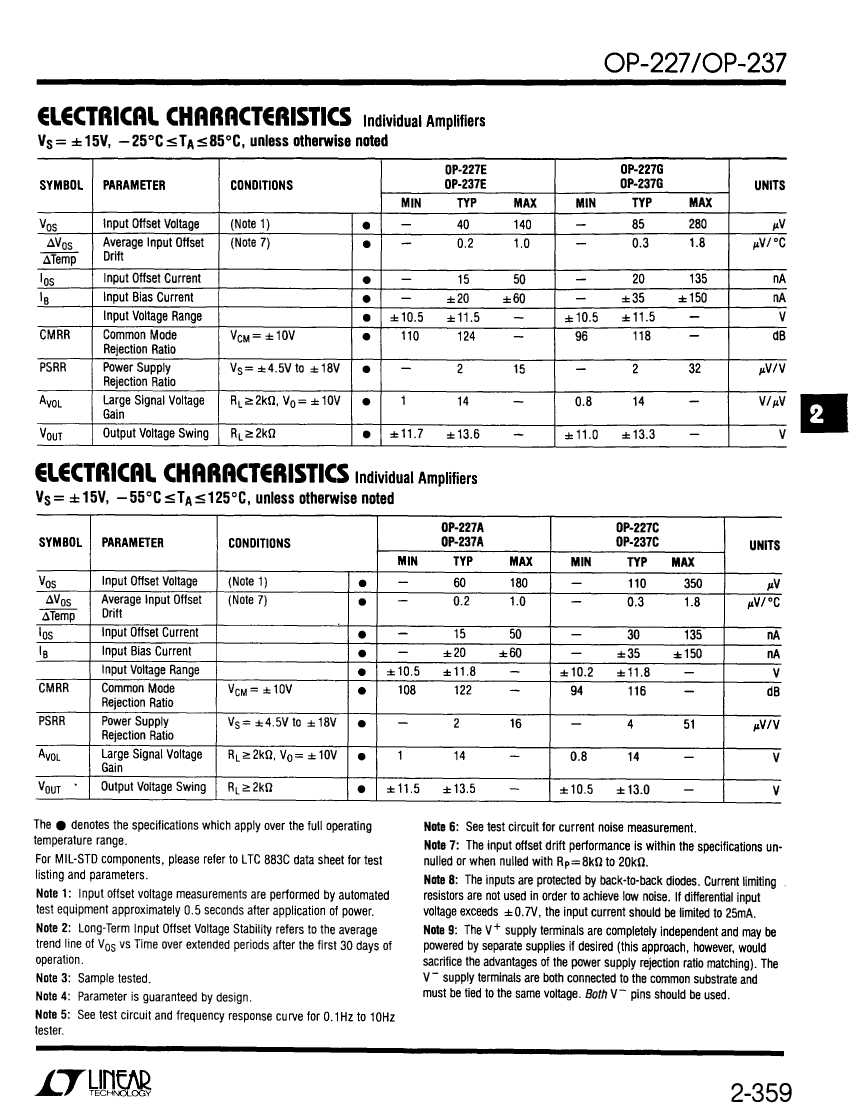

IC DUAL OP-AMP, 180 uV OFFSET-MAX, 63 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier

OP-237CJ Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
MakerLinear ( ADI )
Parts packaging codeDIP
package instructionDIP, DIP14,.3
Contacts14
Reach Compliance Codecompliant
ECCN codeEAR99
Amplifier typeOPERATIONAL AMPLIFIER
ArchitectureVOLTAGE-FEEDBACK
Maximum average bias current (IIB)0.08 µA
Maximum bias current (IIB) at 25C0.08 µA
Minimum Common Mode Rejection Ratio100 dB
Nominal Common Mode Rejection Ratio126 dB
frequency compensationYES (AVCL>=5)
Maximum input offset voltage180 µV
JESD-30 codeR-CDIP-T14
JESD-609 codee0
length19.43 mm
low-dissonanceYES
Negative supply voltage upper limit-22 V
Nominal Negative Supply Voltage (Vsup)-15 V
Number of functions2
Number of terminals14
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Package body materialCERAMIC, METAL-SEALED COFIRED
encapsulated codeDIP
Encapsulate equivalent codeDIP14,.3
Package shapeRECTANGULAR
Package formIN-LINE
power supply+-15 V
Certification statusNot Qualified
Maximum seat height5.08 mm
minimum slew rate10 V/us
Nominal slew rate15 V/us
Supply voltage upper limit22 V
Nominal supply voltage (Vsup)15 V
surface mountNO
technologyBIPOLAR
Temperature levelMILITARY
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formTHROUGH-HOLE
Terminal pitch2.54 mm
Terminal locationDUAL
Nominal Uniform Gain Bandwidth63000 kHz
Minimum voltage gain800000
width7.62 mm

OP-237CJ Related Products

OP-237CJ OP-227AJ OP-227EJ OP-227EN OP-227GJ OP-227GN OP-237GJ OP-237GN OP-237AJ OP-227CJ
Description IC DUAL OP-AMP, 180 uV OFFSET-MAX, 63 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 80 uV OFFSET-MAX, 8 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 80 uV OFFSET-MAX, 8 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 80 uV OFFSET-MAX, 8 MHz BAND WIDTH, PDIP14, PLASTIC, DIP-14, Operational Amplifier IC DUAL OP-AMP, 180 uV OFFSET-MAX, 8 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 180 uV OFFSET-MAX, 8 MHz BAND WIDTH, PDIP14, PLASTIC, DIP-14, Operational Amplifier IC DUAL OP-AMP, 180 uV OFFSET-MAX, 63 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 180 uV OFFSET-MAX, 63 MHz BAND WIDTH, PDIP14, PLASTIC, DIP-14, Operational Amplifier IC DUAL OP-AMP, 80 uV OFFSET-MAX, 63 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier IC DUAL OP-AMP, 180 uV OFFSET-MAX, 8 MHz BAND WIDTH, CDIP14, HERMETIC SEALED, DIP-14, Operational Amplifier
Is it Rohs certified? incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible
Parts packaging code DIP DIP DIP DIP DIP DIP DIP DIP DIP DIP
package instruction DIP, DIP14,.3 HERMETIC SEALED, DIP-14 HERMETIC SEALED, DIP-14 PLASTIC, DIP-14 HERMETIC SEALED, DIP-14 PLASTIC, DIP-14 DIP, DIP14,.3 DIP, DIP14,.3 DIP, DIP14,.3 DIP, DIP14,.3
Contacts 14 14 14 14 14 14 14 14 14 14
Reach Compliance Code compliant compliant unknown compliant compliant compliant compliant compliant compliant compliant
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
Amplifier type OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK
Maximum average bias current (IIB) 0.08 µA 0.04 µA 0.04 µA 0.04 µA 0.08 µA 0.08 µA 0.08 µA 0.08 µA 0.04 µA 0.08 µA
Maximum bias current (IIB) at 25C 0.08 µA 0.04 µA 0.04 µA 0.04 µA 0.08 µA 0.08 µA 0.08 µA 0.08 µA 0.04 µA 0.08 µA
Minimum Common Mode Rejection Ratio 100 dB 114 dB 114 dB 114 dB 100 dB 100 dB 100 dB 100 dB 114 dB 100 dB
Nominal Common Mode Rejection Ratio 126 dB 126 dB 126 dB 126 dB 126 dB 126 dB 126 dB 126 dB 126 dB 126 dB
frequency compensation YES (AVCL>=5) YES YES YES YES YES YES (AVCL>=5) YES (AVCL>=5) YES (AVCL>=5) YES
Maximum input offset voltage 180 µV 80 µV 80 µV 80 µV 180 µV 180 µV 180 µV 180 µV 80 µV 180 µV
JESD-30 code R-CDIP-T14 R-CDIP-T14 R-CDIP-T14 R-PDIP-T14 R-CDIP-T14 R-PDIP-T14 R-CDIP-T14 R-PDIP-T14 R-CDIP-T14 R-CDIP-T14
JESD-609 code e0 e0 e0 e0 e0 e0 e0 e0 e0 e0
low-dissonance YES YES YES YES YES YES YES YES YES YES
Negative supply voltage upper limit -22 V -22 V -22 V -22 V -22 V -22 V -22 V -22 V -22 V -22 V
Nominal Negative Supply Voltage (Vsup) -15 V -15 V -15 V -15 V -15 V -15 V -15 V -15 V -15 V -15 V
Number of functions 2 2 2 2 2 2 2 2 2 2
Number of terminals 14 14 14 14 14 14 14 14 14 14
Maximum operating temperature 125 °C 125 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 125 °C 125 °C
Minimum operating temperature -55 °C -55 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -55 °C -55 °C
Package body material CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED PLASTIC/EPOXY CERAMIC, METAL-SEALED COFIRED PLASTIC/EPOXY CERAMIC, METAL-SEALED COFIRED PLASTIC/EPOXY CERAMIC, METAL-SEALED COFIRED CERAMIC, METAL-SEALED COFIRED
encapsulated code DIP DIP DIP DIP DIP DIP DIP DIP DIP DIP
Encapsulate equivalent code DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3 DIP14,.3
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE IN-LINE
power supply +-15 V +-15 V +-15 V +-15 V +-15 V +-15 V +-15 V +-15 V +-15 V +-15 V
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
Maximum seat height 5.08 mm 5.08 mm 5.08 mm 3.937 mm 5.08 mm 3.937 mm 5.08 mm 3.937 mm 5.08 mm 5.08 mm
minimum slew rate 10 V/us 1.7 V/us 1.7 V/us 1.7 V/us 1.7 V/us 1.7 V/us 10 V/us 10 V/us 10 V/us 1.7 V/us
Nominal slew rate 15 V/us 2.8 V/us 2.8 V/us 2.8 V/us 2.8 V/us 2.8 V/us 15 V/us 15 V/us 15 V/us 2.8 V/us
Supply voltage upper limit 22 V 22 V 22 V 22 V 22 V 22 V 22 V 22 V 22 V 22 V
Nominal supply voltage (Vsup) 15 V 15 V 15 V 15 V 15 V 15 V 15 V 15 V 15 V 15 V
surface mount NO NO NO NO NO NO NO NO NO NO
technology BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR
Temperature level MILITARY MILITARY OTHER OTHER OTHER OTHER OTHER OTHER MILITARY MILITARY
Terminal surface Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb)
Terminal form THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE
Terminal pitch 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm 2.54 mm
Terminal location DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL
Nominal Uniform Gain Bandwidth 63000 kHz 8000 kHz 8000 kHz 8000 kHz 8000 kHz 8000 kHz 63000 kHz 63000 kHz 63000 kHz 8000 kHz
Minimum voltage gain 800000 1000000 1000000 1000000 800000 800000 800000 800000 1000000 800000
width 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm 7.62 mm
length 19.43 mm 19.43 mm 19.43 mm - 19.43 mm - 19.43 mm - 19.43 mm 19.43 mm
