FP5817PM

Description
RF AMPLIFIER MODEL
CategoryWireless rf/communication    Radio frequency and microwave
File Size78KB,1 Pages
ManufacturerAPI Technologies
Websitehttp://www.apitech.com/about-api
Download Datasheet Parametric Compare View All

FP5817PM Overview

RF AMPLIFIER MODEL

FP5817PM Parametric

Parameter NameAttribute value
MakerAPI Technologies
Reach Compliance Codecompli
Other featuresI/P POWER-MAX (PEAK)=27DBM
structureCOMPONENT
Gain13 dB
Maximum input power (CW)13 dBm
Maximum operating frequency1500 MHz
Minimum operating frequency10 MHz
Maximum operating temperature85 °C
Minimum operating temperature-55 °C
RF/Microwave Device TypesWIDE BAND MEDIUM POWER
Maximum voltage standing wave ratio2
RF AMPLIFIER
MODEL
TM5817PM
Features
!
!
!
!
Superior Phase Noise Performance
High Third Order Intercept: +32 dBm Typical
High Output Power: >+23 dBm Typical
Environmental Screening Available
Available as:
TM5817PM, 4 Pin TO-8 (T4)
TN5817PM, 4 Pin Surface Mount (SM3)
FP5817PM, 4 Pin Flatpack (FP4)
BX5817PM, Connectorized Housing (H1)
Typical Intermodulation Performance at 25 ºC
Second Order Harmonic Intercept Point ....... +49 dBm (Typ.)
Second Order Two Tone Intercept Point ........ +44 dBm (Typ.)
Third Order Two Tone Intercept Point ............ +32 dBm (Typ.)
Maximum Ratings
Ambient Operating Temperature ................ -55ºC to +100 ºC
Storage Temperature ................................. -62ºC to +125 ºC
Case Temperature .................................................. +125 ºC
DC Voltage .......................................................... +17 Volts
Continuous RF Input Power .................................. +13 dBm
Short Term RF Input Power .... 200 Milliwatts (1 Minute Max.)
Maximum Peak Power .................... 0.5 Watt (3
µsec
Max.)
* Noise figure is greater than 7.0 dB for frequencies below 30 MHz.
Specifications
CHARACTERISTIC
Frequency
Gain (dB)
Power @ 1 dB
Comp. (dBm)
Reverse
Isolation (dB)
VSWR
In
Out
TYPICAL
Ta= 25 ºC
10-1500 MHz
14
>+23
-20
<1.5:1
<1.75:1
<6.0*
+15
98
MIN/MAX
Ta = -55 ºC to +85 ºC
10-1500 MHz
14 + 1
+20.0 Min.
-18.0 Max.
2.0:1 Max.
2.0:1
7.0* Max.
+15 Min.
102 Max.
Guaranteed Phase Noise Performance
(dBc/Hz)
Frequency
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
Typical
-159
-169
-174
-175
-175
Guarantee
-155
-165
-170
-171
-171
Noise Figure (dB)
Power
Vdc
mA
Note: Care should always be taken to effectively ground the case of each unit.

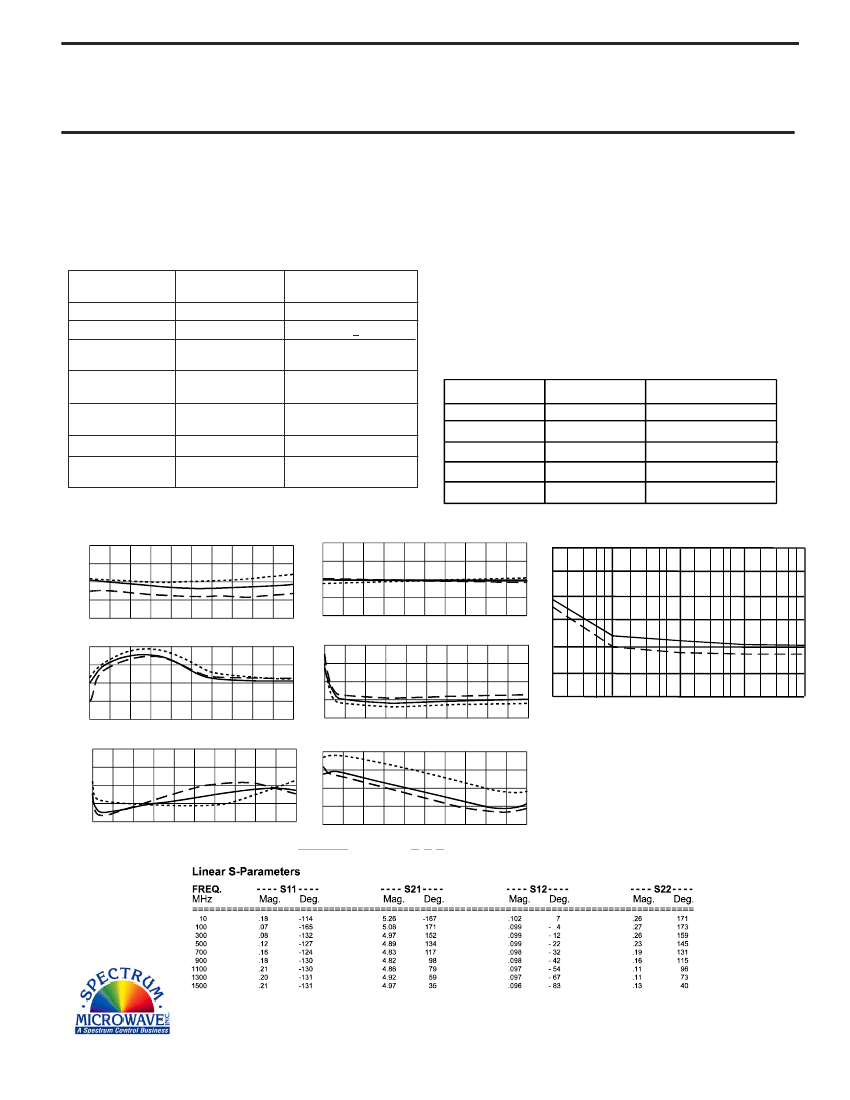

Typical Performance Data
16
15
14
13
2
+25
+24
+23
+22
+21
2.0
1.5
1.0
Start 10 MHz
Stop 1500 MHz
Start 10 MHz
Stop 1500 MHz
Gain (dB)
0
- 10
- 20
- 30
- 40
Reverse Isolation (dB)
-130
-140
-150
Stop 1500 MHz -160
Phase Noise (dBc/Hz)
Start 10 MHz
1 dB Comp. (dBm)
12
9
6
3
0
Start 10 MHz
Noise Figure (dB)
-170
-180
-190
100
Stop 1500 MHz
1k
10k
100k
1M
_________Guarantee __ __ __ __Typical
Input VSWR
2.0
1.5
1.0
Output VSWR
Phase Noise Test Conditions:
Carrier Frequency: 200 MHz
Power Output: +16 dBm
Temperature: 25 ºC
Agilent ES5500 System
Stop 1500 MHz
Start 10 MHz
Stop 1500 MHz
Start 10 MHz
Legend
+25 ºC
+85 ºC - - - - - - -55 ºC
Spectrum Microwave · 2144 Franklin Drive N.E. · Palm Bay, Florida 32905 · PH (888) 553-7531 · Fax (888) 553-7532
05/04/05
www.SpectrumMicrowave.com
Spectrum Microwave · 2707 Black Lake Place · Philadelphia, Pennsylvania 19154 · PH (215) 464-4000 · Fax (215) 464-4001
