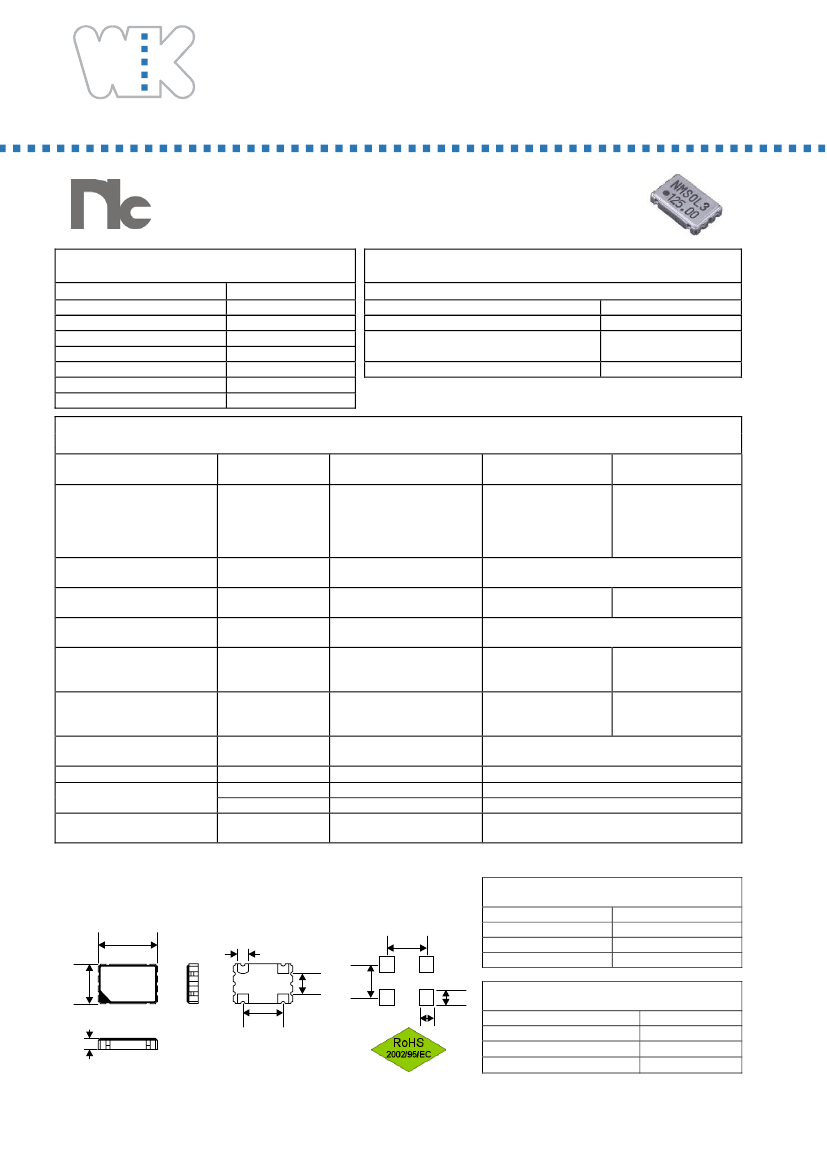

5x7,5mm SMT CRYSTAL-OSCILLATORS
NMSOL3 / NMSOL5 3,3V / 5,0V 15pF
FREQUENZSTABILITÄT
FREQUENCY STABILITY
Modell
Model
NM1SOL3 / NM1SOL5
NM2SOL3 / NM2SOL5
NM3SOL3 / NM3SOL5
NM4SOL3 / NM4SOL5
NM1SOL3R / NM1SOL5R
NM2SOL3R / NM2SOL5R
NM3SOL3R / NM3SOL5R
±100ppm/-10~+70°C
±50ppm/-10~+70°C
±25ppm/-10~+70°C
±20ppm/-10~+70°C
±100ppm/-40~+85°C
±50ppm/-40~+85°C
±25ppm/-40~+85°C
BETRIEBSBEDINGUNGEN
OPERATING CONDITIONS
Betriebstemperatur
operating temp.
Lagertemperatur
storage temperature
Betriebsspannung V
DD
supply voltage
Feuchteempfindlichkeit
MSL
-10~+70°C, -40~+85°C
-55~+125°C
+3,3V ±0,3V
+5,0V ±0,5V
1
nicht alle Toleranzen sind bei Frequenzen über 70 MHz möglich
not all tolerances are available at frequencies above 70 MHz
Elektrische Daten
electrical characteristics
T
a
= 25°C, V
DD
= 3,3 V / 5,0 V, C
L
= 15 pF
Parameter
parameter
max. Stromaufnahme
max. input current
Frequenzstabilität
frequency stability
Tastverhältnis
symmetry
Ausgangsspannung
output voltage
Anstiegszeit max.
rise time max.
Abfallzeit max.
fall time max.
Ausgangsstrom min.
output current min.
standby current max.
max. Belastbarkeit
max. driving ability
Startzeit max.
start-up time max.
Bedingungen
conditions
Frequenzbereich
frequ. range
12 kHz ~ 32,000 MHz
32,000
+
~ 50,000 MHz
50,000
+
~ 67,000 MHz
67,000
+
~ 125,000 MHz
125,000
+
~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 50,000 MHz
50,000
+
~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 79,999 MHz
80,000 ~ 25,000 MHz
125,000
+
~ 170,000 MHz
12 kHz ~ 79,999 MHz
80,000 ~ 125,000 MHz
125,000
+
~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 170,000 MHz
12 kHz ~ 32,000 MHz
32,000
+
~ 170,000 MHz
6 ns
4 ns
3 ns
6 ns
4 ns
3 ns
2 mA
2 mA
10 µA
10 LS-TTL
15 pF
5 ms
10 ms
NMSOL3
12 mA
16,5 mA
18 mA
40 mA
50 mA
NMSOL5
18 mA
20 mA
50 mA
80 mA
90 mA
I
DD
über alles *)
all conditions *)
@50% V
DD
V
OL
V
OH
T
R
“0“ level
“1“ level
10% - 90% V
DD
±20 ppm ~ ±100 ppm
45/55 %
40/60 %
10% V
DD
max.
90% V
DD
min.
6 ns
4 ns
3 ns
6 ns
4 ns
3 ns
40/60 %
40/60 %
T
F
I
OL
I
OH
90% - 10% V
DD
“0“ level
“1“ level
V
IL
≤
30% V
DD
TTL
HCMOS
0,0 - V
DD
*) Anmerkung: inkl. Abgleichtoleranz, Temperaturgang, Spannungs- und Laständerung, Alterung, Schock und Vibration
note: incl. frequency and temperature tolerance, supply voltage and load change, aging, shock and vibration
Abmessungen in mm
dimensions in mm
7,5
max.
#4
5,0
max.
empfohlenes Layout
recommended solder pad layout
5,08
Anschlußbelegung
pin connections
#1
#2
#3
#4
E/D
GND
OUT
V
DD
#3
1,4
#1 #2
#4 #3
2,6
4,2
2,0
1,8
#1
1,4
±0,1
#2
5,08
lead-free/RoHS-conformal
Funktionstabelle
enable /disable function
INH (pin #1)
output (pin #3)
open
active
active
“1“ (V
IH
≥
70% V
DD
)
high Z
“0“ (V
IL
≤
30% V
DD
)
Seite - 42 -
