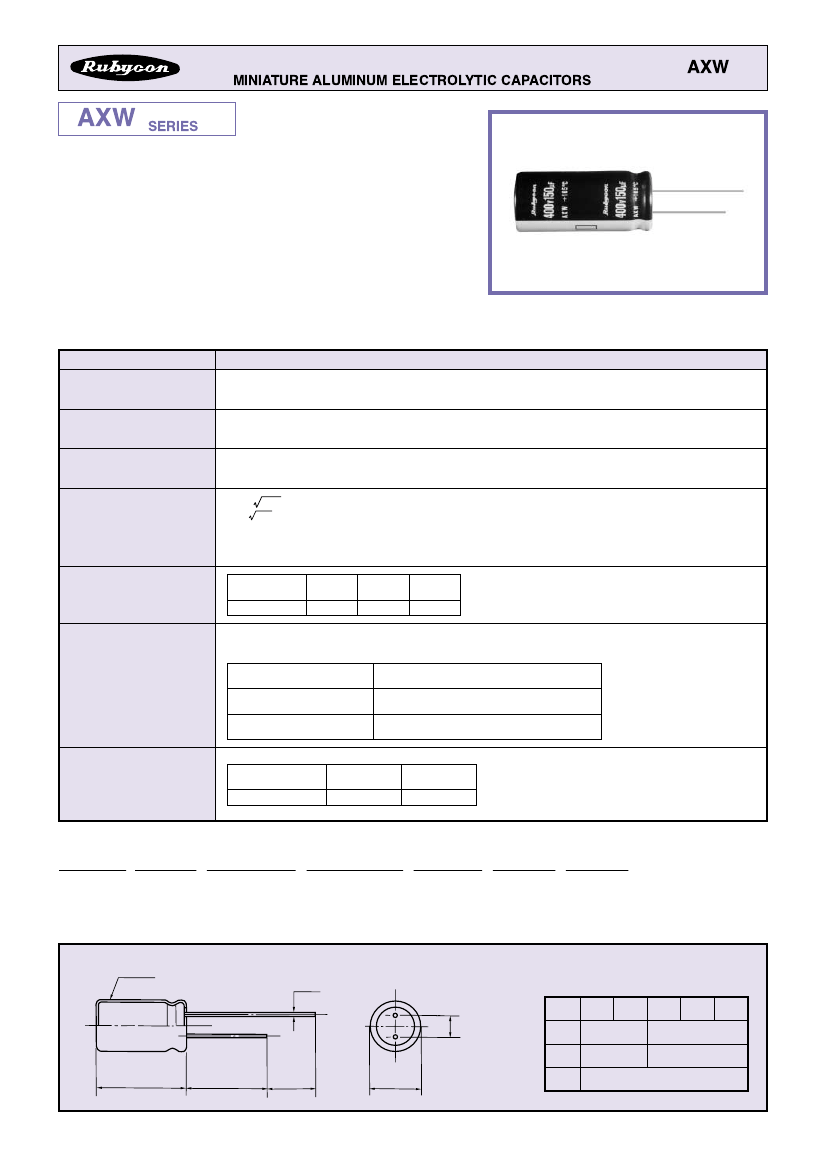

小½アルミニウム電解コンデンサ
AXW
シリーズ
SERIES
◆特 長 FEATURES
MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
AXW
•
105℃2000時間。
Load Life : 105℃ 2000 hours.
•
φ10∼φ18の超小型設計で高リプル電流。
Body diameter of φ10mm to φ18mm with high ripple current capability.
•
従来のＭＸＷシリーズを2ランク小型化。
This series is two classes smaller than the current MXW series.
◆規格表 SPECIFICATIONS
項 目
Items
カテゴリ温度範囲
Category Temperature Range
特 性
Characteristics
−25∼＋105℃
200∼450V.DC
±20％（20℃，120Hz）
I＝3
CV（定格電圧印加5分後)
定 格 電 圧 範 囲
Rated Voltage Range
静 電 容 量 許 容 差
Capacitance Tolerance
漏
れ
電
流
I＝3
CV
(After 5 minutes application of rated voltage)
Leakage Current(MAX)
I＝漏れ電流(μA)
C＝定格静電容量(μF) V＝定格電圧(V)
Leakage Current Rated Capacitance Rated Voltage
定格電圧(V)
200∼250
Rated Voltage
tanδ
0.12
400
0.15
420∼450
0.2
損 失 角 の 正 接 (tanδ)
Dissipation Factor(MAX)
（20℃，120Hz）
105℃中で2000時間定格電圧（リプル重畳）印加後、下記項目を満足すること。
After applying rated voltage with rated ripple current for 2000hrs at 105℃, the capacitors shall meet the following requirements.
耐
Endurance
久
性
静 電 容 量 変 化 率
Capacitance Change
損 失 角 の 正 接
Dissipation Factor
漏
れ
電
流
Leakage Current
初期値の±20％以内
Within ±20％ of the initial value.
規格値の200％以下
Not more than 200％ of the specified value.
規格値以下
Not more than the specified value.
インピーダンス比
Impedance Ratio(MAX)
定格電圧(V)
Rated Voltage
Z
（−25℃）（20℃）
/Z
200∼250
3
400∼450
8
（120Hz）
◆呼称方法 PART NUMBER
□□□
定格電圧
Rated Voltage
AXW
シリーズ名
Series
□□□□□
定格静電容量
Rated Capacitance
□
静電容量許容差
Capacitance Tolerance
□□□
副記号
Option
□□
D×L
リード加工記号 ケースサイズ
Lead Forming
Case Size
◆寸法図 DIMENSIONS
スリーブ
SLEEVE
(mm)
±0.5
φd
φD
φd
F
10
12.5 14.5
0.6
5.0
2.0
16
0.8
7.5
18
F
L+α MAX
15MIN
4MIN
φD+0.5MAX
α
小½アルミニウム電解コンデンサ
MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
200
φ14.5
AXW
φ16
φ18
◆寸法一覧表，定格リプル電流一覧表 STANDARD SIZE, RATED RIPPLE CURRENT
Cap
(μF)
WV
φD
φ10
10×30 0.35
10×35 0.40
10×40 0.46
φ12.5
φ16
φ18
56
68
82
100
120
150
180
220
270
330
390
470
φ10
10×30 0.29
10×35 0.33
10×40 0.37
φ12.5
220
φ14.5
12.5×30 0.53
12.5×35 0.62
12.5×40 0.70 14.5×30 0.66
14.5×35 0.80 16×30 0.76 18×30 0.81
14.5×40 0.90 16×35 0.88 18×30 0.87
16×45 1.10 18×35 1.01
18×40 1.13
18×45 1.27
12.5×30 0.43
12.5×35 0.49
12.5×40 0.58 14.5×30 0.58
14.5×35 0.68 16×30 0.67
14.5×40 0.78 16×35 0.77 18×30 0.77
16×40 0.88 18×35 0.88
18×40 1.01
18×45 1.13
Cap
(μF)
WV
φD
φ10
φ12.5
250
φ14.5
φ16
φ18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
φ10
10×30 0.21
10×35 0.24
10×40 0.28
φ12.5
400
φ14.5
φ16
φ18
10×30 0.27
10×35 0.30
10×40 0.35
12.5×30 0.40
12.5×35 0.46
12.5×40 0.53 14.5×30 0.53
14.5×35 0.62 16×30 0.62
14.5×40 0.72 16×35 0.72 18×30 0.72
16×40 0.83 18×35 0.83
18×40 0.95
18×45 1.07
12.5×30 0.32
12.5×35 0.37
12.5×40 0.42 14.5×30 0.42
14.5×35 0.48
14.5×35 0.52 16×30 0.50
16×35 0.58 18×30 0.58
16×40 0.66 18×35 0.67
18×40 0.77
18×45 0.88
Cap
(μF)
WV
φD
φ10
10×30 0.17
10×35 0.20
10×40 0.23
φ12.5
420
φ14.5
φ16
φ18
15
18
22
27
33
39
47
56
68
82
100
120
φ10
10×30 0.15
10×35 0.18
10×40 0.21
φ12.5
450
φ14.5
φ16
φ18
12.5×30 0.27
12.5×35 0.31
12.5×40 0.36 14.5×30 0.36
14.5×35 0.43 16×30 0.43
14.5×40 0.51 16×35 0.51 18×30 0.51
16×40 0.57 18×30 0.57
18×35 0.61
18×40 0.66
12.5×30 0.25
12.5×35 0.28
12.5×40 0.32 14.5×30 0.32
14.5×35 0.38 16×30 0.38
14.5×40 0.44 16×35 0.44
16×40 0.49 18×30
18×35
18×40
18×45
0.48
0.55
0.65
0.74
定格電圧、静電容量、寸法φＤ、Ｌは個別対応いたします。
Please check with us about individual WV, Cap., size and dimensions.
ケースサイズ
Size φD×L(mm)
リプル電流
Ripple Current (A r.m.s./105℃, 120Hz)
◆リプル電流補正係数 MULTIPLIER FOR RIPPLE CURRENT
（1）
温度係数 Temperature coefficient
Ambient Temperature
（℃）
Coefficient
（2）
周波数係数 Frequency coefficient
65≧
2.1
周波数
（Hz）
Frequency
周囲温度
（℃）
係 数
105
1.0
85
1.7
60 50） 120
（
0.8
0.8
1.0
1.0
500
1.20
1.25
1k
1.30
1.40
10k≦
1.40
1.50
係 数 200∼250WV
Coefficient
400∼450WV
