RK type
RK
コネクタとは、
M
ターミナルタブ幅
1.0mm
の小型コネクタです。
RK CONNECTOR: MINIATURIZATION CONNECTOR AND THE BLADE WIDTH OF THE MALE
TERMINAL FOR THIS CONNECTOR IS 0.040 INCHES.
[
特 徴
]
〔
DISTINCTIVE FEATURES
〕
1
慣性ロック方式によりコネクタの中途かん合をなくします。
2
ハウジングとパッキンを一½とし、パッキン外れを防止しました。
3
フロントホルダにより、中途挿入端子を発見できます。
1. STABLE/SECURE MATING ACTION BETWEEN MALE AND FEMALE TERMINAL.
2. INTEGRATED HOUSING AND INTERFACIAL SEAL TO AVOID MISSING INTERFACIAL SEAL.
3. FRONT HOLDER MAKES EASY TO FIND UNCOMPLETE TERMINAL INSERTION.

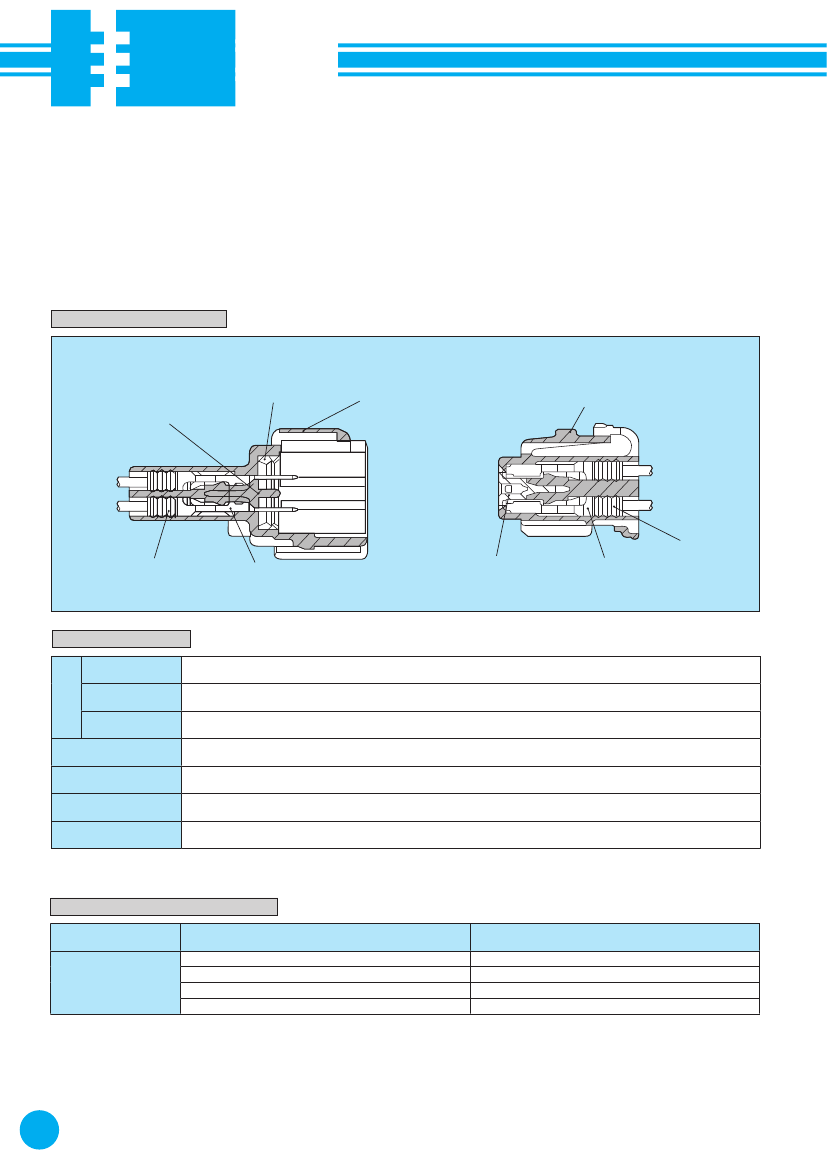

構造と名称
CONSTRUCTION
M
コネクタ
MALE CONNECTOR
リ プパッキン
ッ
F
コネクタ
FEMALE CONNECTOR
F
ハウジング
FEMALE HOUSING
M
ハウジング
LIP INTERFACIAL SEAL MALE HOUSING
M
フロントホルダ
MALE FRONT HOLDER
防水栓
防水栓
WIRE SEAL
WIRE SEAL
M
ターミナル
MALE TERMINAL
F
フロントホルダ
FEMALE FRONT HOLDER
F
ターミナル
FEMALE TERMINAL
仕様
SPECIFICATIONS
質
L
材
T
R
I
M
A
E
A
ハウジング
HOUSING
MALE TERMINAL
FEMALE TERMINAL
PBT
黄銅
(Sn
メッキ
),
黄銅
(Au
メッキ
)
BRASS(TIN PLATING), BRASS(GOLD PLATING)
M
ターミナル
F
ターミナル
銅合金
(Sn
メッキ
)
銅合金
(Au
メッキ
)
COPPER ALLOY(TIN PLATING) COPPER ALLOY(GOLD PLATING)
※許容電流（参考値）
※CURRENT CAPACITY (REFERENCE)
6A(10P)
10m
Ω 以下（初期値）
DC500V 100MΩ MIN.
AC1000V (1 min.)
10mΩ MAX. (INITIAL VALUE)
½電圧½電流抵抗
RESISTANCE AT LOW VOLTAGE
絶 縁 抵 抗
INSULATION RESISTANCE
DC500V
100M
Ω 以上
AC1000V
（
1
分間）
耐 電 圧
DIELECTRIC STRENGTH
※許容電流：½用極数・電線サイズ・通電時間及び½用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.

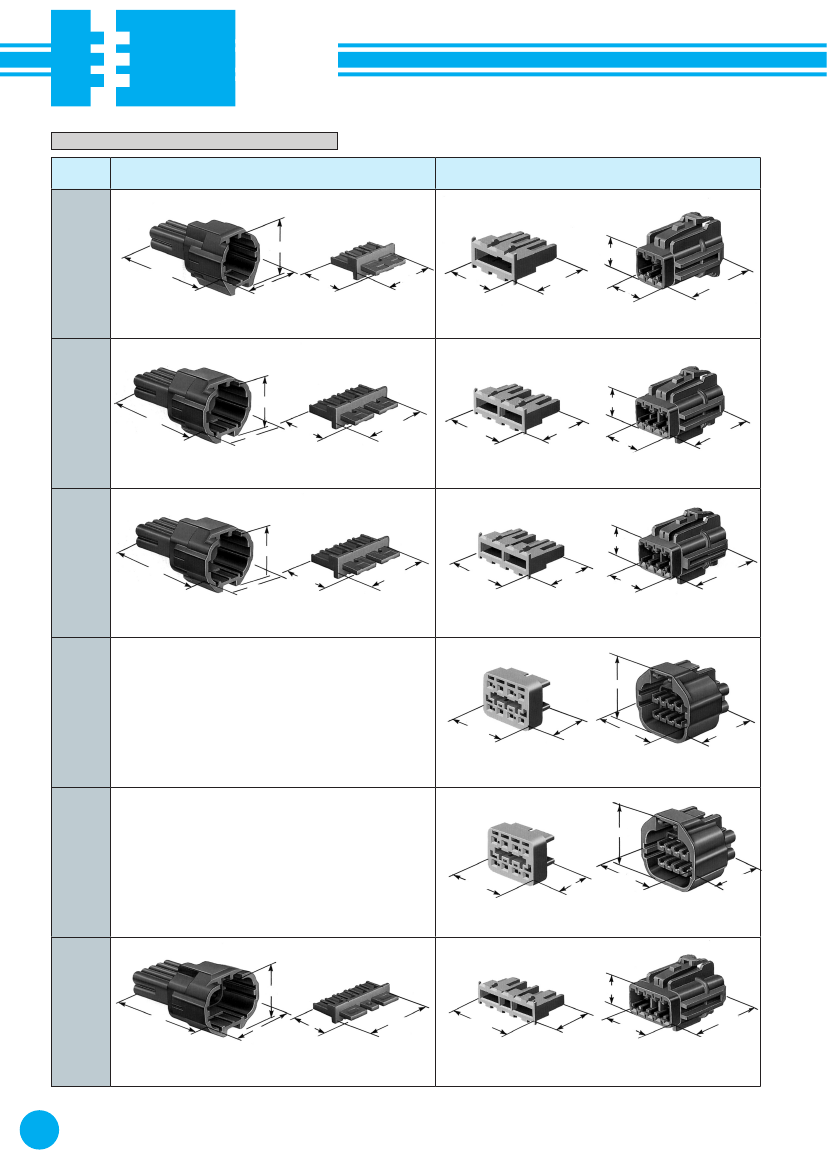

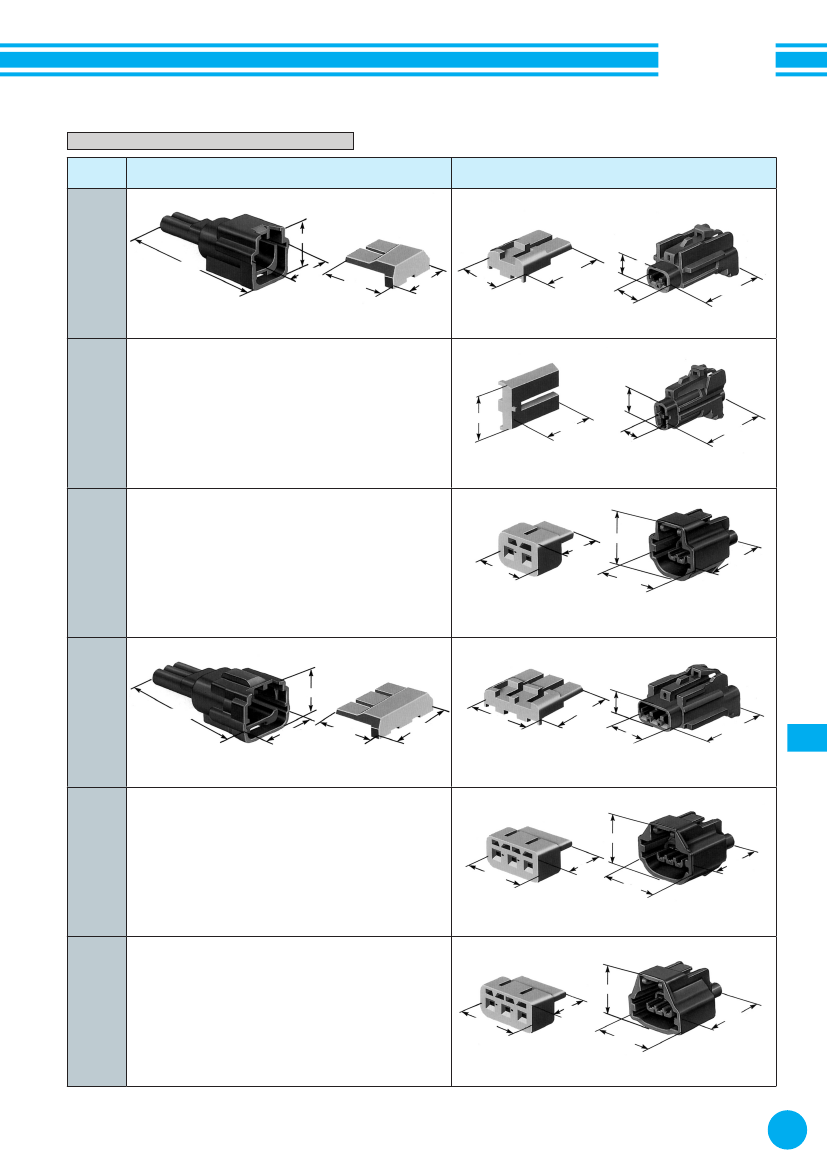

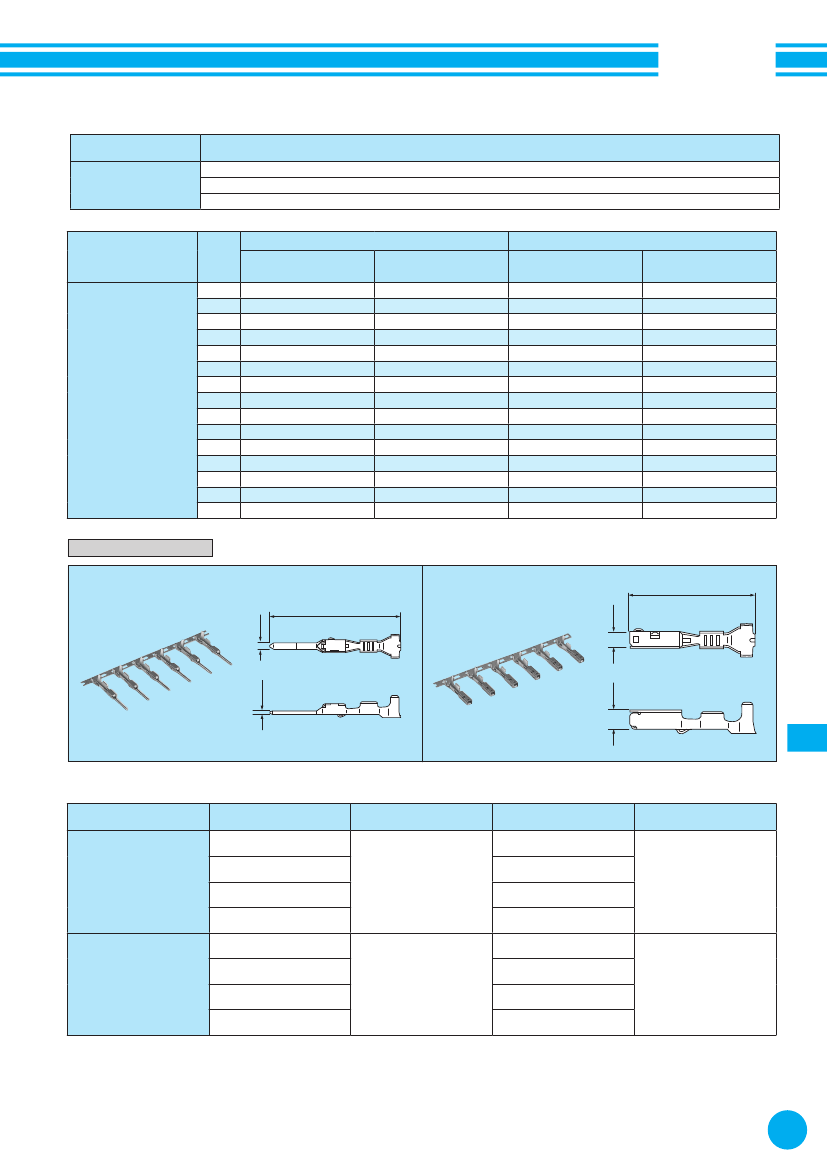

部品品番一覧
PART NUMBER CHART
部品名称
PART NAME
M
7114–1466–02
7114–1466–08
7114–1469–02
7114–1469–08
F
7116–1466–02
7116–1466–08
7116–1469–02
7116–1469–08
ターミナル
TERMINAL
