REVISION D
DO NOT
SCALE FROM
THIS PRINT
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. ASSEMBLE GOLD PLATED END AS SHOWN.
3. TERMINAL PUSHOUT FORCE: 2 LBS BEFORE HEAT.
4. TERMINALS TO BE FLUSH TO .010[.25] BELOW TOP
OF SHROUD.
HTSS-1XX-01-X-DV-XX
No OF POSITIONS
-02 THRU -36
(PER ROW)
LEAD STYLE
-01: SURFACE MOUNT
(USE T-1S6-08-X-2)
* = NOT TOOLED
OPTION
*
-LC: LOCKING CLIP
-A: ALIGNMENT PIN (* ASO OPTION)
(FIG. 3 SHT. 2)
-P: PICK & PLACE PAD
(USE PPP-22)
-TR: TAPE & REEL
D
(POSITIONS -02 THRU -25 ONLY)
ROW SPECIFICATION
-DV: DOUBLE VERTICAL
(USE HTSS-XX-D)
{(No. OF POS. x .100[2.54] + .150[3.81] REF}
.100 2.54 REF
02
04
{(No. OF POS. x .100[.2.54] + .050[1.27] REF
"A"
PLATING SPECIFICATION
-T: TIN (USE T-1S6-08-T-2)
-S: SELECTIVE GOLD (USE T-1S6-08-S-2)
-L: LIGHT SELECTIVE GOLD (USE T-1S6-08-L-2)
.365 9.27
REF
01
03
.250 6.35 REF
"A"
2° MAX SWAY
(EITHER DIRECTION)
.075 1.91 REF
.100 2.54 REF

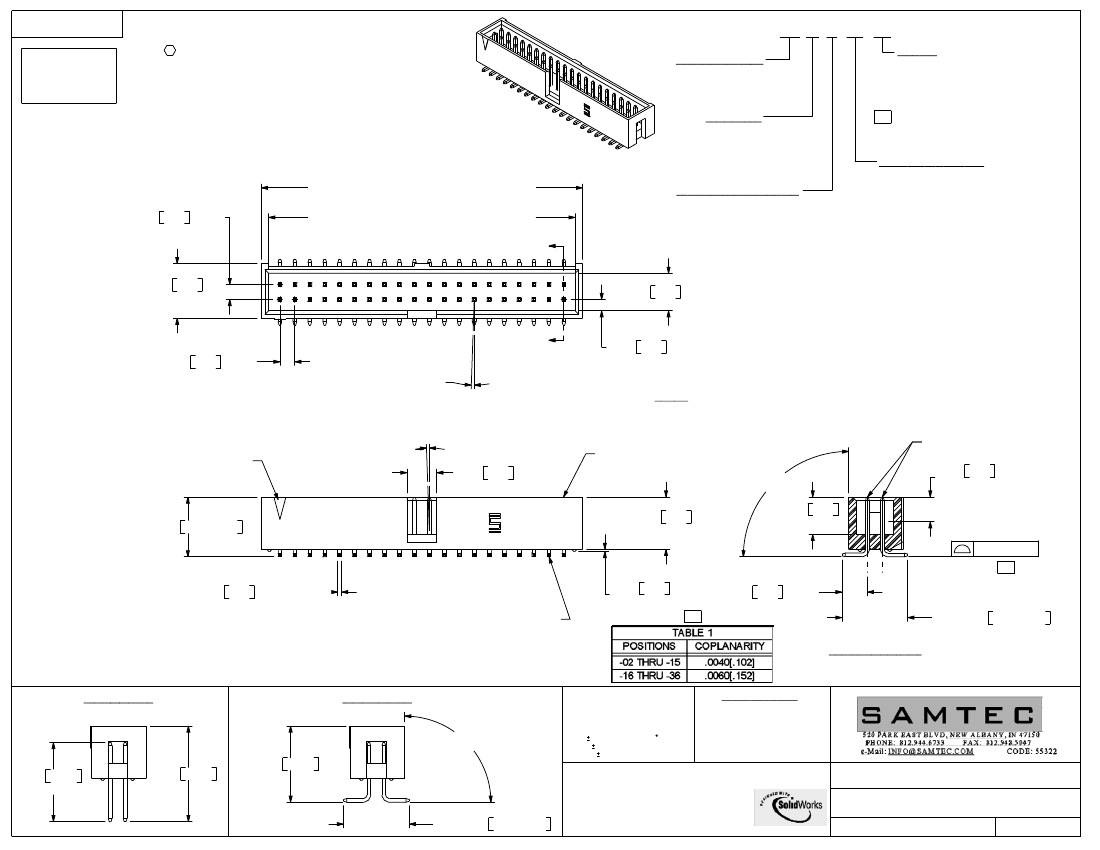

FIG. 1
HTSS-120-01-X-DV SHOWN
SEE NOTE 4
+5°
FIRST POSITION
INDICATOR
2° MAX SWAY
(EITHER DIRECTION)
.200 5.08 REF
HTSS-XX-D
90°
- 0°
.350 8.89
REF
.165 4.19 REF
(SEE NOTE 2)
.250 6.35
REF
SEE TABLE 1
.400±.010 10.16±0.25
D
.025 0.64 SQ REF (TYP)
T-1S6-08-X-2
.015 0.38
REF
.170 4.32 REF
D
SECTION "A"-"A"
.440±.010 11.18±0.25
IN-PROCESS 1
IN-PROCESS 2
+5°
90°
- 0°
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
ANGLES
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.530 13.46
REF
.640 16.26
.510 12.95
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 1.5:1
DESCRIPTION:
DWG. NO.
INSULATOR: LCP; COLOR: NATURAL
TERMINAL: PHOS BRONZE
HIGH TEMP TOP SHROUD
HTSS-1XX-01-X-DV-XX
07/14/2001
SHEET
1
OF
2
.440±.010 11.18±0.25
F:\DWG\MISC\MKTG\HTSS-1XX-01-X-DV-XX-MKT.SLDDRW
BY:
T. WERNE
REVISION D
((NO POS X .100) +.300) + .375/2
+/- .020
.375 9.53
REF
.355 9.02
REF
.420 10.67
REF

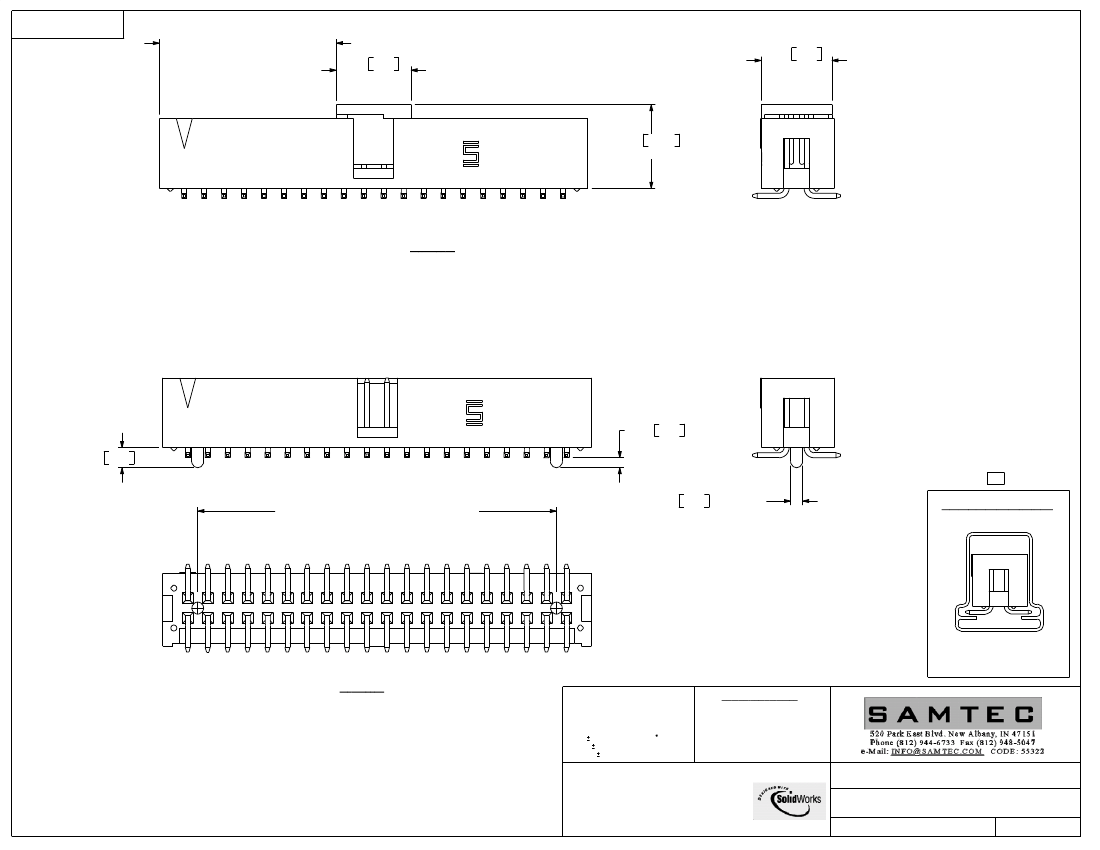

FIG. 2
-P: PICK & PLACE PAD OPTION
(SAME AS FIG. 1 UNLESS OTHERWISE STATED)
.050 1.27
.100 2.54 REF
D
(NO OF POS. x 1.00 [2.54]) -.200 [5.08]
.060 1.52 DIA REF
PACKAGING VIEW
TUBE: PT-1-24-02-08
PLUG: TP-13
-A: ALIGNMENT PIN OPTION
(SAME AS FIG. 1 UNLESS OTHERWISE STATED)
FIG. 3
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
ANGLES
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
MATERIAL:
THERMAX CG933L
MAX REGRIND: 25%%
THICKNESS: .0100+/-.0005
MAX FLASH ALLOWED: .002
MAX GATE VESTIGE: .002
DO NOT SCALE DRAWING
SHEET SCALE: 1.5:1
DESCRIPTION:
DWG. NO.
HIGH TEMP TOP SHROUD
HTSS-1XX-01-X-DV-XX
07/14/2001
SHEET
2
OF
2
F:\DWG\MISC\MKTG\HTSS-1XX-01-X-DV-XX-MKT.SLDDRW
BY:
T. WERNE
