ZFDC-10-5-SB

Description
Directional Coupler, 1MHz Min, 2000MHz Max, 2.5dB Insertion Loss-Max, CASE K18
CategoryWireless rf/communication    Radio frequency and microwave
File Size124KB,1 Pages
ManufacturerMini-Circuits
Websitehttps://www.minicircuits.com
Download Datasheet Parametric Compare View All

ZFDC-10-5-SB Overview

Directional Coupler, 1MHz Min, 2000MHz Max, 2.5dB Insertion Loss-Max, CASE K18

ZFDC-10-5-SB Parametric

Parameter NameAttribute value
MakerMini-Circuits
Reach Compliance Codeunknown
Other featuresSMA
Characteristic impedance50 Ω
structureCOAXIAL
Maximum input power (CW)26.99 dBm
Maximum insertion loss2.5 dB
JESD-609 codee0
Maximum operating frequency2000 MHz
Minimum operating frequency1 MHz
Maximum operating temperature100 °C
Minimum operating temperature-55 °C
RF/Microwave Device TypesDIRECTIONAL COUPLER
Terminal surfaceTIN LEAD
Maximum voltage standing wave ratio1.3

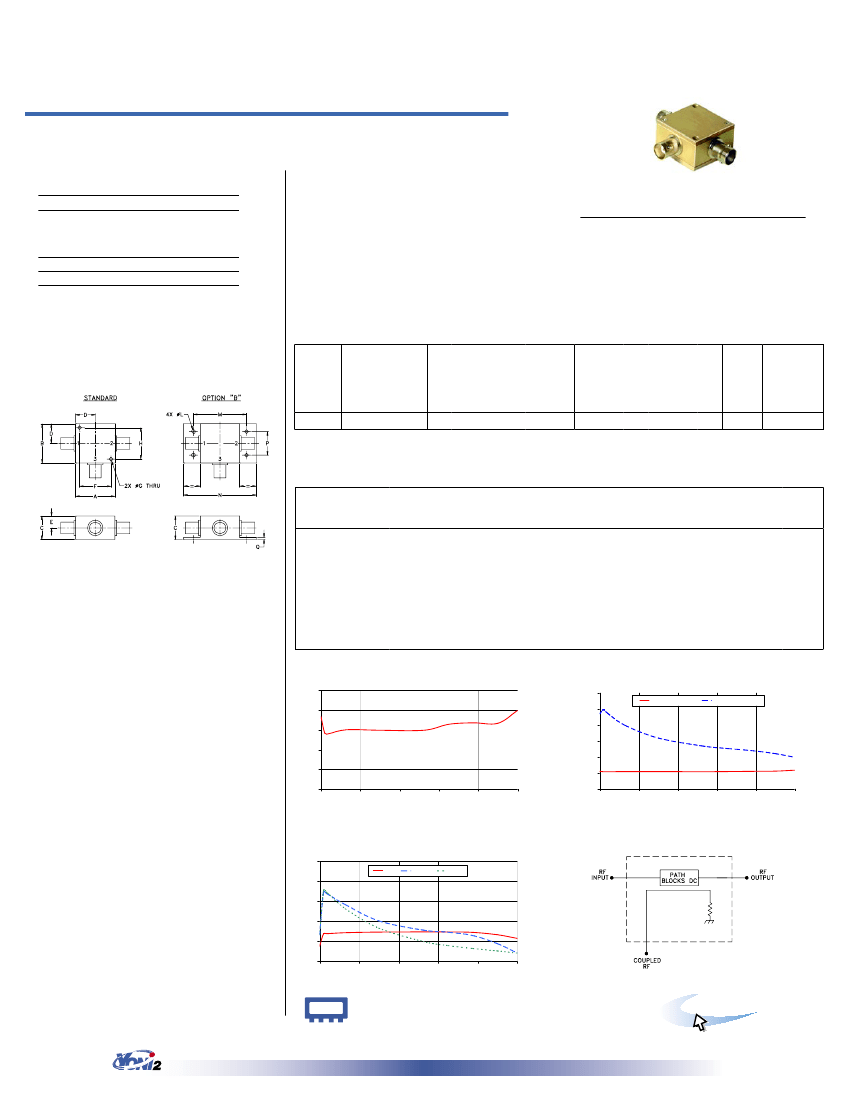

Directional Coupler
50Ω
Maximum Ratings
Operating Temperature
Storage Temperature
Coaxial
ZFDC-10-5
1 to 2000 MHz
-55°C to 100°C
-55°C to 100°C
Features
• very wideband, 1 to 2000 MHz
• excellent directivity, 30 dB typ.
• rugged shielded case
BNC version shown
CASE STYLE: K18
Connectors Model
BNC
ZFDC-10-5
SMA
ZFDC-10-5-S
N-TYPE
ZFDC-10-5-N
BRACKET (OPTION"B")
Price
$84.95
$89.95
$89.95
$2.50
Qty.
(1-9)
(1-9)
(1-9)
(1+)
Coaxial Connections
INPUT
OUTPUT
COUPLED
1
2
3
Applications
• cellular
• instrumentation
• communication receivers & transmitters
• GPS
Directional Coupler Electrical Specifications
Outline Drawing
FREQ.
RANGE
(MHz)
f
L
-f
U
1-2000
COUPLING
(dB)
L
Nom.
10.8±0.5
Flatness
±0.5
MAINLINE LOSS
1
(dB)
M
U
L
DIRECTIVITY
(dB)
M
Min.
25
Typ.
30
Min.
18
Typ.
22
U
Min.
18
VSWR
(:1)
POWER
INPUT
(W)
L
MU
Max.
0.5
Max.
0.5
Typ. Max. Typ. Max. Typ. Max. Typ.
1.2
1.9
1.2
1.8
1.8
2.5
38
Typ.
1.3
L = low range [f
L
to 10 f
L
]
M = mid range [10 f
L
to f
U
/2]
U= upper range [f
U
/2 to f
U
]
1. Mainline loss includes theoretical power loss at coupled port.
Typical Performance Data
Frequency
(MHz)
1.00
40.00
80.00
260.00
600.00
H
1.000
25.40
Mainline Loss
(dB)
In-Out
1.47
1.13
1.12
1.20
1.19
1.19
1.31
1.34
1.33
1.59
Coupling
(dB)
In-Cpl
11.03
10.71
10.70
10.78
10.77
10.73
10.81
10.96
11.08
11.68
Directivity
(dB)
47.08
49.57
47.38
39.74
31.82
26.87
25.29
23.98
22.06
19.78
In
14.55
18.26
18.32
18.61
18.79
18.84
18.83
18.70
17.99
16.91
Return Loss
(dB)
Out
18.01
30.69
30.20
27.02
22.14
19.38
18.76
17.75
15.32
12.53
Cpl
18.03
31.26
30.46
25.80
19.98
15.98
14.75
13.90
13.15
12.52
Outline Dimensions (
inch
)
mm
A
1.25
31.75
B
1.25
31.75
C
.75
19.05
D
.63
16.00
E
.38
9.65
F
1.00
25.40
G
.125
3.18
J
--
--
K
--
--
L
.125
3.18
M
1.688
42.88
N
2.18
55.37
P
.75
19.05
Q
wt
.07 grams
70.0
1.78
1050.00
1300.00
1550.00
1800.00
2000.00
ZFDC-10-5
MAINLINE LOSS
2.0
MAINLINE LOSS (dB)
1.6
1.2
0.8
0.4
0.0
0
400
800
1200
FREQUENCY (MHz)
1600
2000
at RF level of -10 dBm
ZFDC-10-5
COUPLING & DIRECTIVITY
60
COUPLING & DIRECTIVITY
(dB)
50
40
30
20
10
0
0
400
800
1200
FREQUENCY (MHz)
1600
2000
at RF level of -10 dBm
COUPLING
DIRECTIVITY
ZFDC-10-5
RETURN LOSS
40
RETURN LOSS (dB)
34
28
22
16
10
0
400
800
1200
FREQUENCY (MHz)
1600
2000
at RF level of -10 dBm
electrical schematic
CPL
IN
OUT
Mini-Circuits
ISO 9001 ISO 14001
CERTIFIED
RF/IF MICROWAVE COMPONENTS
®
minicircuits.com
REV. OR
M93827
ZFDC-10-5
WZ/TD/CP
070315
EW
ALL N
P.O. Box 350166, Brooklyn, New York 11235-0003 (718) 934-4500 Fax (718) 332-4661 For detailed performance specs & shopping online see Mini-Circuits web site
The Design Engineers Search Engine
Provides ACTUAL Data Instantly From MINI-CIRCUITS At:
www.minicircuits.com

ZFDC-10-5-SB Related Products

ZFDC-10-5-SB ZFDC-10-5-NB
Description Directional Coupler, 1MHz Min, 2000MHz Max, 2.5dB Insertion Loss-Max, CASE K18 Directional Coupler, 1MHz Min, 2000MHz Max, 2.5dB Insertion Loss-Max, CASE K18
Maker Mini-Circuits Mini-Circuits
Reach Compliance Code unknown unknown
Other features SMA N
Characteristic impedance 50 Ω 50 Ω
structure COAXIAL COAXIAL
Maximum input power (CW) 26.99 dBm 26.99 dBm
Maximum insertion loss 2.5 dB 2.5 dB
JESD-609 code e0 e0
Maximum operating frequency 2000 MHz 2000 MHz
Minimum operating frequency 1 MHz 1 MHz
Maximum operating temperature 100 °C 100 °C
Minimum operating temperature -55 °C -55 °C
RF/Microwave Device Types DIRECTIONAL COUPLER DIRECTIONAL COUPLER
Terminal surface TIN LEAD TIN LEAD
Maximum voltage standing wave ratio 1.3 1.3
