2N5457RLRP

Description
25V, N-CHANNEL, Si, SMALL SIGNAL, JFET, TO-92, PLASTIC, CASE 29-11, 3 PIN
CategoryDiscrete semiconductor    The transistor
File Size131KB,5 Pages
ManufacturerON Semiconductor
Websitehttp://www.onsemi.cn
Download Datasheet Parametric Compare View All

2N5457RLRP Overview

25V, N-CHANNEL, Si, SMALL SIGNAL, JFET, TO-92, PLASTIC, CASE 29-11, 3 PIN

2N5457RLRP Parametric

Parameter NameAttribute value
Parts packaging codeTO-92
package instructionCYLINDRICAL, O-PBCY-T3
Contacts3
Manufacturer packaging codeCASE 29-11
Reach Compliance Codeunknow
ECCN codeEAR99
Other featuresLOW NOISE
ConfigurationSINGLE
Minimum drain-source breakdown voltage25 V
FET technologyJUNCTION
Maximum feedback capacitance (Crss)3 pF
JEDEC-95 codeTO-92
JESD-30 codeO-PBCY-T3
Number of components1
Number of terminals3
Operating modeDEPLETION MODE
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typeN-CHANNEL
Certification statusNot Qualified
surface mountNO
Terminal formTHROUGH-HOLE
Terminal locationBOTTOM
transistor applicationsSWITCHING
Transistor component materialsSILICON
Base Number Matches1

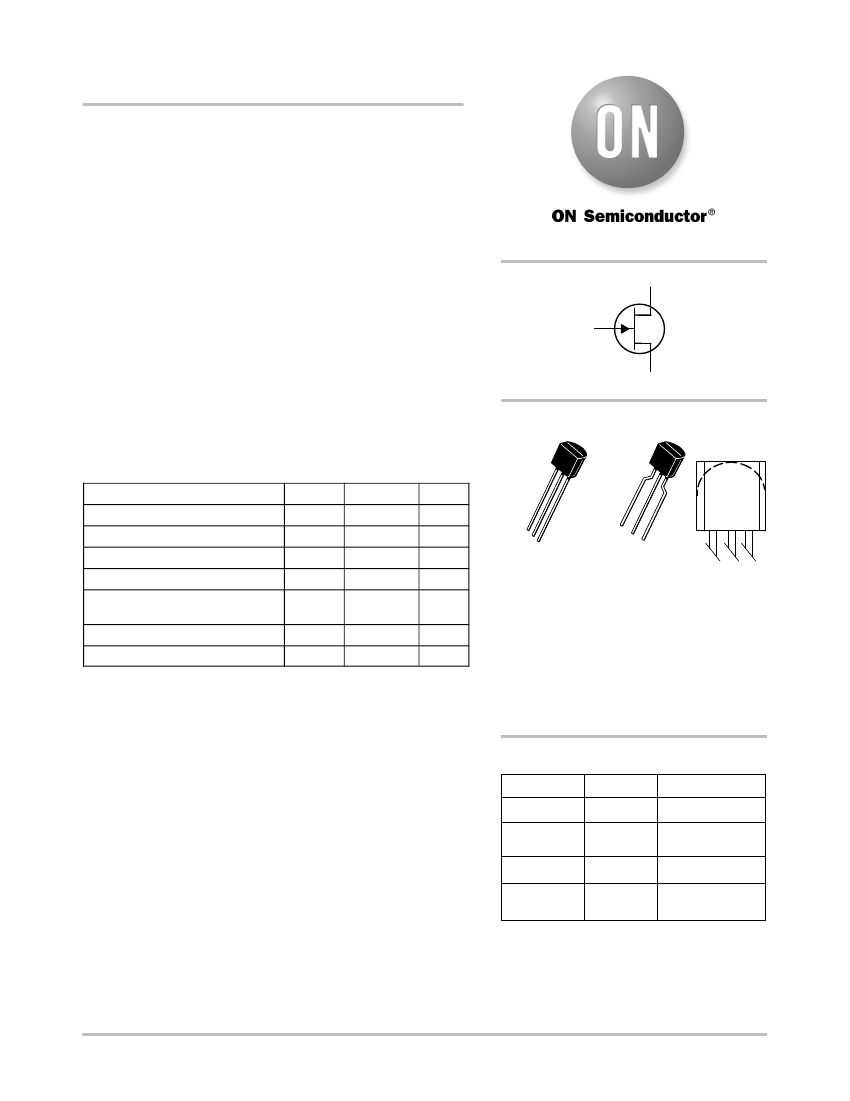

2N5457, 2N5458
JFETs - General Purpose
N−Channel
Depletion
N−Channel Junction Field Effect Transistors, depletion mode
(Type A) designed for audio and switching applications.
Features
http://onsemi.com
1 DRAIN
N−Channel for Higher Gain
Drain and Source Interchangeable
High AC Input Impedance
High DC Input Resistance
Low Transfer and Input Capacitance
Low Cross−Modulation and Intermodulation Distortion
Plastic Encapsulated Package
Pb−Free Packages are Available*
3
GATE
2 SOURCE
MARKING
DIAGRAM
2N
545x
AYWWG
G
2
MAXIMUM RATINGS
Rating
Drain
−Source
Voltage
Drain
−Gate
Voltage
Reverse Gate
−Source
Voltage
Gate Current
Total Device Dissipation @ T
A
= 25°C
Derate above 25°C
Operating Junction Temperature
Storage Temperature Range
Symbol
V
DS
V
DG
V
GSR
I
G
P
D
T
J
T
stg
Value
25
25
−25
10
310
2.82
135
−65
to +150
Unit
Vdc
Vdc
Vdc
mAdc
mW
mW/°C
°C
°C
3
STRAIGHT LEAD
BULK PACK
12
1
3
BENT LEAD
TAPE & REEL
AMMO PACK
TO−92
CASE 29
STYLE 5
Stresses exceeding Maximum Ratings may damage the device. Maximum
Ratings are stress ratings only. Functional operation above the Recommended
Operating Conditions is not implied. Extended exposure to stresses above the
Recommended Operating Conditions may affect device reliability.
2N545x = Device Code
x = 7 or 8
A
= Assembly Location
Y
= Year
WW
= Work Week
G
= Pb−Free Package
(Note: Microdot may be in either location)
ORDERING INFORMATION
Device
2N5457
2N5457G
2N5458
2N5458G
Package
TO−92
TO−92
(Pb−Free)
TO−92
TO−92
(Pb−Free)
Shipping
1000 Units/Box
1000 Units/Box
1000 Units/Box
1000 Units/Box
*For additional information on our Pb−Free strategy and soldering details, please
download the ON Semiconductor Soldering and Mounting Techniques
Reference Manual, SOLDERRM/D.
©
Semiconductor Components Industries, LLC, 2010
February, 2010
Rev. 6
1
Publication Order Number:
2N5457/D
