TOPLED
Color on Demand: BLUE
Lead (Pb) Free Product - RoHS Compliant
LCB T67S
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-2 Gehäuse,
farbiger diffuser Verguss
•
Besonderheit des Bauteils:
extrem breite Ab-
strahlcharakteristik; ideal für Hinterleuchtungen
und Einkopplungen in Lichtleiter
•
Farbort:
x = 0,20, y = 0,30 nach
CIE 1931 (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
9 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Features
•
package:
white P-LCC-2 package, colored
diffused resin
•
feature of the deivce:
extremely wide viewing
angle; ideal for backlighting and coupling in
light guides
•
color coordinates:
x = 0.20, y = 0.30 acc. to
CIE 1931 (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaN
•
optical efficiency:
9 lm/W
•
grouping parameter:
luminous intensity, color
coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• interior automotive lighting
• substitution of micro incandescent lamps,
reading lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• Informationsanzeigen im Außenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Innenbeleuchtung im Automobilbereich
• Ersatz von Kleinst-Glühlampen, Leselampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
2009-10-13
1
LCB T67S
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Lichtstrom
2)
Seite 17
Bestellnummer
Type
Luminous
Intensity
1) page 17
Luminous Flux
2)
Ordering Code
page 17
I
F
= 10 mA
I
V
(mcd)
LCB T67S-P1R1-3J4K
LCB T67S-P1R1-3K4L
LCB T67S-P1R1-4J5K
LCB T67S-P1R1-4K5L
LCB T67S-P1R1-5J6K
LCB T67S-P1R1-5K6L
LCB T67S-P1R1-6J7K
LCB T67S-P1R1-6K7L
I
F
= 10 mA
Φ
V
(mlm)
on request
on request
on request
on request
on request
on request
on request
on request
CoD blue
45 ... 140
240 (typ.)
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCB T67S-
P1R1
-3J4K bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCB T67S-
P1R1
-3J4K
bedeutet, dass auf dem Gurt nur eine der Farbortgruppen
-3J; -3K; -4J oder -4K enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden. Es können
nur minimal 2x2 Farbortgruppen bestellt werden (z.B.: 3J4K).
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCB T67S-
P1R1
-3J4K
means that only one group will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCB T67S-
P1R1
-3J4K
means that only
1 chromaticity coordinate group -3J; -3K; -4J or -4K will be shippable per reel.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for
explanation).
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
2009-10-13
2
LCB T67S
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
μ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3) page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4) page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 110
15
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
150
mA
V
R
5
V
P
tot
60
mW
R
th JA
R
th JS
450
230
K/W
K/W
2009-10-13
3
LCB T67S
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5) page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 10 mA
Farbkoordinate y nach CIE 1931
5)
Seite 17
(typ.)
Chromaticity coordinate y acc. to CIE 1931
5) page 17
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6) page 17
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
Symbol
Symbol
x
Wert
Value
0.20
Einheit
Unit
–
y
0.30
–
2
ϕ
120
2.75
3.4
3.8
0.01
10
– 3.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
V
η
opt
μ
A
μ
A
mV/K
(typ.)
9
lm/W
2009-10-13
4
LCB T67S

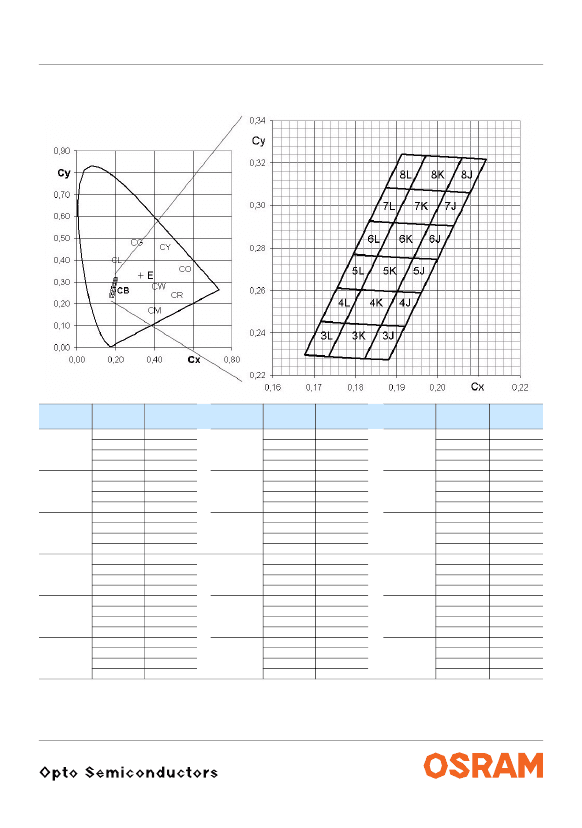

Farbortgruppen
5)
Seite 17
5) page 17
Chromaticity coordinate groups
Gruppe
Group
3L
Cx
0.1716
0.1775
0.1735
0.1677
Cy
0.2454
0.2447
0.2290
0.2296
0.2611
0.2605
0.2447
0.2454
0.2769
0.2762
0.2605
0.2611
0.2926
0.2920
0.2762
0.2769
0.3084
0.3078
0.2920
0.2926
0.3242
0.3235
0.3078
0.3084
Gruppe
Group
3K
Cx
0.1775
0.1862
0.1823
0.1735
Cy
0.2447
0.2437
0.2280
0.2290
0.2605
0.2595
0.2437
0.2447
0.2762
0.2753
0.2595
0.2605
0.2920
0.2910
0.2753
0.2762
0.3078
0.3068
0.2910
0.2920
0.3235
0.3225
0.3068
0.3078
Gruppe
Group
3J
Cx
0.1862
0.1921
0.1882
0.1823
Cy
0.2437
0.2431
0.2273
0.2280
0.2595
0.2588
0.2431
0.2437
0.2753
0.2746
0.2588
0.2595
0.2910
0.2904
0.2746
0.2753
0.3068
0.3061
0.2904
0.2910
0.3225
0.3219
0.3061
0.3068
4L
0.1756
0.1814
0.1775
0.1716
4K
0.1814
0.1902
0.1862
0.1775
4J
0.1902
0.1960
0.1921
0.1862
5L
0.1795
0.1853
0.1814
0.1756
5K
0.1853
0.1941
0.1902
0.1814
5J
0.1941
0.2000
0.1960
0.1902
6L
0.1834
0.1893
0.1853
0.1795
6K
0.1893
0.1980
0.1941
0.1853
6J
0.1980
0.2039
0.2000
0.1941
7L
0.1874
0.1932
0.1893
0.1834
7K
0.1932
0.2020
0.1980
0.1893
7J
0.2020
0.2078
0.1939
0.1980
8L
0.1913
0.1971
0.1932
0.1874
8K
0.1971
0.2059
0.2020
0.1932
8J
0.2059
0.2118
0.2078
0.2020
Es ist nur möglich das Produkt mit minimum 2x2 Farbgruppen zu bestellen (z.B.: 3J4K)
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
2009-10-13
5
