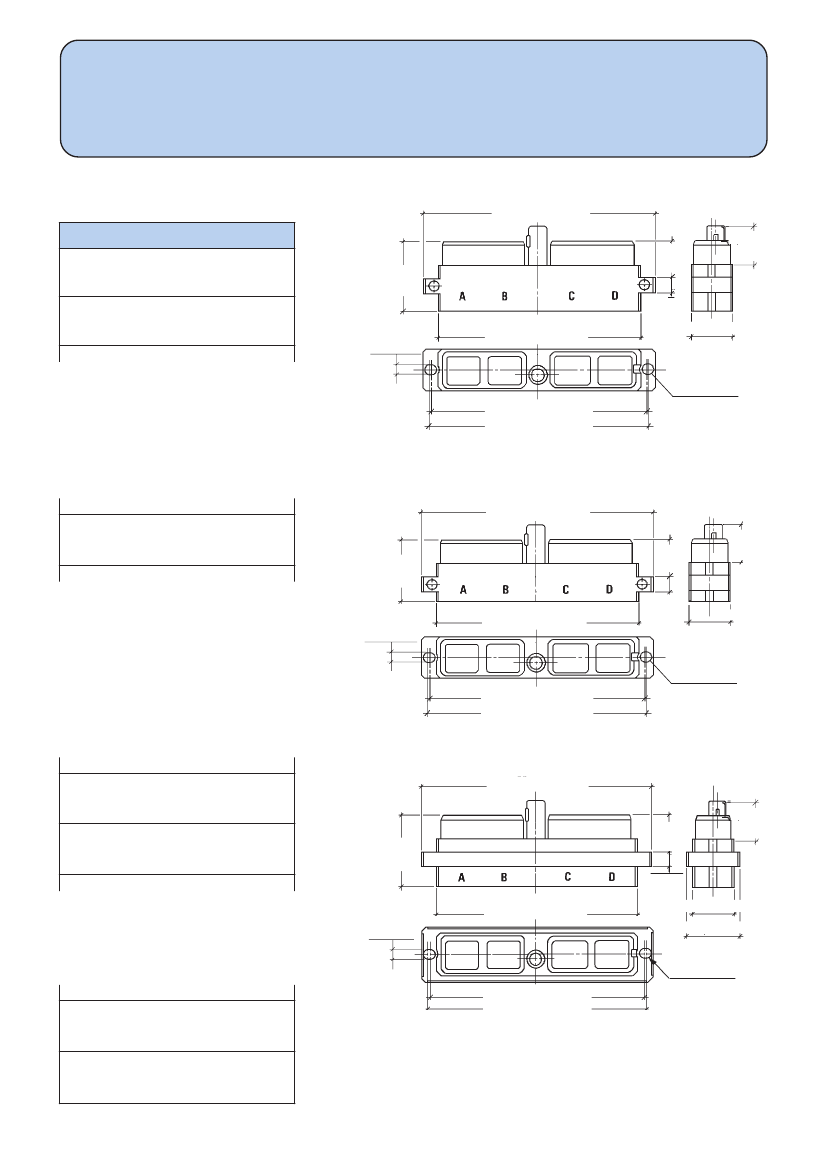

CONNECTEURS MÉTALLIQUES 4 MODULES
4 MODULE METALLIC CONNECTORS
EMBASE STANDARD
RÉFÉRENCE /
PART NUMBER
Stand ard /
Stand ard
STANDARD RECEPTACLE
86 max
(3.385 maxi)
14
(.551)
5
(.196)
75 max
(2.952 maxi)
12,5
(.492)
SIM 2N 82
D
Durci /
Hard e ne d
26,8 max
(1.055 maxi)
3,3 ±0,1
(.130 ±.003)
SIM 2D 82
D
(D) Les terminaisons des références sont définies page 9.
D
(D)
Part number endings, page 9.
D
Couple de serrage sur panneau : 0,2 Nm
Torque on panel : 0,2 Nm
Pas entre embases : 15,24 mini
Receptacle mounting pitch : .600 inch mini
15,2 max
(.598 maxi)
80 ±0,1
(3.149 ±.003)
81 ±0,1
(3.189 ±.003)
trous oblongs
oblong holes
EMBASE COURTE
Stand ard /
Stand ard
SHORT RECEPTACLE
86 max
(3.385 maxi)
14
(.551)
12,5
(.492)
SIM 2N 83
D
(D) Les terminaisons des références sont définies page 9.
D
D
(D)
Part number endings, page 9.
Sans possibilité de montage d'accessoires
No mounting of accessories possible
Couple de serrage sur panneau : 0,2 Nm
Torque on panel : 0,2 Nm
Pas entre embases : 15,24 mini
Receptacle mounting pitch : .600 inch mini
23,1 max
(.909 maxi)
3,3 ±0,1
(.130 ±.003)
75 max
(2.952 maxi)
5
(.196)
15,2 max
(.598 maxi)
trous oblongs
oblong holes
80 ±0,1
(3.149 ±.003)
81 ±0,1
(3.189 ±.003)
EMBASE À COLLERETTE
Stand ard /
Stand ard
FLANGED RECEPTACLE
88 max
(3.464 maxi)
14
(.551)
5
(.196)
12,5
(.492)
SIM 2N 84
D
Durci /
Hard e ne d
SIM 2D 84
D
(D) Les terminaisons des références sont définies page 9.
D
(D)
Part number endings, page 9.
D
Couple de serrage sur panneau : 0,6 Nm
Torque on panel : 0,6 Nm
26,8 max
(1.055 maxi)
3,3 ±0,1
(.130 ±.003)
75 max
(2.952 maxi)
15,2 max
(.598 maxi)
20,4 max
(.803 maxi)
trous oblongs
oblong holes
Jo int d e p anne au no n co nd ucte ur
No n co nd ucto r p ane l se al
Jo int d e p anne au co nd ucte ur
Co nd ucto r p ane l se al
80 ±0,1
(3.149 ±.003)
81 ±0,1
(3.189 ±.003)
3350 0204 501
3350 0204 302
L'embase à collerette est livrée sans joint de panneau.
Flanged receptacle supplied without panel seal.
