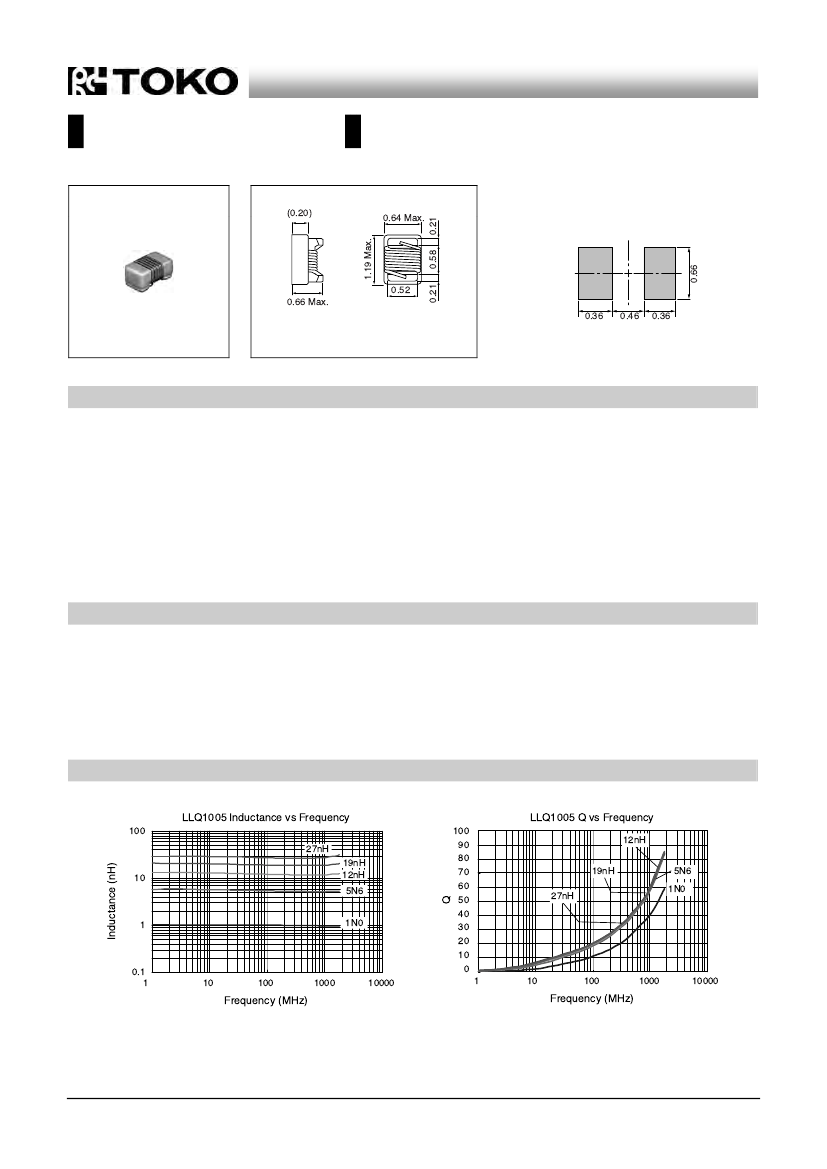

Wire Wound Chip Inductors
巻線チップインダクタ
LLQ1005 Series
Inductance Range:
1.0~120H
Recommended patterns
0.21
(0.20)
0.64 Max.
推奨パターン図
1.19 Max.
0.58
0.52
0.66 Max.
0.21
0.36
(Unit: mm)
0.46
0.36
(Unit: mm)
FEATURES
特長
高周波用面実装巻線タイプの小型チップインダクタ
(サイズ：1.190.640.66mm Max.)
セラミックコアに直接巻線、高精度ピッチ巻により、
ハイQ、バラツキの少ない自己共振周波数特性を実現
広いインダクタンス範囲、インダクタンス値2%の狭交差
天面を樹脂コーティング、実装時に優れた吸着性
RoHS指令対応
High frequency surface-mounted wire-wound type small
chip inductors (Size: 1.190.640.66mm Max.)
The wire is wound directory on the ceramic core at a
precision pitch, realizing high-Q, self-resonant frequency
characteristics with little random variation.
Wide Inductance range, and tight tolerance of
2%
of the
inductance value.
The top face is coated with resin, enabling the inductor to
be held firmly when being mounted.
RoHS compliant.
ELECTRICAL CHARACTERISTICS
Inductance Range
Inductance Tolerance
電気的特性
インダクタンス範囲
インダクタンス許容差
自己共振周波数（参考値）
許容電流
½用温度範囲
1.0½120nH
G級 ;
2%
(7.5½82nH)
J級 ;
5%
(1.0½120nH)
1,000½12,700MHz
110½1360mA
－40°C½＋125°C
1.0~120nH
G ;
2% (7.5~82nH)
J ;
5% (1.0~120nH)
S.R.F.(for reference only)
1,000~12,700MHz
Rated DC current
110~1360mA
Operating Temperature Range
−
40°C~+125°C
EXAMPLES OF CHARACTERISTICS
代表特性例
LLQ1005 Q vs Frequency
12nH
19nH
27nH
5N6
1N0
100
LLQ1005 Inductance vs Frequency
27nH
Inductance (nH)
10
1
1N0
0.1
1
Q
19nH
12nH
5N6
100
90
80
70
60
50
40
30
20
10
0
10
100
1000
10000
1
10
100
1000
Frequency (MHz)
Frequency (MHz)
continued on next page
次頁へ続く
0.66
10000
Wire Wound Chip Inductors
巻線チップインダクタ
continued from previous page
前頁より続く
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE LLQ1005 Series (Quantity/reel; 3,000PCS)
東光品番
インダクタンス
(1)
許容差
インダクタンス測定周波数
Q
(1)
Q測定周波数
自己共振周波数
(2)
直流抵抗
(3)
許容電流
(4)
TOKO
part number
LLQ1005-F1N0□
LLQ1005-F1N9□
LLQ1005-F2N0□
LLQ1005-F2N2□
LLQ1005-F2N4□
LLQ1005-F2N7□
LLQ1005-F3N3□
LLQ1005-F3N6□
LLQ1005-F3N9□
LLQ1005-F4N3□
LLQ1005-F4N7□
LLQ1005-F5N1□
LLQ1005-F5N6□
LLQ1005-F6N2□
LLQ1005-F6N8□
LLQ1005-F7N5□
LLQ1005-F8N2□
LLQ1005-F8N7□
LLQ1005-F9N0□
LLQ1005-F9N5□
LLQ1005-F10N□
LLQ1005-F11N□
LLQ1005-F12N□
LLQ1005-F13N□
LLQ1005-F15N□
LLQ1005-F16N□
LLQ1005-F18N□
LLQ1005-F19N□
LLQ1005-F20N□
LLQ1005-F22N□
LLQ1005-F23N□
LLQ1005-F24N□
LLQ1005-F27N□
LLQ1005-F30N□
LLQ1005-F33N□
LLQ1005-F36N□
LLQ1005-F39N□
LLQ1005-F40N□
LLQ1005-F43N□
LLQ1005-F47N□
LLQ1005-F51N□
LLQ1005-F56N□
LLQ1005-F68N□
LLQ1005-F82N□
LLQ1005-FR10□
LLQ1005-FR12□
Inductance
Lo (nH)
1.0
1.9
2.0
2.2
2.4
2.7
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
8.7
9.0
9.5
10.0
11.0
12.0
13.0
15.0
16.0
18.0
19.0
20.0
22.0
23.0
24.0
27.0
30.0
33.0
36.0
39.0
40.0
43.0
47.0
51.0
56.0
68.0
82.0
100
120
(1)
Tolerance
J
J
J
J
J
J
J
J
J
J
J
J
J
J
J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
G,J
J
J
Inductance
Test Frequency
(MHz)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
Q
Min.
16
16
16
19
15
16
19
19
19
18
15
20
20
20
20
22
22
18
22
18
21
24
24
24
24
24
24
24
25
25
22
25
24
25
24
24
25
24
25
20
25
22
22
20
20
20
(1)
Q
Test Frequency
(MHz)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
S.R.F.
(MHz)
Min.
12700
11300
11100
10800
10500
10400
7000
6080
6000
6000
4770
4800
4800
4800
4800
4800
4400
4100
4160
4000
3900
3680
3600
3450
3280
3100
3100
3040
3000
2800
2720
2700
2480
2350
2350
2320
2100
2240
2030
2100
1750
1760
1620
2000
1100
1000
(2)
RDC
()
Max.
0.045
0.070
0.070
0.070
0.068
0.120
0.066
0.066
0.066
0.091
0.130
0.083
0.083
0.083
0.083
0.10
0.10
0.20
0.10
0.20
0.20
0.12
0.12
0.21
0.17
0.22
0.23
0.20
0.25
0.30
0.30
0.30
0.30
0.30
0.30
0.44
0.55
0.44
0.81
0.83
0.82
0.97
1.12
2.24
2.52
2.66
(3)
Rated DC
(4)
Current
(mA) Max.
1360
1040
1040
960
790
640
840
840
840
700
640
800
760
760
680
680
680
480
680
480
480
640
640
440
560
560
420
480
420
400
400
400
400
400
400
320
200
320
100
150
100
100
100
100
120
100
Add the tolerance of inductance to within the
□
of the part Number as follows: G=2%, J=5%
□はインダクタンスの許容差をあらわして居りますので、ご指定下さい。G=2%,
J=5%
(1) Inductance and Q is measured with a RF LCR meter HP4287A
(Agilent technologies) or equivalent.
(2) Self resonant frequency is measured with a network analyzer
HP8720ES (Agilent technologies) or equivalent.
(3) DC resistance is measured with a micro ohm meter HP34420A
(Agilent technologies) or equivalent.
(4) Rated DC current is coil temperature to rise by 20°C. (Reference
ambient temperature 20°C)
(1)
インダクタンスとQはLCRメーターHP4287A
(Agilent
technologies)
または同等品により測定する。
(2)
自己共振周波数はインピーダンスアナライザーHP8720ES
(Agilent technologies)
または同等品で測定する。
(3)
直流電流はマイクロオームメーターHP34420A
(Agilent
technologies)
または同等品で測定する。
(4)
許容電流はコイルの温度が20°C上昇する値。（周囲温度20°Cを
基準とする）
