BNC Twinax Tee Adapter Jack-Jack-Jack
TECHNICAL DATA SHEET
BNC Twinax Tee Adapter Jack-Jack-Jack
Configuration
Connector 1
Impedance 1
Connector Specification 1
Connector 2
Impedance 2
Connector Specification 2
Connector 3
Connector Specification 3
Adapter Design
Body Style
Maximum Operating Voltage, Volts
Dielectric Withstanding Voltage, Vrms
BNC Twinax Jack
78 Ohms
MIL-STD-348A
BNC Twinax Jack
78 Ohms
MIL-STD-348A
BNC Twinax Jack
MIL-STD-348A
Standard
Tee
500
1,500
PE9279
Mechanical Specifications
Temperature
Operating Range,deg C

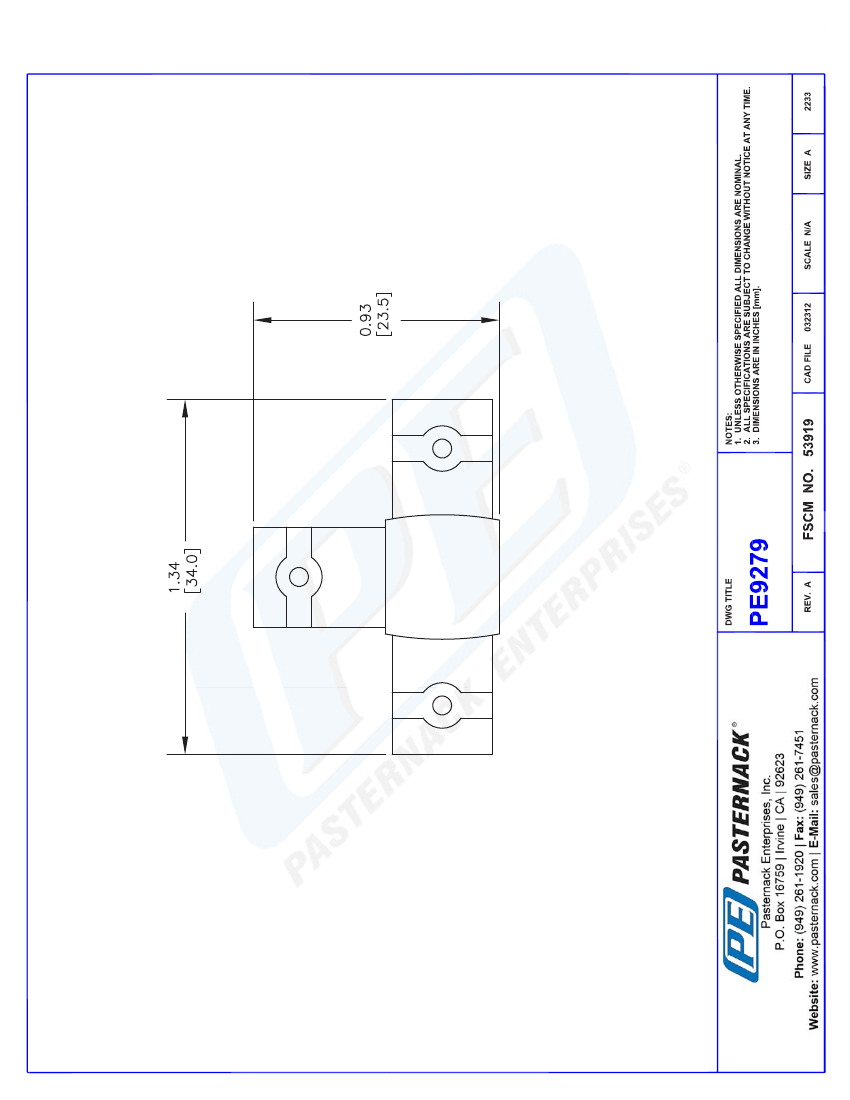

Size
Length, in [mm]
Height, in [mm]
.
-65 to +165
1.34 [34.04]
0.93 [23.62]
Connector 1
Type
Inner Conductor Material and Plating
Body Material and Plating
Body Plating Specification
Dielectric Type
Connector 2
Type
Inner Conductor Material and Plating
Body Material and Plating
Body Plating Specification
Dielectric Type
Connector 3
Type
Inner Conductor Material and Plating
Body Material and Plating
Body Plating Specification
Dielectric Type
BNC Twinax Jack
Brass, Gold
Brass, Nickel
100µ in. minimum
Teflon
BNC Twinax Jack
Beryllium Copper, Gold
Brass, Nickel
100µ in. minimum
Teflon
BNC Twinax Jack
Beryllium Copper, Gold
Brass, Nickel
100µ in. minimum
Teflon
Click the following link (or enter part number in “SEARCH” on website) to obtain additional part information including price,
inventory and certifications:
BNC Twinax Tee Adapter Jack-Jack-Jack PE9279
PE9279 REV
1
BNC Twinax Tee Adapter Jack-Jack-Jack
TECHNICAL DATA SHEET
Compliance Certifications
(visit www.Pasternack.com for current document)
RoHS Compliant
Yes
PE9279
Plotted and Other Data
Notes:
Values at 25 °C, sea level
