AEE16-1155-RC

Description
High Frequency Transformer
File Size410KB,1 Pages
ManufacturerALLIED [Allied Electronics]
Download Datasheet View All

AEE16-1155-RC Overview

High Frequency Transformer

RoHS

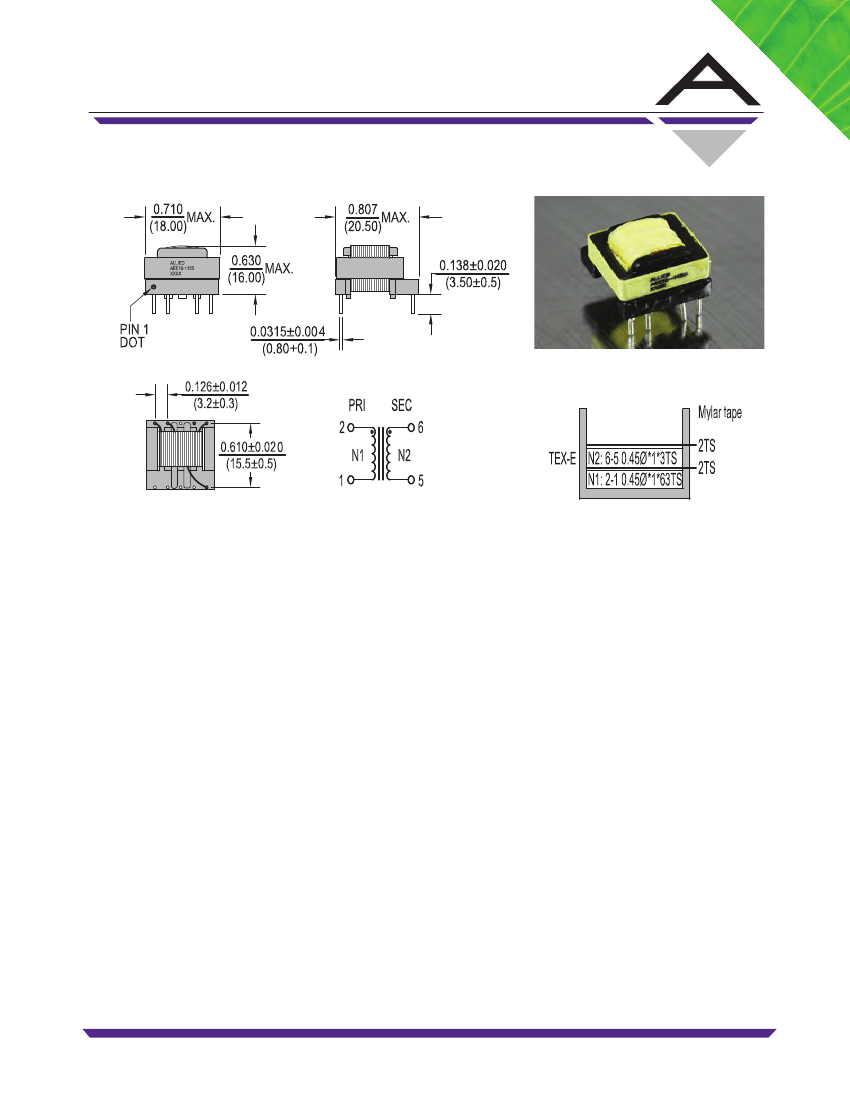

AEE16-1155
High Frequency Transformer
1
5
10
6
Pins 3, 8, 9,10 Removed
ELECTRICAL SPECIFICATIONS:
INDUCTANCE: 100KHz/0.1V (HP-4284A)
2 - 1: 235µH ± 10%
TURNS RATIO: 21:1
LEAKAGE INDUCTANCE: 100KHz/0.1V (HP-4284A)
2 - 1: 50µH MAX (SHORT 6-5)
DCR: (CH-502A AT 25ºC)
2 - 1: 0.33 OHM MAX
6 - 5: 24 mOHM MAX
HI-POT TEST:
PRI TO SEC : AC 3000V 3mA FOR 1 SEC
CORE TO COIL : AC 1000V 3mA FOR 1 SEC
INSULATION TEST:
PRI TO SEC & COIL TO CORE : 100 mOHM MIN BY DC 500V
OPERATING TEMPERATURE: -40ºC TO 130ºC
714-665-1140
ALLIED COMPONENTS INTERNATIONAL
REVISED 11/17/10
www.alliedcomponents.com
