Ordering number : EN6912D
2SA2039/2SC5706
SANYO Semiconductors
DATA SHEET
2SA2039/2SC5706
Applications
•
PNP/NPN Epitaxial Planar Silicon Transistor
High-Current Switching
Applications
DC / DC converter, relay drivers, lamp drivers, motor drivers, flash
Features
•
•
Adoption of FBET and MBIT processes
Low collector-to-emitter saturation voltage
•
•
Large current capacitance
High-speed switching
•
High allowable power dissipation
Specifications
( ): 2SA2039
Absolute Maximum Ratings
at Ta=25°C
Parameter
Collector-to-Base Voltage
Collector-to-Emitter Voltage
Collector-to-Emitter Voltage
Emitter-to-Base Voltage
Collector Current
Collector Current (Pulse)
Symbol
VCBO
VCES
VCEO
VEBO
IC
ICP
Conditions
Ratings
(--50)100
(--50)100
(--)50
(--)6
(--)5
(--)7.5
Unit
V
V
V
V
A
A
Continued on next page.
Package Dimensions
unit : mm (typ)
7518-003
6.5
5.0
4
2.3
1.5
0.5
Package Dimensions
unit : mm (typ)
7003-003
2SA2039-E
2SC5706-E
2SC5706-H
6.5
5.0
4
2.3
1.5
0.5
2SA2039-TL-E
2SC5706-TL-E
2SC5706-TL-H
5.5
7.0
0.8
1.6
7.5
0.6
1
2
3
0.5
1 : Base
2 : Collector
3 : Emitter
4 : Collector
SANYO : TP
0.6
1
2
0.8
1.2
3
2.5
0.85
0.7
5.5
7.0
0.5
0.85
1.2
0 to 0.2
1.2
2.3
2.3
1 : Base
2 : Collector
3 : Emitter
4 : Collector
SANYO : TP-FA
2.3
2.3
Product & Package Information
• Package : TP
• JEITA, JEDEC : SC-64, TO-251
• Minimum Packing Quantity : 500 pcs./bag
• Package : TP-FA
• JEITA, JEDEC : SC-63, TO-252
• Minimum Packing Quantity : 700 pcs./reel
Marking (TP, TP-FA)
A2039
LOT No.
Packing Type (TP-FA) : TL
C5706
Electrical Connection
2,4
1
LOT No.
TL
(For PNP, the polarity is reversed.)
3
http://www.sanyosemi.com/en/network/
82912 TKIM/42512EA TKIM/62405EA MSIM TB-00001404/30101 TSIM TA-3232 No.6912-1/10
2SA2039/2SC5706
Continued from preceding page.
Parameter
Base Current
Collector Dissipation
Junction Temperature
Storage Temperature
Symbol
IB
PC
Tj
Tstg
Tc=25°C
Conditions
Ratings
(-
-)1.2
0.8
15
150
--55 to +150
Unit
A
W
W
°C
°C
Electrical Characteristics
at Ta=25°C
Parameter
Collector Cutoff Current
Emitter Cutoff Current
DC Current Gain
Gain-Bandwidth Product
Output Capacitance
Collector-to-Emitter Saturation Voltage
Base-to-Emitter Saturation Voltage
Collector-to-Base Breakdown Voltage
Collector-to-Emitter Breakdown Voltage
Collector-to-Emitter Breakdown Voltage
Emitter-to-Base Breakdown Voltage
Turn-On Time
Storage Time
Fall Time
Symbol
ICBO
IEBO
hFE
fT
Cob
VCE(sat)1
VCE(sat)2
VBE(sat)
V(BR)CBO
V(BR)CES
V(BR)CEO
V(BR)EBO
ton
tstg
tf
Conditions
VCB=(--)40V, IE=0A
VEB=(--)4V, IC=0A
VCE=(--)2V, IC=(--)500mA
VCE=(--)10V, IC=(--)500mA
VCB=(--)10V, f=1MHz
IC=(--)1A, IB=(--)50mA
IC=(--)2A, IB=(--)100mA
VCE=(--)2V, IB=(--)100mA
IC=(--)10μA, IE=0A
IC=(--)100μA, RBE=0Ω
IC=(--)1mA, RBE=∞
IE=(--)10μA, IC=0A
See specified Test Circuit.
(--50)100
(--50)100
(--)50
(--)6
(30)35
(230)300
(15)20
200
(360)400
(24)15
(--115)90
(--255)160
(--)0.89
(--195)135
(--430)240
(--)1.2
Ratings
min
typ
max
(--)1
(--)1
560
MHz
pF
mV
mV
V
V
V
V
V
ns
ns
ns
Unit
μA
μA
Switching Time Test Circuit
PW=20μs
D.C. 1%
INPUT
VR10
50Ω
RB
+
100μF
VBE= --5V
+
470μF
VCC=25V
IB1
IB2
OUTPUT
25Ω
IC=10IB1= --10IB2=1A
For PNP, the polarity is reversed.
Ordering Information
Device
2SA2039-E
2SC5706-E
2SC5706-H
2SA2039-TL-E
2SC5706-TL-E
2SC5706-TL-H
Package
TP
TP
TP
TP-FA
TP-FA
TP-FA
Shipping
500pcs./bag
500pcs./bag
500pcs./bag
700pcs./reel
700pcs./reel
700pcs./reel
memo
Pb Free
Pb Free & Halogen Free
Pb Free
Pb Free & Halogen Free
No.6912-2/10
2SA2039/2SC5706
--5

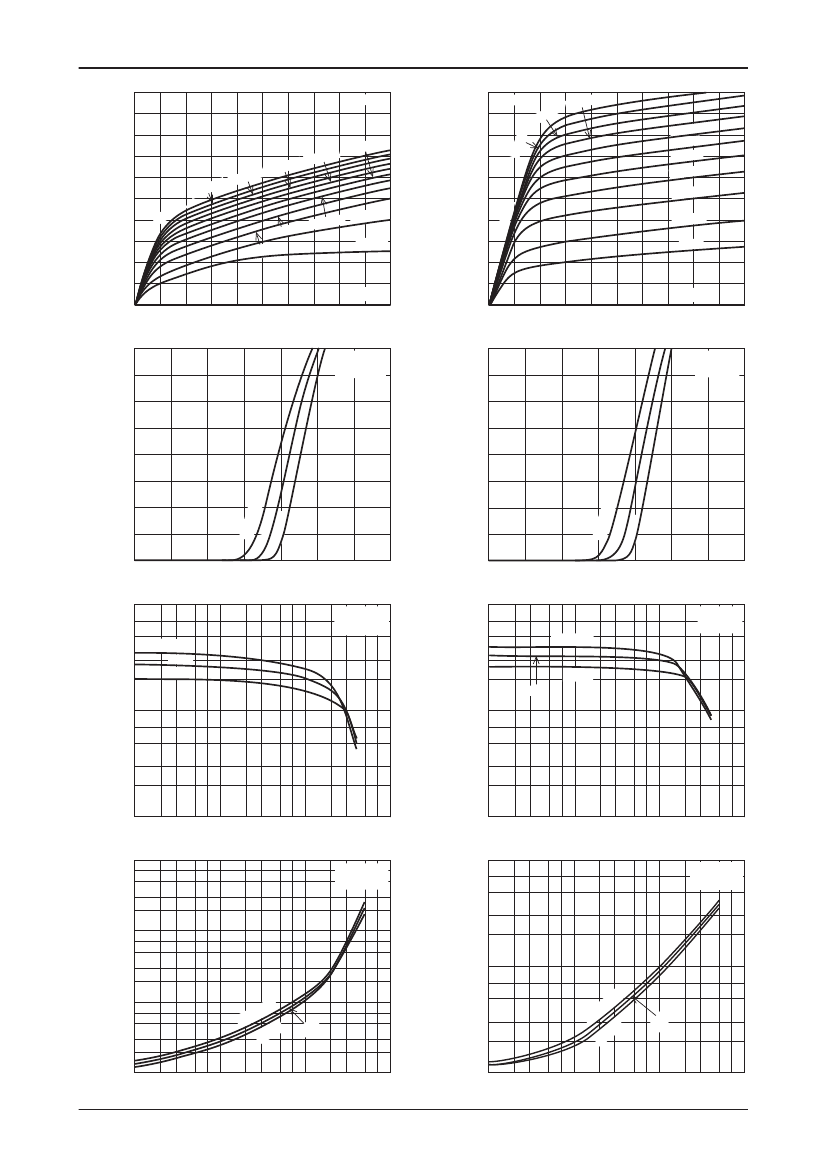

IC -- VCE
2SA2039
5
IC -- VCE
2SC5706
A
80m
Collector Current, IC -- A
50mA
A
--
0m
A
--6
--70m
0mA
A
--8
m
--90
00
--1
mA
70mA
--3
Collector Current, IC -- A
--4
4
3
60mA
50mA
40mA
30mA
90m
A
20mA
100m
A
2
--2
A
--30m
--20mA
--10mA
--40mA
--5mA
10mA
5mA
1
--1
0
0
--0.4
--0.8
--1.0
--1.2
IB=0mA
--1.4
IT02974
0
0
0.4
0.8
1.0
IB=0mA
1.2
1.4
IT02975
Collector-to-Emitter Voltage, VCE -- V
--4.0
--3.5
Collector-to-Emitter Voltage, VCE -- V
4.0
3.5
IC -- VBE
IC -- VBE
2SC5706
VCE=2V
2SA2039
VCE= --2V
Collector Current, IC -- A
Collector Current, IC -- A
--3.0
--2.5
--2.0
--1.5
3.0
2.5
2.0
1.5
1.0
0.5
0
Ta=7
5
°
C
25
°
C
--25
°
C
--1.0
--0.5
0
0
--0.2
--0.4
--0.6
--0.8
--1.0
--1.2
--1.4
0
0.2
0.4
0.6
Ta=7
5
°
C
25
°
C
--25
°
C
0.8
1.0
1.2
1.4
IT00155
Base-to-Emitter Voltage, VBE -- V
1000
7
5
IT00154
1000
7
5
Base-to-Emitter Voltage, VBE -- V
hFE -- IC
hFE -- IC
Ta=75
°
C
--25
°
C
25
°
C
2SC5706
VCE=2V
2SA2039
VCE= --2V
DC Current Gain, hFE
DC Current Gain, hFE
3
2
Ta=75°C
25
°
C
--25
°
C
3
2
100
7
5
3
2
100
7
5
3
2
10
--0.01
2
3
5 7 --0.1
2
3
5 7 --1.0
2
3
Collector Current, IC -- A
--10000
7
5
3
2
5 7 --10
IT00156
10
0.01
2
3
5 7 0.1
2
3
5 7 1.0
2
3
VCE(sat) -- IC
Collector Current, IC -- A
1000
5 7 10
IT00157
VCE(sat) -- IC
2SC5706
IC / IB=20
Collector-to-Emitter
Saturation Voltage, VCE(sat) -- mV
Collector-to-Emitter
Saturation Voltage, VCE(sat) -- mV
2SA2039
IC / IB=20
7
5
3
2
--1000
7
5
3
2
--100
7
5
3
2
--10
--0.01
2
3
5 7 --0.1
2
3
5 7 --1.0
2
3
5 7 --10
IT02976
100
7
5
3
2
5
°
C
a=7
T
°
C
--25
°
C
25
°
C
75
=
Ta
C
5
°
-2
-
10
0.01
2
3
5 7 0.1
2
3
5 7 1.0
25
2
°
C
3
Collector Current, IC -- A
Collector Current, IC -- A
5 7 10
IT02978
No.6912-3/10
2SA2039/2SC5706
--10000
7
5
3
2
VCE(sat) -- IC
2SA2039
IC / IB=50
10000
VCE(sat) -- IC
2SC5706
IC / IB=50
Collector-to-Emitter
Saturation Voltage, VCE(sat) -- mV
Collector-to-Emitter
Saturation Voltage, VCE(sat) -- mV
7
5
3
2
1000
7
5
3
2
100
7
5
3
2
--1000
7
5
3
2
--100
7
5
3
2
--10
--0.01
2
3
5 7 --0.1
5
°
C
a=7
T
5
°
C
--2
C
25
°
2
3
5 7 --1.0
2
3
7
Ta=
5
°
C
5
--2
°
C
25
2
3
5 7 0.1
2
3
°
C
2
3
5 7 10
IT02979
Collector Current, IC -- A
--10
7
5 7 --10
IT02977
10
0.01
5 7 1.0
VBE(sat) -- IC
Base-to-Emitter
Saturation Voltage, VBE(sat) -- V
2SA2039
IC / IB=50
Collector Current, IC -- A
10
7
5
3
2
1.0
7
5
3
2
0.1
0.01
VBE(sat) -- IC
Base-to-Emitter
Saturation Voltage, VBE(sat) -- V
5
3
2
2SC5706
IC / IB=50
--1.0
7
5
3
2
Ta= --25
°
C
Ta= --25
°
C
75
°
C
25
°
C
75
°
C
25
°
C
--0.1
--0.01
2
3
5 7 --0.1
2
3
5 7 --1.0
2
3
Collector Current, IC -- A
5
3
5 7 --10
IT00162
2
3
5 7 0.1
2
3
5 7 1.0
2
3
Collector Current, IC -- A
5
5 7 10
IT00163

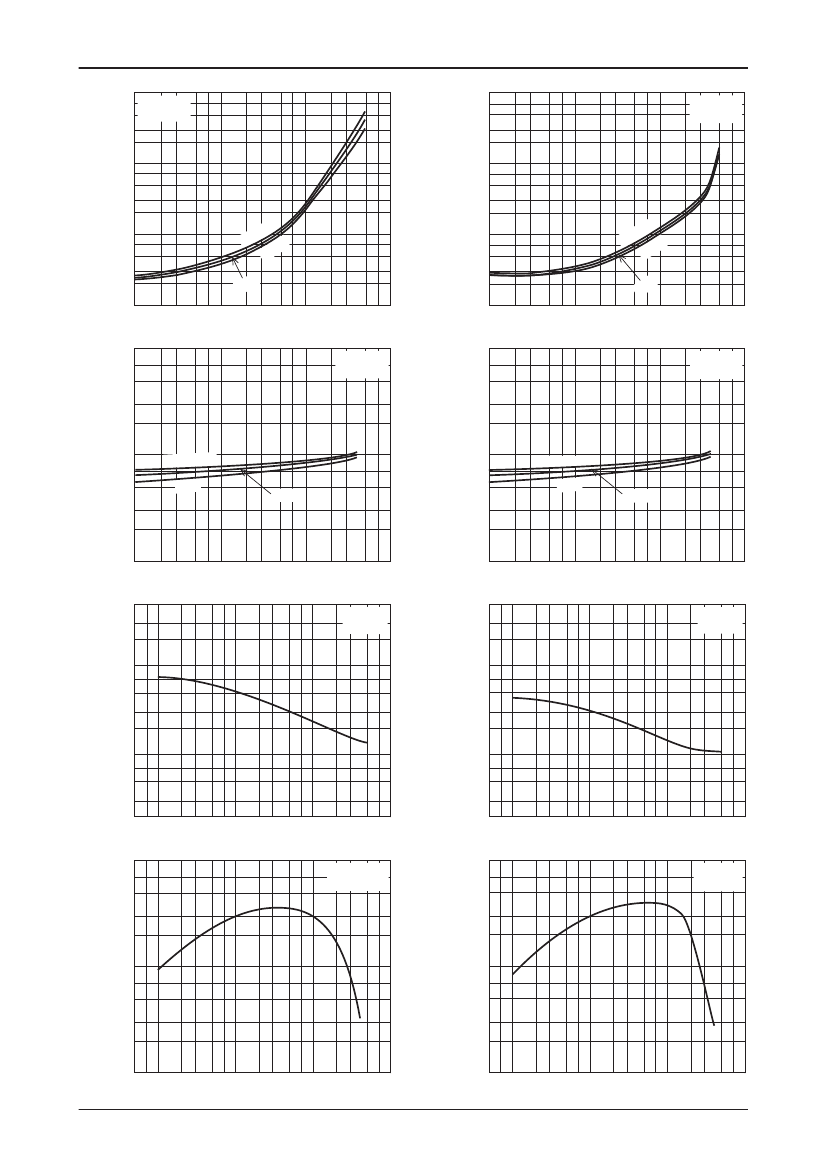

Cob -- VCB
2SA2039
f=1MHz
Output Capacitance, Cob -- pF
Cob -- VCB
3
2
100
7
5
3
2
10
7
5
3
2
2SC5706
f=1MHz
Output Capacitance, Cob -- pF
2
100
7
5
3
2
10
7
5
3
2
5 7 --0.1
2 3
5 7 --1.0
2 3
5 7 --10
2 3
5 7 --100
IT00164
5 7 0.1
2
3
5 7 1.0
2
3
5 7 10
2
3
Collector-to-Base Voltage, VCB -- V
1000
7
f T -- IC
Gain-Bandwidth Product, f T -- MHz
2SA2039
VCE= --10V
Collector-to-Base Voltage, VCB -- V
1000
7
5
3
2
5 7 100
IT00165
f T -- IC
Gain-Bandwidth Product, f T -- MHz
5
3
2
2SC5706
VCE=10V
100
7
5
3
2
100
7
5
3
2
10
5 7 --0.01
2
3
5 7 --0.1
2
3
5 7 --1.0
2
3
10
Collector Current, IC -- A
5 7 --10
IT00166
5
0.01
2
3
5 7 0.1
2
3
5 7 1.0
2
3
Collector Current, IC -- A
5 7 10
IT00167
No.6912-4/10
2SA2039/2SC5706
2
10
7
5
ASO
ICP=7.5A
10ms
1ms
50
0
μ
DC
IC=5A
s
op
er
ati
DC
on
op
(T
era
c=
tio
25
n(
°
C
Ta
)
=2
5
°
C)
1.0
0.9
PC -- Ta
2SA2039 / 2SC5706
100ms
Collector Dissipation, PC -- W
Collector Current, IC -- A
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
s
0
μ
10
3
2
1.0
7
5
3
2
0.1
7
5
3
2
No
he
at
sin
k
0.01
0.1
2SA2039 / 2SC5706
Tc=25
°
C
Single pulse
For PNP, the minus sign(--)is omitted
2
3
5 7 1.0
2
3
5 7 10
2
3
Collector-to-Emitter Voltage, VCE -- V
18
16
15
14
12
10
8
6
4
2
0
0
20
40
60
80
100
120
5 7 100
IT02980
0
20
40
60
80
100
120
140
160
Ambient Temperature, Ta --
°
C
IT02981
PC -- Tc
2SA2039 / 2SC5706
Collector Dissipation, PC -- W
140
160
Case Temperature, Tc --
°
C
IT02982
No.6912-5/10
