XC6233
シリーズ
突入電流防止機½付き
200mA
高速
LDO
レギュレータ
JTR03066-002
■概要
XC6233
シリーズは高精度、高リップル除去、½ドロップアウトを実現した
200mA
高速
LDO
レギュレータ
IC
です。本
IC
は

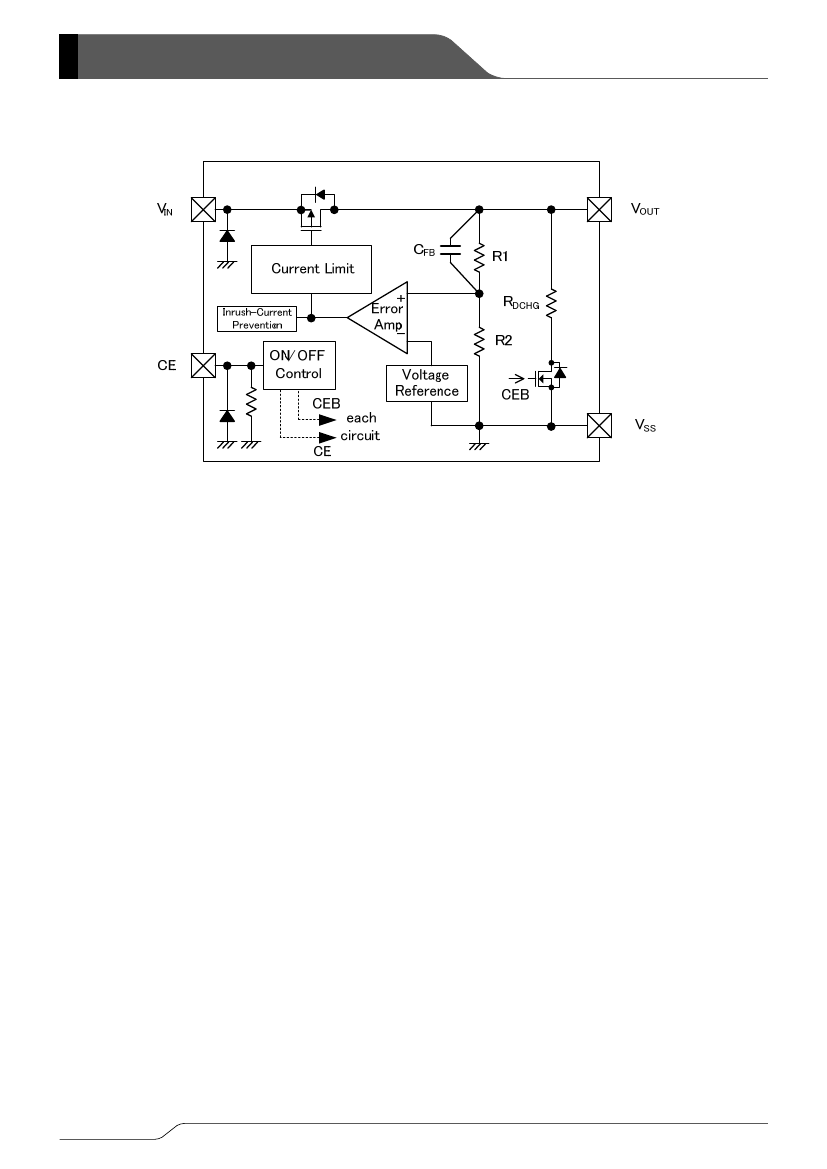

基準電圧源、誤差増幅器、ドライバトランジスタ、電流制限回路、½相補償回路、突入電流防止回路 等から構成されています。
出力電圧はレーザートリミング技術により、1.2V½3.6V まで
0.05V
ステップで精度±1％以内に設定可½です。
CE
端子を制御することにより、レギュレータ出力をオフさせスタンバイ状態にする事が可½です。
またスタンバイ状態のとき、出力安定化コンデンサ(C
L
)にチャージされた電荷を V
OUT
端子-V
SS
端子間の内部スイッチにより
ディスチャージすることが可½です。このディスチャージ機½により
V
OUT
端子を高速に
Low
レベルに戻すことが出来ます。
出力安定化コンデンサ(C
L
)はセラミックコンデンサ等の½ ESR
コンデンサに対応し、良½な過渡応答特性により負荷変動時にも
安定した出力電圧を供給できます。
過電流保護回路を内蔵しており、出力電流が電流制限に達すると保護回路が動½します。
■用途
● モバイル
● ワイヤレス
● モジュール
● 携帯電話
● スマートフォン
■特長
最大出力電流
入力電圧範囲
出力電圧範囲
入出力電½差
½消費電流
スタンバイ電流
高リップル除去
CE
端子機½
保護回路
外付けコンデンサ
動½周囲温度
パッケージ
:
:
:
:
:
:
:
:
:
:
:
:
200mA
1.7V½5.5V
1.2V½3.6V (±1%) 0.05V
ステップ
240mV@I
OUT
=200mA (V
OUT
=3.0V)
45μA (TYP.)
0.1μA
以下
75dB@1kHz
ハイアクティブ
C
L
放電機½
電流制限
255mA (TYP.)
短絡電流
60mA (TYP.)
セラミックコンデンサ
1.0μF
-40℃½+85℃
USP-4
SSOT-24
SOT-25
環境への配慮
:
EU RoHS
指令対応、鉛フリー
■代表標準回路
■代表特性例
XC6233(V
OUT
=1.8V)
V
CE
=0V→2.8V, tr=5μs, Ta=25℃
V
IN
=2.8V, C
IN
=C
L
=1.0μF(ceramic)
CE Input Voltage
V
IN
C
IN
:1.0μF
（ceramic)
V
IN
V
OUT
C
L
:1.0μF
（ceramic)
V
OUT
3.0
2.0
1.0
0.0
-1.0
-2.0
250
200
150
100
50
0
Rush Current : I
RUSH
(mA)
INPUT
ON
OFF
CE
V
SS
Voltage : (V)
Output Voltage
Rush Current
-3.0
Time (40μs/div)
-50
