XC6423
シリーズ
突入電流防止機½付き 超小型
300mA Dual
高速
LDO
レギュレータ
JTR03068-001
■概要
XC6423
シリーズは高精度、高リップル除去、½ドロップアウトを実現した
300mA
高速
LDO
を
2ch
搭載した超小型
CMOS
レギュレータ
IC
です。300mA
Dual
高速
LDO
レギュレータ
IC
を
1.2mm×1.2mm×h0.4mm(MAX.)サイズの超小型・高放熱パッケージ
”LGA-6A01”に封入したことで高密度に実装可½です。
出力電圧はレーザートリミング技術により高精度±1％を実現。
各
EN
端子を制御することにより、レギュレータ出力を独立にオフさせスタンバイ状態にする事が可½です。 また、スタンバイ状態の
時、出力コンデンサ(C
L
)の電荷を内部スイッチによりディスチャージすることで、V
OUT
端子を高速に
V
SS
レベルに戻すことが出来ます。
出力安定化コンデンサ（C
L
）はセラミックコンデンサ等の½
ESR
コンデンサに対応し、良½な過渡応答特性により負荷変動時にも
安定した出力電圧を供給できます。 過電流保護回路と過熱保護回路を内蔵しており出力電流が電流制限に達するかジャンクション
温度が制限温度に達した場合に保護回路が動½します。 各レギュレータは完全にアイ½レーションされているため、出力負荷変動
等における各レギュレータ間の干渉を非常に小さく抑えることが可½です。
■用途
● 携帯電話
● ワイヤレス
● モバイル
● モジュール
■特長
最大出力電流
入力電圧範囲
出力電圧範囲
高精度
入出力電½差
½消費電流
スタンバイ電流
高リップル除去
EN 端子機½
保護回路
:
:
:
:
:
:
:
:
:
:
300mA
1.6V½5.5V
1.2V½3.6V 0.05V
ステップ
±1% (V
OUT
≧2.00V)
±20mV (V
OUT
≦1.95V)
95mV＠I
OUT
=150mA (V
OUT
=3.0V)
90μA / ch (TYP.)
0.1μA
以下
75dB@1kHz
ハイアクティブ
C
L
放電機½
電流制限
450mA
（TYP.）
短絡電流
125mA
（TYP.）
突入電流防止機½
サーマルシャットダウン
½
ESR
コンデンサ対応
動½周囲温度
パッケージ
環境への配慮
:
:
:
:
セラミックコンデンサ
1.0μF
-40℃½+85℃
LGA-6A01
EU RoHS
指令対応、鉛フリー

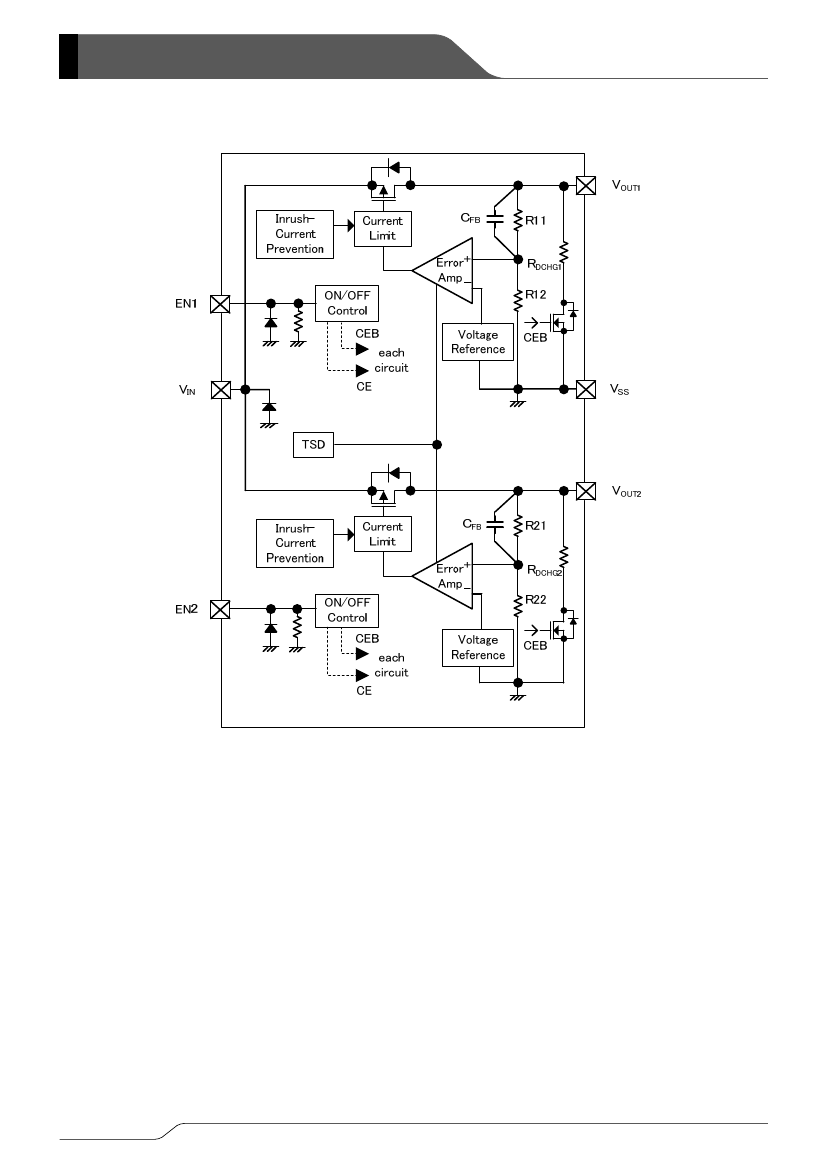

■代表標準回路
■代表特性例
XC6423(V
OUT
=2.5V)
C
IN
=1.0μF(ceramic), C
L
=1.0μF(ceramic)
500
Dropout Voltage : Vdiff(mV)
85℃
400
300
200
100
0
0
50
100
150
200
25℃
-40℃
250
300
Output Current : I
OUT
(mA)
1/24
XC6423
シリーズ
■端子配列
■端子説明
PIN NUMBER
LGA-6A01
1
2
3
4
5
6
PIN NAME
V
OUT2
V
OUT1
V
SS
EN1
V
IN
EN2
FUNCTIONS
Output 2
Output 1
Ground
ON/OFF Control 1
Power Supply Input
ON/OFF Control 2
■機½表
XC6423
シリーズ
AB
タイプ
PIN NAME
SIGNAL
L
STATUS
Stand-by
Active
Stand-by*
EN
H
OPEN
H=High Level , L=Low Level
* EN
端子
OPEN
時は、IC 内部のプルダウン抵抗により、EN 端子電圧は
L
レベルに固定されます。
■絶対最大定格
PARAMETER
Input Voltage
Output Current
Output Voltage1
Output Voltage2
EN Input Voltage1
EN Input Voltage2
Power Dissipation
LGA-6A01
Operating Ambient Temperature
Storage Temperature
各電圧定格は
V
SS
が基準となります。
(*1)
(*2)
(*3)
Ta=25℃
SYMBOL
V
IN
I
OUT1
+I
OUT2
V
OUT1
, V
OUT2
V
EN1
, V
EN2
Pd
Topr
Tstg
RATINGS
-0.3½+7.0
1100
(*1)
-0.3½V
IN
+0.3 or +7.0
(*2)
-0.3½+7.0
650 (PCB)
(*3)
-40½+85
-55½+125
UNITS
V
mA
V
V
mW
℃
℃
I
OUT
は
Pd > {(V
IN
-V
OUT1
)×I
OUT1
+ (V
IN
-V
OUT2
)×I
OUT2
}
以下でご½用下さい。
最大値は
V
IN
+0.3
と+7.0 いずれか½い方になります。
基板実装時の許容損失の参考データとなります。
4/24
XC6423
シリーズ
■電気的特性
XC6423 シリーズ
PARAMETER
レギュレータ１、レギュレータ２ 共通
SYMBOL
CONDITIONS
V
OUT
≧2.0V,
I
OUT
=10mA
(*6)
Ta=25℃
MIN.
V
OUT(T)
×0.99
(*2)
TYP.
V
OUT(T)
“E-0”
(*2)
MAX.
V
OUT(T)
×1.01
(*2)
UNITS
CIRCUIT
(*3)
Output Voltage
V
OUT(E)
(*1)
V
OUT
＜2.0V,
I
OUT
=10mA
Maximum Output Current
Load Regulation
Dropout Voltage
Supply Current
Stand-by Current
I
OUTMAX
ΔV
OUT
Vdif
(*4)
V
OUT(T)
½
0.02
(*2)
V
OUT(T)
“E-0”
(*2)
V
OUT(T)
+0.02
(*2)
V
①
(*3)
-
0.1mA≦I
OUT
≦300mA
I
OUT
=300mA
I
OUT
=0mA
V
EN
=V
SS
V
OUT(T)
≦2.0V,
I
OUT
=30mA
300
-
-
-
-
-
17
“E-1”
90
0.01
(*5)
-
37
mA
mV
mV
μA
μA
①
①
①
②
②
I
DD
I
STB
190
0.10
Line Regulation
ΔV
OUT
/
(ΔV
IN
・V
OUT
)
2.5V≦V
IN
≦5.5V
-
V
OUT(T)
≧2.05V,
I
OUT
=30mA
V
OUT(T)
+0.5V≦V
IN
≦5.5V
0.02
0.10
%/V
①
Input Voltage
Output Voltage
Temperature Characteristics
(R&D Value)
Power Supply
Rejection Ratio
Current Limit
Short-circuit Current
EN "H" Level Voltage
EN "L" Level Voltage
EN "H" Level Current
EN "L" Level Current
C
L
Auto-discharge
Resistance
Inrush Current
Thermal Shutdown
Detect Temperature
Thermal Shutdown
Release Temperature
Thermal Shutdown
Hysteresis Width
(*1)
(*2)
(*3)
(*4)
V
IN
ΔV
OUT
/
(ΔTopr・V
OUT
)
-
I
OUT
=10mA,
-40℃≦Topr≦85℃
V
IN
={V
OUT(T)
+1.0}+0.5Vp-p
AC
1.6
-
-
±100
5.5
-
V
ppm /℃
①
①
PSRR
I
LIM
I
SHORT
V
ENH
V
ENL
I
ENH
I
ENL
R
DCHG
I
RUSH
T
TSD
T
TSR
T
TSD
－T
TSR
V
EN=
V
OUT(T)
+1.0V
I
OUT
=30mA, f=1kHz
-
V
OUT
=V
SS
-
-
V
EN
=V
IN
=5.5V
V
EN
=V
SS
V
IN
=5.5V, V
EN
=V
SS
,
V
OUT
=2.0V
V
IN
=5.5V, V
CE
=0→5.5V
ジャンクション温度
ジャンクション温度
ジャンクション温度
-
310
-
0.9
V
SS
2.9
-0.1
-
-
-
-
-
75
450
125
-
-
6.0
-
230
150
150
125
25
-
-
-
5.5
0.3
9.5
0.1
-
-
-
-
-
dB
mA
mA
V
V
μA
μA
Ω
mA
℃
℃
℃
③
①
①
①
①
①
①
①
②
①
①
①
特に指定がない場合、V
IN
=V
OUT(T)
+1.0V, V
EN
=V
IN
V
OUT(E)
:
実際の出力電圧値。
V
OUT(T)
:
設定出力電圧値。
E-0: OUTPUT VOLTAGE
電圧別一覧表を参照。
Vdif={V
IN1
-V
OUT1
}と定義する。
V
IN1
:
入力電圧を徐々に下げて
V
OUT1
が出力された時の入力電圧値。
V
OUT1
: I
OUT
毎に十分安定した
V
IN
(=V
OUT(T)
+1.0V)を入力したときの出力電圧に対して 98%の電圧。
(*5)
(*6)
E-1: DROPOUT VOLTAGE
電圧別一覧表を参照。
E-1:
各
ch.測定時にはもう一方の ch.については動½ OFF(V
EN
=V
SS
)とする。
5/24
