SEAF-20-05.0-S-04-1-A

Description
Board Stacking Connector, 80 Contact(s), 4 Row(s), Female, Straight, Surface Mount Terminal, Socket,
CategoryThe connector    The connector
File Size1MB,6 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

SEAF-20-05.0-S-04-1-A Overview

Board Stacking Connector, 80 Contact(s), 4 Row(s), Female, Straight, Surface Mount Terminal, Socket,

SEAF-20-05.0-S-04-1-A Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
MakerSAMTEC
Reach Compliance Codenot_compliant
body width0.421 inch
subject depth0.199 inch
body length1.229 inch
Body/casing typeSOCKET
Connector typeBOARD STACKING CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedMatte Tin (Sn)
Contact point genderFEMALE
contact modeRECTANGULAR
Contact styleBELLOWED TYPE
DIN complianceNO
Filter functionNO
IEC complianceNO
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER (LCP)
JESD-609 codee3
MIL complianceNO
Plug contact pitch0.05 inch
Mixed contactsNO
Installation methodSTRAIGHT
Installation typeBOARD
PCB row number4
Number of rows loaded4
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
Terminal pitch1.27 mm
Termination typeSURFACE MOUNT
Total number of contacts80
REVISION AR

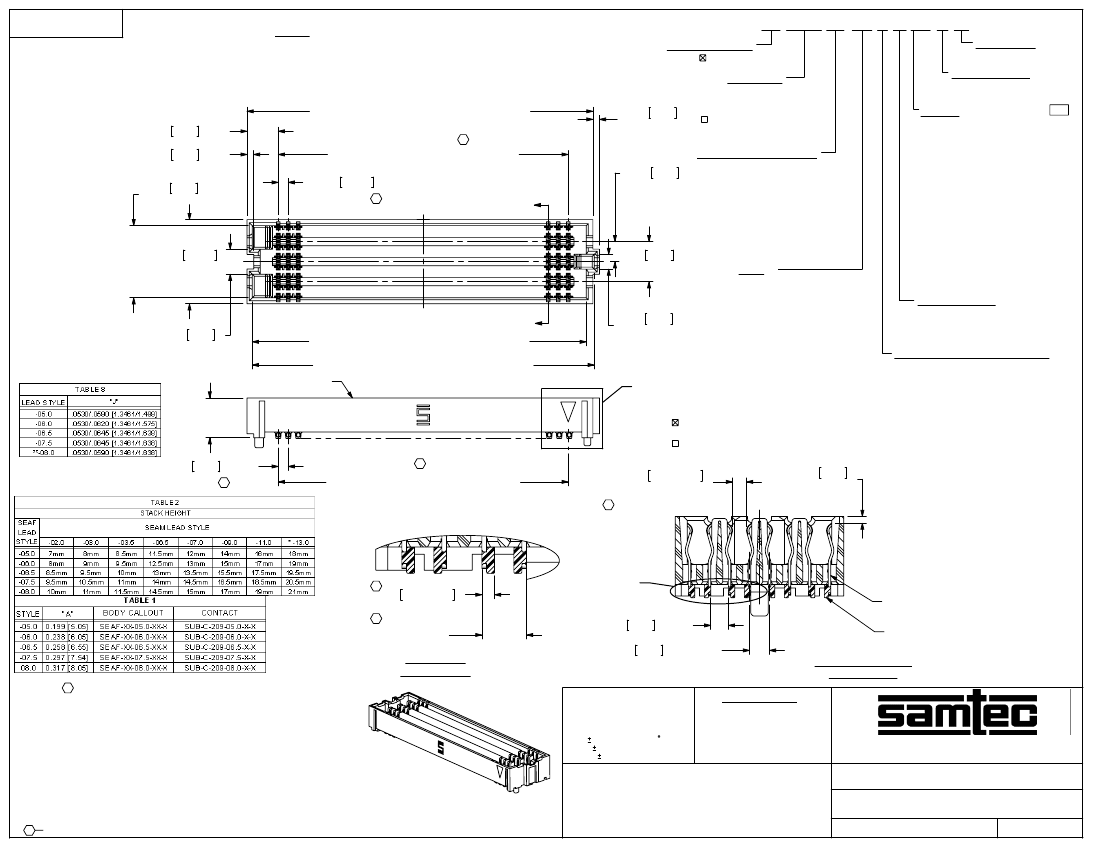

-08: 8 ROW
(SEAF-30-05.0-XX-08-1-A-XX-K-TR SHOWN)
(ALL CONTACTS, POLYIMIDE NOT SHOWN FOR CLARITY)
FIG. 1
SEAF-XX-XX.X-XX-XX-X-A-XX-K-TR
No OF POSITIONS
****-10, ***-15, *****-19,
-20, -25, -30, -40, -50
(PER ROW)
LEAD STYLE
-05.0: .199[5.06] HEIGHT
-06.0: .238[6.05] HEIGHT
-06.5: .258[6.55] HEIGHT
.033 0.84
-07.5: .297[7.54] HEIGHT
REF
**-08.0:
.317[8.05] HEIGHT
(SEE TABLE 1)
PLATING SPECIFICATION
-L: LIGHT GOLD IN CONTACT
.100 2.54
AREA, MATTE TIN ON TAIL
(USE SUB-C-209-XX.X-L-X)
REF (TYP)
-SM: SELECTIVE GOLD IN
CONTACT AREA, MATTE TIN
08
ON TAIL. (USE SUB-C-209-XX.X-S-X)
-S: SELECTIVE GOLD IN CONTACT
AREA, MATTE TIN ON TAIL.
(USE SUB-C-209-XX.X-S-X)
.200 5.08
REF
ROW

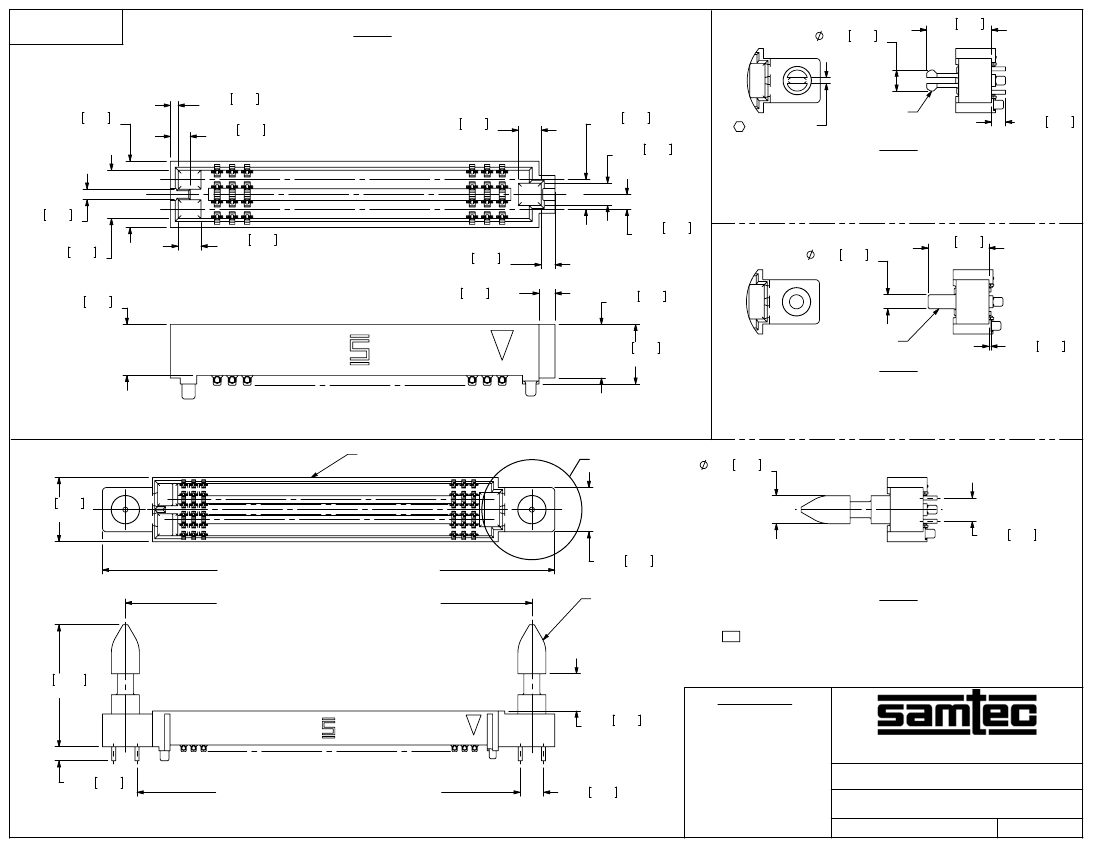

-04: 4 ROWS (SEE FIG 12, SHT 5)

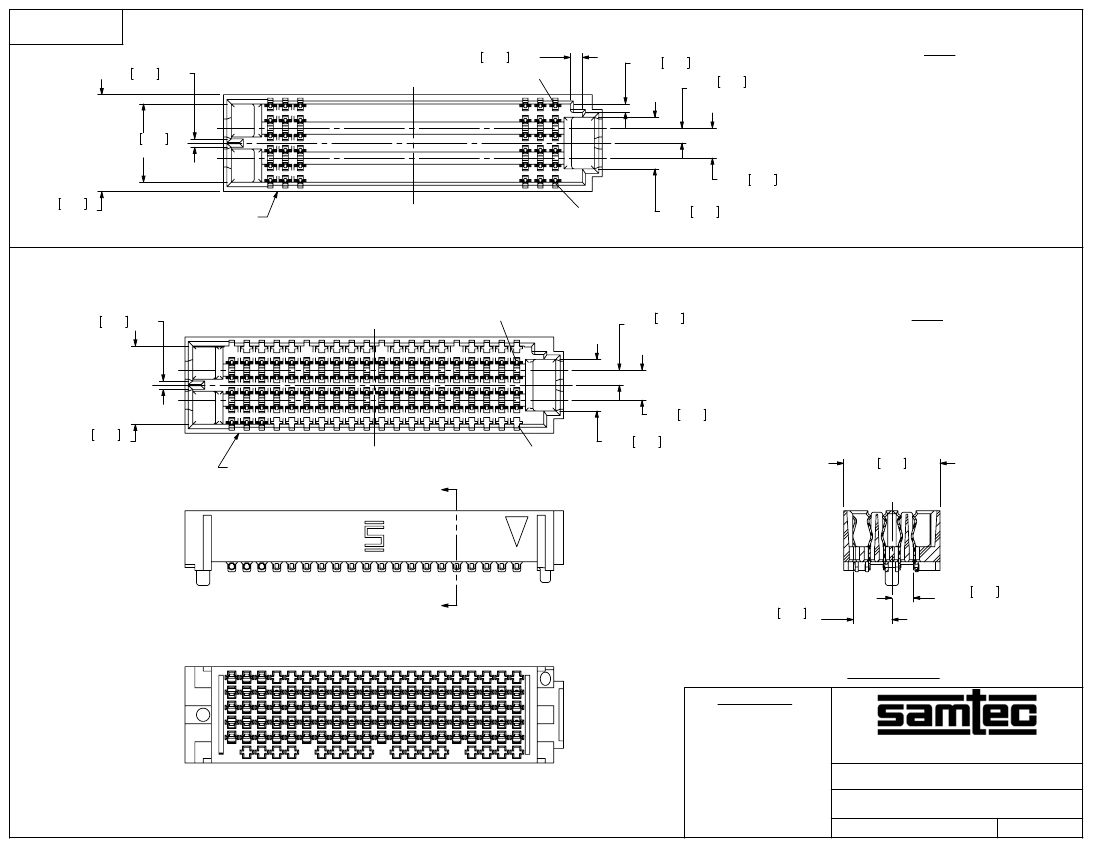

-05: 5 ROWS (SEE FIG 6, SHT 3)
-06: 6 ROWS (SEE FIG 5, SHT 3)
01
-08: 8 ROWS (SEE FIG 1)

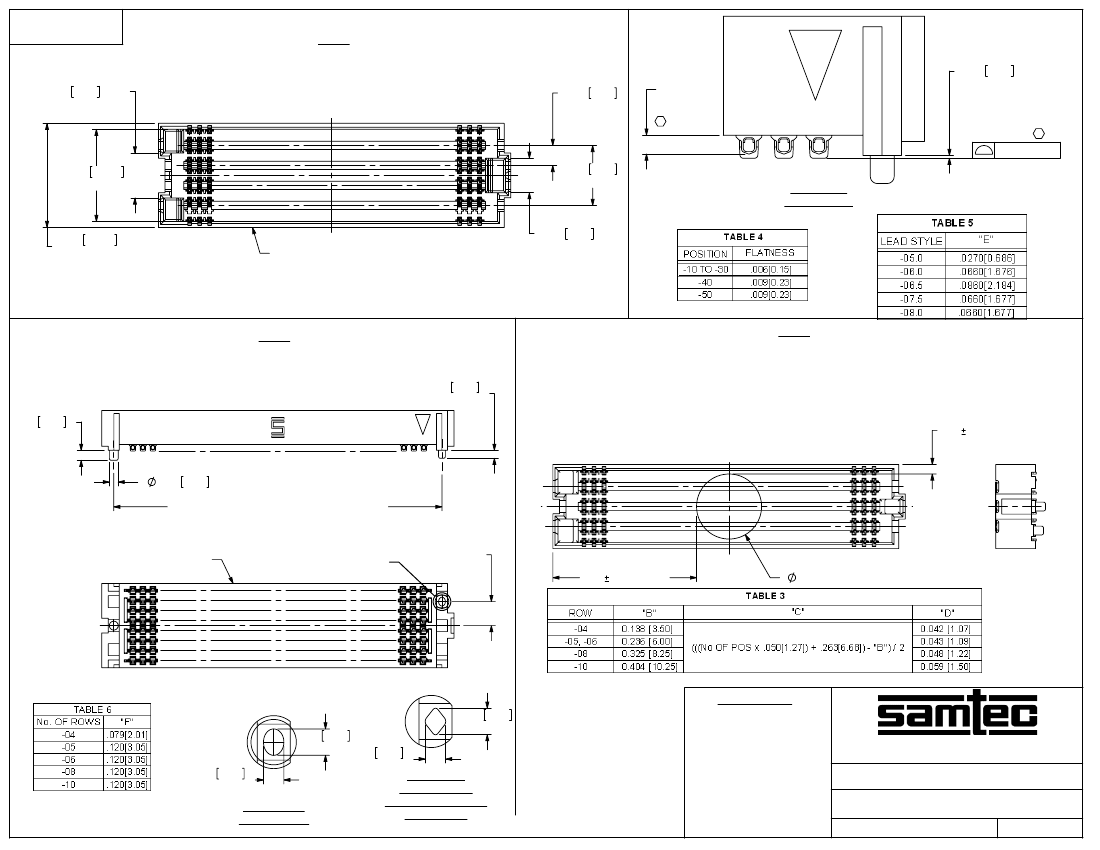

.074 1.88 -10: 10 ROWS (SEE FIG 2, SHT 2)
REF
TAPE & REEL
(SEE NOTES 8, 9 & 10)
POLYIMIDE PAD
(SEE FIG 4, SHT 2)
(SEE NOTE 7)
OPTION
AR
-LP: LATCH POST OPTION
(SEE FIG 13, SHT 5)
(ONLY AVAILABLE WITH -O5.O
LEAD STYLE, 4, 6, 8 & 10 ROWS)

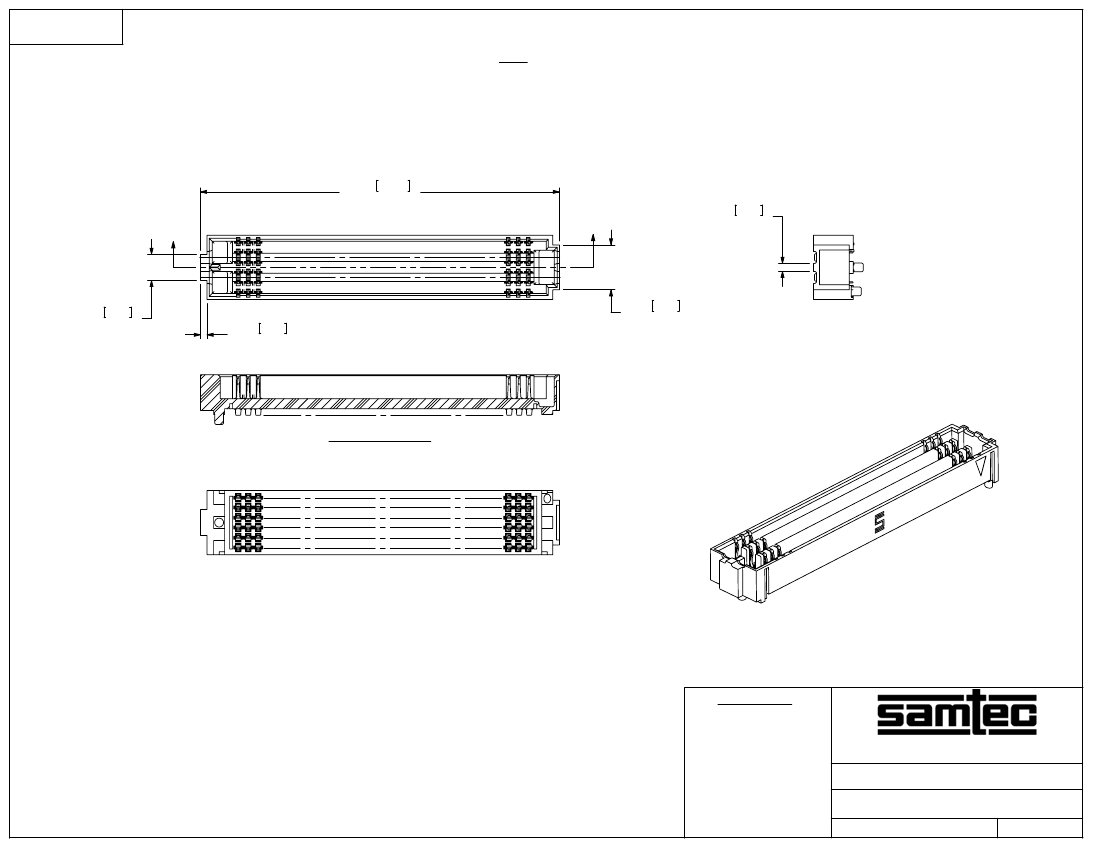

**-N: NOTCH
(SEE FIG 7, SHT 4)
(ONLY AVAILIBLE IN
SEAF-30-05.0-XX-06-X-XX)
**-RP: RETENTION PIN
(SEE FIG 16, SHT 5)
(ONLY AVAILABLE WITH -O5.O
LEAD STYLE, 6, 8 & 10 ROWS)
-PP: POLARIZATION PIN
(SEE FIG 17, SHT 5)
(ONLY AVAILABLE WITH -O5.O
LEAD STYLE, 6, 8 & 10 ROWS)
ALIGNMENT PIN
(SEE FIG 3, SHT 2)
(SEE NOTE 6)
(SEE NOTE 13)
(No OF POS x .050[1.27]) + .229[5.82] REF
.156 3.96 REF
.033 0.84 REF
.361 9.17
REF
C
(No OF POS -1) x .0500[1.270] (TYP)
.0500 1.270 (TYP)
C
C
L
"A"
.421 10.69
REF
C
L
.125 3.18
REF
"A"
(No OF POS x .050[1.27]) + .170[4.32] REF
(No OF POS x .050[1.27]) + .210[5.33] REF
SEAF-XX-XX.X-08
"A" REF
.050 1.27 (TYP)
* = NOT TOOLED
C
C
(No OF POS - 1) x .0500[1.270] (TYP)
**
= NOT RELEASED FOR PRODUCTION.
SOLDER COMPOSITION & STYLE
***
= ONLY AVAILABLE WITH BODY
-1: 63% TIN / 37% LEAD
HEIGHT -05.0 AND -10 ROW.
CHARGE TAIL
****
= 10 POSITION ONLY AVAILABLE
(USE SUB-C-209-XX.X-S-1)
'B'
IN 4 ROW
-2:
95.5% TIN/3.8% SILVER/.7% COPPER
*****=ONLY
AVAILABLE WITH -06.5
CHARGE TAIL
LEAD STYLE AND -06 ROW.
(USE SUB-C-209-XX.X-S-2)
=ONLY AVAILABLE WITH -05.0 AND -06.5
-3: 63% TIN / 37% LEAD
LEAD STYLE AND -04 ROW
=ONLY AVAILABLE WITH 30 POS & 4 ROW
CRIMP TAIL
(USE SUB-C-305-XX.X-X-1)
(SEE FIG 15, SHT 6)
(ONLY AVAILABLE ON -05.0,
.017 0.42
.035±.005 0.89±0.13
-06.0, -06.5 & -07.5 LEAD STYLES)
(REF)
(TYP)
-4: 95.5% TIN/3.8% SILVER/.7% COPPER
CRIMP TAIL
C
C
L
(USE SUB-C-305-XX.X-X-2)
(SEE FIG 15, SHT 6)
(ONLY AVAILABLE ON -05.0,
-06.0, -06.5 & -07.5 LEAD STYLES)
.016±.003 0.40±0.08
C
C
'T'
SUB-C-209-XX.X-X-X
.044 1.12 (TYP)
.050 1.27 REF (TYP)
C
L
C
L
SOLDER CHARGE
"J" (TYP)
(SEE TABLE 8)
C
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PUSHOUT FORCE: .75 LBS.
3. NOTE DELETED.
4. 5 ROW SOLDER TAILS ARE NOT SYMMETRICAL WITH BODY
WIDTH (DIM .321[8.15]); SEE FIG. 6, SHEET 3).
5. INSPECT DIMENSION AT 4 CORNERS OF PART.
6. WITHOUT -A AVAILABLE FOR EXISTING CUSTOMERS ONLY AS OF REVISION Y.
7. POLYIMIDE PAD WILL BE SUPPLIED WHETHER OR NOT -K IS SPECIFIED.
8. TAPE & REEL WILL BE SUPPLIED WHETHER OR NOT -TR IS SPECIFIED.
9. FOR QUANTITIES UP TO 49 PIECES, NO LEADER, TRAILER, OR REEL WILL BE SUPPLIED.
FOR QUANTITIES OF 50 - 124 PIECES, NO LEADER OR TRAILER WILL BE SUPPLIED.
10. ATTACH LABEL "SEAX-0001" TO EACH TAPE & REEL PACKAGE.
11. SEE RECOMMENDED FOOTPRINT DRAWING FOR STENCIL REQUIREMENTS.
12. SOLDER CHARGE VOLUME IS .891 x 10^-5 IN ^3 REF.
13. FOR VITA REQUIREMENTS, -A PIN SHOULD NOT BE ORDERED.
14. SLOT ORIENTATION MUST BE AS SHOWN.
DETAIL 'T'
SCALE 8 : 1
SECTION "A"-"A"
SCALE 4 : 1
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
INSULATOR: LCP, COLOR: BLACK
CONTACT OR TERMINAL: COPPER ALLOY
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
.050 PITCH SOCKET ARRAY ASSEMBLY
SHEET
1
OF
6
SEAF-XX-XX.X-XX-XX-X-A-XX-K-TR
F:\DWG\MISC\MKTG\SEAF-XX-XX.X-XX-XX-X-A-XX-K-TR-MKT.SLDDRW
BY:
BRATCHER 05/27/2004
