2016-06-02
Power TOPLED Lens
Datasheet
Version 2.3
LB E63C

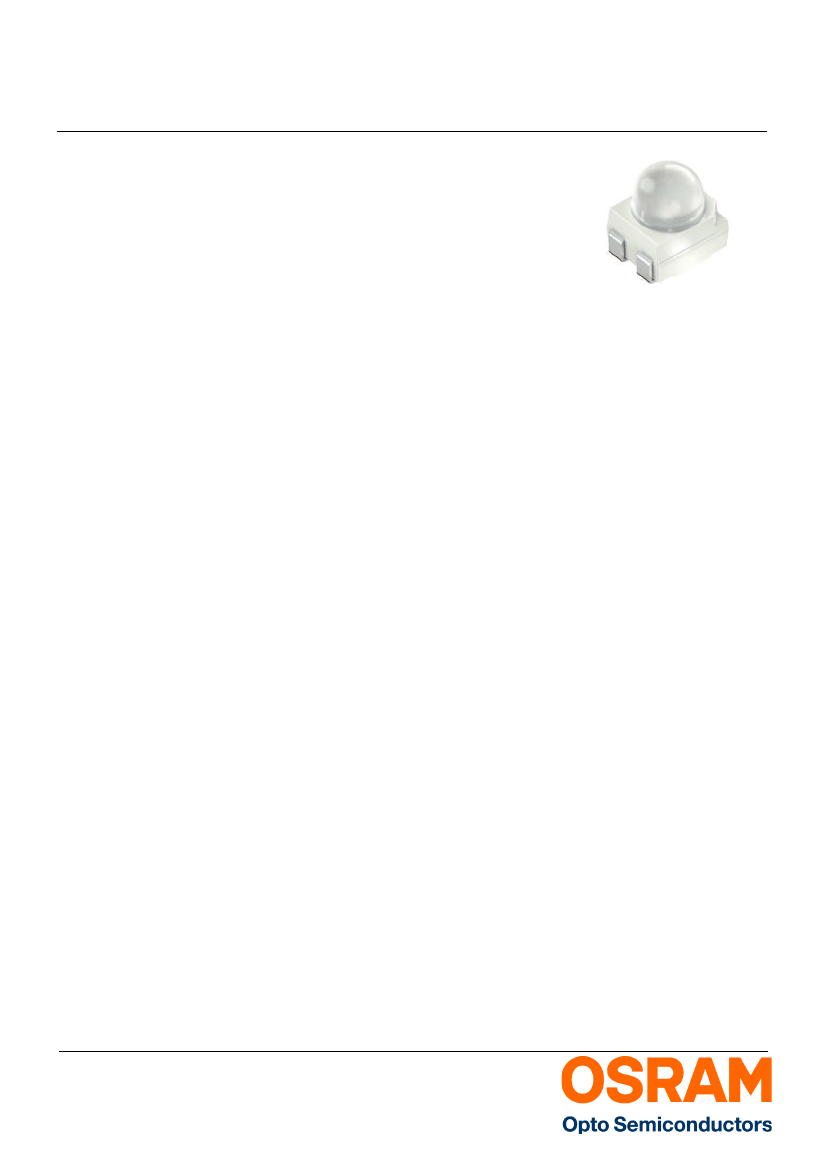

PowerTOPLED with lens, a powerful member of the
TOPLED family. Thanks to their high luminous
efficacy, the LEDs are ideal for rear light clusters and
indicators on vehicles and for display panels for traffic
control systems.
PowerTOPLED mit Linse, ein leistungsstarkes Mitglied
der TOPLED Familie. Dank der hohen Lichtausbeute
eignen sie sich ideal für Heckleuchten und Indikatoren
an Fahrzeugen und für Display-Panels in
Verkehrsleitsysteme.
Features:
•
Package:
white PLCC-4 package, colorless clear
resin
•
Technology:
InGaN
•
Viewing angle at 50 % I
V
:
45°
•
Color:
blue (469 nm)
•
Corrosion Robustness:
Improved corrosion
robustness
Applications
Backlighting
•
•
Automotive Interior Lighting
•
Signal and Symbol Luminary
Besondere Merkmale:
•
Gehäusetyp:
weisses PLCC-4 Gehäuse,
farbloser klarer Verguss
•
Technologie:
InGaN
•
Abstrahlwinkel bei 50 % I
V
:
45°
•
Farbe:
blau (469 nm)
•
Korrosionsstabilität:
Verbesserte
Korrosionsstabilität
Anwendungen
•
Hinterleuchtung
•
Automobilbeleuchtung innen
•
Signal- und Symbolleuchten
2016-06-02
1
Version 2.3
Ordering Information
Bestellinformation
Type:
Typ:
Partial Flux
1)
page 21
Partieller Lichtfluss
1)
Seite 21
I
F
= 30 mA
E
V
[lux]
LB E63C-T2AA-35-24
Note:
LB E63C
Ordering Code
Bestellnummer
355 ... 1400
Q65111A4611
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. LB E63C-T2AA-35-24 means that
only one group AA, T2, U1, U2, V1, V2 will be shippable for any packing unit.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on any
one packing unit. E. g. LB E63C-T2AA-35-24 means that only one wavelength group 3,4,5 will be shippable. LB E63C-T2AA-35-24
means that the device will be shipped within the specified limits as stated on page 5.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. LB E63C-T2AA-35-24 means that only one forward voltage group 2,3,4 will be shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LB E63C-T2AA-35-24 bedeutet,
dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen AA, T2, U1, U2, V1, V2 enhalten ist.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Wellenlängengruppe geliefert. Z. B. LB E63C-T2AA-35-24 bedeutet, dass in einer Verpackungseinheit nur eine der
Wellenlängengruppen 3,4,5 enthalten ist (siehe Seite 5). LB E63C-T2AA-35-24 bedeutet, dass das Bauteil innerhalb der
spezifizierten Grenzen geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. LB E63C-T2AA-35-24 bedeutet, dass nach Durchlassspannungsgruppen
gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen 2,3,4 enthalten (siehe Seite 5).
2016-06-02
2
Version 2.3
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
S
= 25 °C)
Reverse voltage
2)
page 21
Sperrspannung
2)
Seite 21
(T
S
= 25 °C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-40 ... 100
-40 ... 100
110
30
LB E63C
Unit
Einheit
°C
°C
°C
mA
I
FM
300
mA
V
R
5
V
V
ESD
ESD withstand voltage
ESD Festigkeit
(acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)
2
kV
2016-06-02
3
Version 2.3
Characteristics
(T
S
= 25 °C; I
F
= 30 mA)
Kennwerte
Parameter
Bezeichnung
Dominant Wavelength
3)
page 21
Dominantwellenlänge
3)
Seite 21
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
4)
page 21
Durchlassspannung
4)
Seite 21
Reverse current
Sperrstrom
(V
R
= 5 V)
Temperature coefficient of λ
peak
Temperaturkoeffizient von λ
peak
(-10°C ≤ T ≤ 100°C)
Temperature coefficient of λ
dom
Temperaturkoeffizient von λ
dom
(-10°C ≤ T ≤ 100°C)
Real thermal resistance junction / ambient
5)
page 21
,
6)
page 21
LB E63C
Symbol
Symbol
(min.)
(typ.)
(max.)
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
λ
dom
λ
dom
λ
dom
2ϕ
V
F
V
F
V
F
I
R
I
R
TC
λpeak
Values
Werte
463
469
475
45
2.90
3.40
4.40
0.01
10
0.05
Unit
Einheit
nm
nm
nm
°
V
V
V
µA
µA
nm/K
(typ.)
TC
λdom
0.04
nm/K
(max.)
R
th JA real
350
K/W
Realer Wärmewiderstand Sperrschicht / Umgebung
5)
Seite 21
, 6)
Seite 21
Real thermal resistance junction / solder point
6)
page 21
(max.)
R
th JS real
180
K/W
Realer Wärmewiderstand Sperrschicht / Lötpad
6)
Seite 21
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2016-06-02
4
Version 2.3
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
Partial Flux
1)
page 21
Partieller Lichtfluss
1)
Seite 21
LB E63C
Partial Flux
Partieller Lichtfluss
(max.) E
v
[lux]
450
560
710
900
1120
1400
Luminous Flux
7)
page 21
Lichtstrom
7)
Seite 21
(typ.) Φ
V
[mlm]
200
300
400
500
600
800
(min.) E
v
[lux]
T2
U1
U2
V1
V2
AA
355
450
560
710
900
1120
Forward Voltage Groups
4)
page 21
Durchlassspannungsgruppen
4)
Seite 21
Group
Gruppe
2
3
4
(min.) V
F
[V]
2.90
3.30
3.80
(max.) V
F
[V]
3.30
3.80
4.40
Dominant Wavelength Groups
3)
page 21
Dominant Wellenlängengruppen
3)
Seite 21
Group
Gruppe
3
4
5
Note:
Anm.:
blue
(min.) λ
dom
[nm]
463
467
471
(max.) λ
dom
[nm]
467
471
475
No packing unit / tape ever contains more than one color group for each selection.
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Farbe enthalten.
