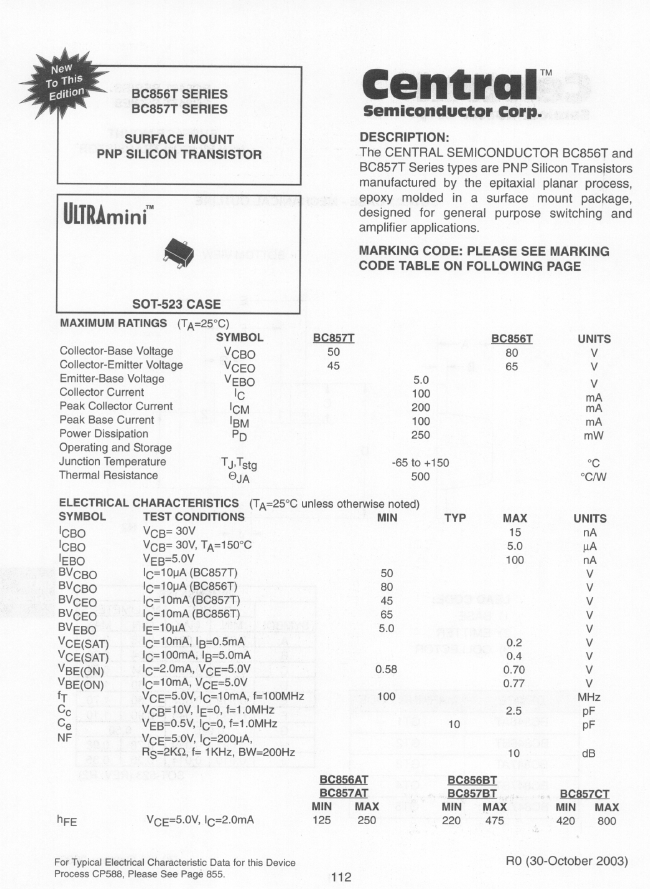

Small Signal Bipolar Transistor,

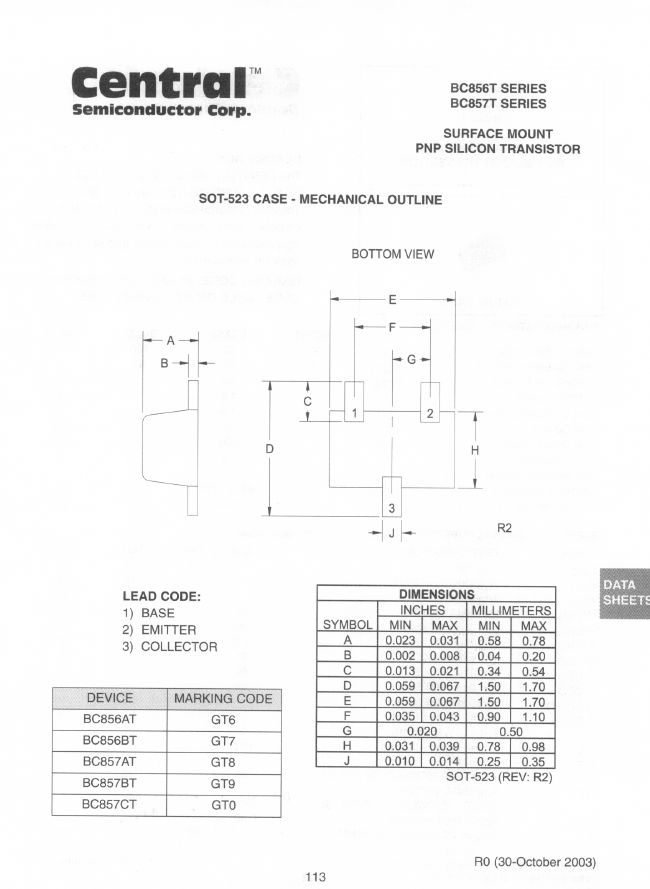

| Parameter Name | Attribute value |
| Maker | Central Semiconductor |
| package instruction | , |
| Reach Compliance Code | compliant |
| BC856BTTRLEADFREE | BC856BTBK | BC857CTTR | BC856BTTR | BC857BTTR | BC857BTBK | BC856ATTR | BC856ATBK | BC857CTBK | |
|---|---|---|---|---|---|---|---|---|---|
| Description | Small Signal Bipolar Transistor, | Small Signal Bipolar Transistor, 0.1A I(C), 65V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 45V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 65V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 45V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 45V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 65V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 65V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 | Small Signal Bipolar Transistor, 0.1A I(C), 45V V(BR)CEO, 1-Element, PNP, Silicon, PLASTIC, ULTRAMINI-3 |
| Maker | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor | Central Semiconductor |
| package instruction | , | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 | SMALL OUTLINE, R-PDSO-F3 |
| Reach Compliance Code | compliant | compliant | compliant | compliant | compliant | compliant | compliant | compliant | compliant |
| Contacts | - | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| ECCN code | - | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 | EAR99 |
| Maximum collector current (IC) | - | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A |
| Collector-emitter maximum voltage | - | 65 V | 45 V | 65 V | 45 V | 45 V | 65 V | 65 V | 45 V |
| Configuration | - | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE | SINGLE |
| Minimum DC current gain (hFE) | - | 220 | 420 | 220 | 220 | 220 | 125 | 125 | 420 |
| JESD-30 code | - | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 | R-PDSO-F3 |
| JESD-609 code | - | e0 | e0 | e0 | e0 | e0 | e0 | e0 | e0 |
| Number of components | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Number of terminals | - | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Maximum operating temperature | - | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C |
| Package body material | - | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY |
| Package shape | - | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR |
| Package form | - | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE |
| Polarity/channel type | - | PNP | PNP | PNP | PNP | PNP | PNP | PNP | PNP |
| Certification status | - | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| surface mount | - | YES | YES | YES | YES | YES | YES | YES | YES |
| Terminal surface | - | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD | TIN LEAD |
| Terminal form | - | FLAT | FLAT | FLAT | FLAT | FLAT | FLAT | FLAT | FLAT |
| Terminal location | - | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL |
| transistor applications | - | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING |
| Transistor component materials | - | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON |
| Nominal transition frequency (fT) | - | 100 MHz | 100 MHz | 100 MHz | 100 MHz | 100 MHz | 100 MHz | 100 MHz | 100 MHz |
