SK1520PQ ... SK15100PQ
SK1520PQ ... SK15100PQ
Surface Mount Schottky Rectifier Diodes
Schottky-Gleichrichterdioden für die Oberflächenmontage
Version 2011-05-26
Nominal Current – Nennstrom
5.0
±0.2
15 A
20...100 V
5.0 x 6.0 x 1.0 [mm]
0.1 g
1.0
±0.1
4.1
±0.1
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case – Kunststoffgehäuse
PowerQFN 5x6
3.5
6.0
±0.2
4.0
±0.1
0.89
0.64
0.44
1.82
Type
Typ
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
Dimensions - Maße [mm]
Maximum ratings and Characteristics
Type
Typ
1
)
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
20
30
40
50
60
80
100
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RSM
[V]
20
30
40
50
60
80
100
Grenz- und Kennwerte
Forward Voltage
Durchlass-Spannung
V
F
[V]
2
)
3
)
I
F
= 5 A
I
F
= 15 A
< 0.55
< 0.55
< 0.55
< 0.68
< 0.68
< 0.83
< 0.83
< 0.45
< 0.45
< 0.45
< 0.61
< 0.61
< 0.75
< 0.75
SK1520PQ
SK1530PQ
SK1540PQ
SK1550PQ
SK1560PQ
SK1580PQ
SK15100PQ
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
... in DC forward mode – bei Gleichstrom-Durchlassbetrieb
Storage temperature – Lagerungstemperatur
T
C
= 100°C
f > 15 Hz
T
A
= 25°C
T
A
= 25°C
I
FAV
I
FRM
I
FSM
i
2
t
T
j
T
j
T
S
15A
2
)
55 A
2
)
280/320 A
2
)
390 A
2
s
2
)
-50...+150°C
≤ 200°C
-50...+175°C
1
2
3
50 V to 100 V types on request – 50 V bis 100 V Ausführung auf Anfrage
T
j
= 25°C
Both anode pins connected – Beide Anodenanschlüsse kontaktiert
http://www.diotec.com/
© Diotec Semiconductor AG
1
SK1520PQ ... SK15100PQ
Characteristics
Leakage current
Sperrstrom
Thermal resistance junction to case
Wärmewiderstand Sperrschicht - Gehäuse
T
j
= 25°C
T
j
= 100°C
V
R
= V
RRM
V
R
= V
RRM
I
R
I
R
R
thC
Kennwerte
< 500 µA
< 15 mA
< 2.0 K/W
120
[%]
100
10
2
[A]
10
SK1520...SK1540
SK1550, SK1560
80
1
60
40
10
-1
20
I
FAV
0
0
T
T
50
100
150
[°C]
I
F
10

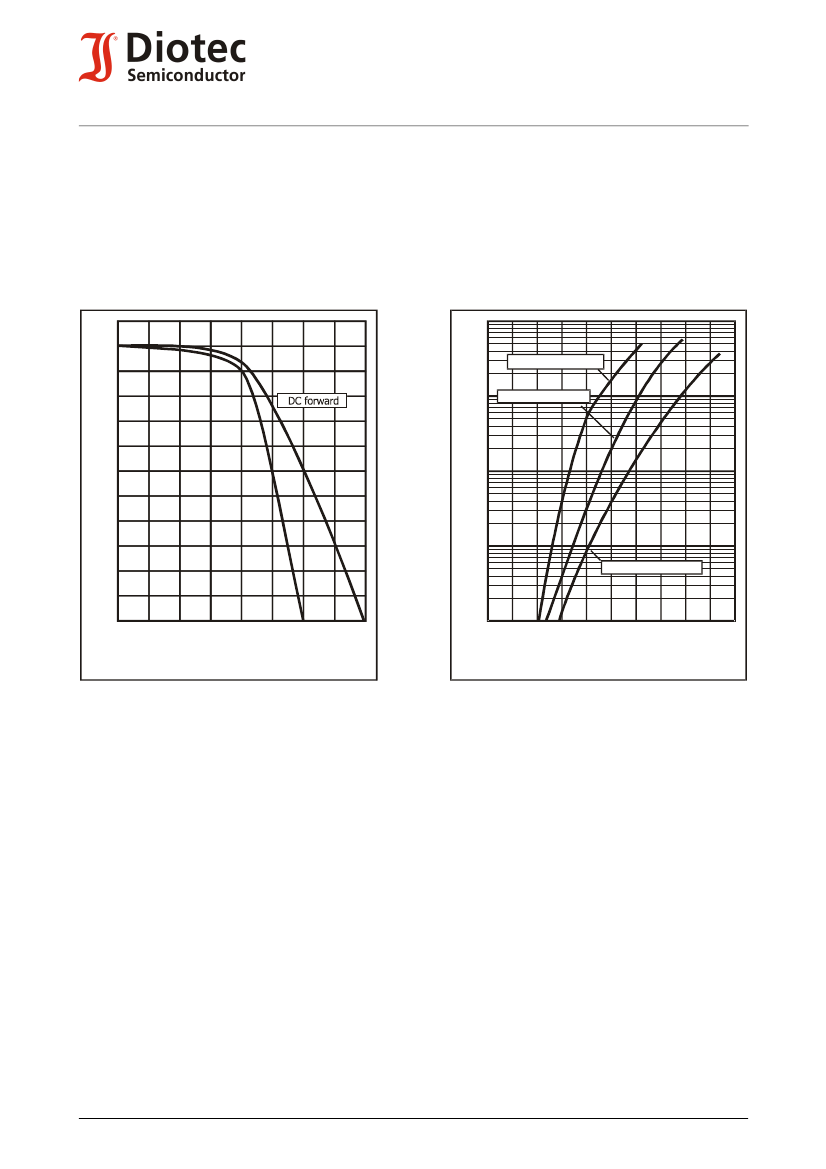

Rated forward current vs. temp. of the terminals
Zul. Richtstrom in Abh. v. d. Temp. der Terminals
-2
SK1580, SK15100
0
0.4
0.6
1.0
V
F
[V]
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
2
http://www.diotec.com/
© Diotec Semiconductor AG
Industrial Control Electronics
