5KP6.5 ... 5KP110CA
5KP6.5 ... 5KP110CA
Unidirectional and Bidirectional Transient Voltage Suppressor Diodes
Unidirectionale und bidirectional Spannungs-Begrenzer-Dioden
Version 2011-10-28
Peak pulse power dissipation
Maximale Verlustleistung
Ø
8
±0.1
5000 W
6.5...110 V
Ø 8 x 7.5 [mm]
1.5 g
Maximum stand-off voltage
Maximale Sperrspannung
Plastic case
Kunststoffgehäuse
Weight approx.
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack
62.5
±0.5
Ø
1.2
±0.05
Dimensions - Maße [mm]
For bidirectional types (add suffix “C” or “CA”), electrical characteristics apply in both directions.
Für bidirektionale Dioden (ergänze Suffix “C” oder “CA”) gelten die elektrischen Werte in beiden Richtungen.
Maximum ratings and Characteristics
Peak pulse power dissipation (10/1000 µs waveform)
Impuls-Verlustleistung (Strom-Impuls 10/1000 µs)
Steady state power dissipation
Verlustleistung im Dauerbetrieb
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Max. instantaneous forward voltage
Augenblickswert der Durchlaßspannung
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht – Anschluss
T
A
= 25°C
T
A
= 50°C
T
A
= 25°C
I
F
= 100A
7,5
Type
±0.1
Grenz- und Kennwerte
P
PPM
P
M(AV)
I
FSM
V
F
T
j
T
S
R
thA
R
thT
5000 W
1
)
8 W
2
)
400 A
3
)
< 3.5 V
3
)
-50...+175°C
-50...+175°C
< 16 K/W
2
)
< 4 K/W
1
2
3
Non-repetitive pulse see curve I
PP
= f (t
r
) / P
PP
= f (t
r
)
Höchstzulässiger Spitzenwert eines einmaligen Impulses, siehe Kurve I
PP
= f (t
r
) / P
PP
= f (t
r
)
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
Unidirectional diodes only – Nur für unidirektionale Dioden
http://www.diotec.com/
© Diotec Semiconductor AG
1
5KP6.5 ... 5KP110CA
120
[%]
100
100
[%]
80
80
t
r
= 10 µs
60
60
P
PPM
/2
I
PPM
/2
40
I
PP
20
P
PP
0
0
T
A
50
100
150
[°C]
1
40
I
PP
20
P
PP
0
0
t
P
t
1
2
3
[ms] 4

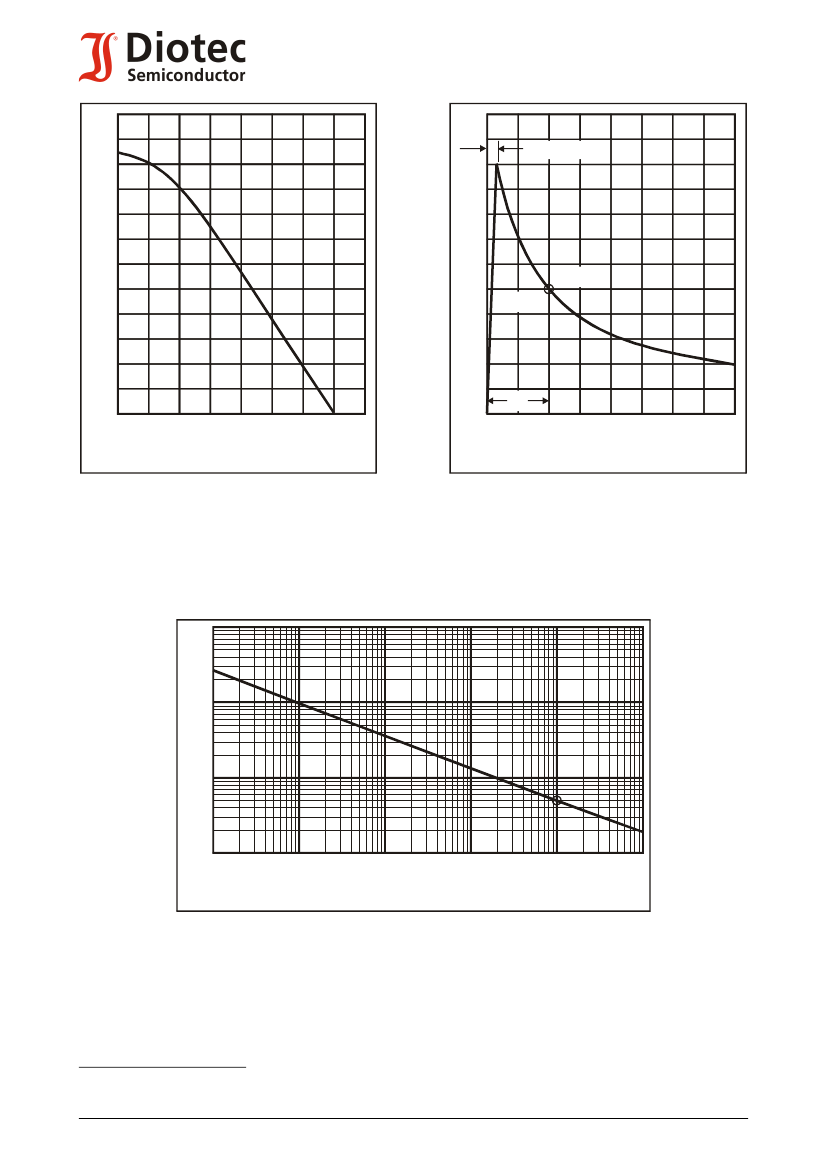

10/1000µs - pulse waveform
10/1000µs - Impulsform
Peak pulse power/current vs. ambient temperature )
Impuls-Spitzenleistung/Strom vs. Umgebungstemp.
1
)
1
10
3
[kW]
10
2
10
P
PP
1
0.1µs
t
P
1µs
10µs
100µs
1ms
10ms
Non repetitive peak pulse power versus pulse width (10/1000 wave form)
Einzel-Impuls-Spitzenleistung in Abh. von der Pulsdauer (10/1000-Impuls)
1
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
http://www.diotec.com/
© Diotec Semiconductor AG
4
