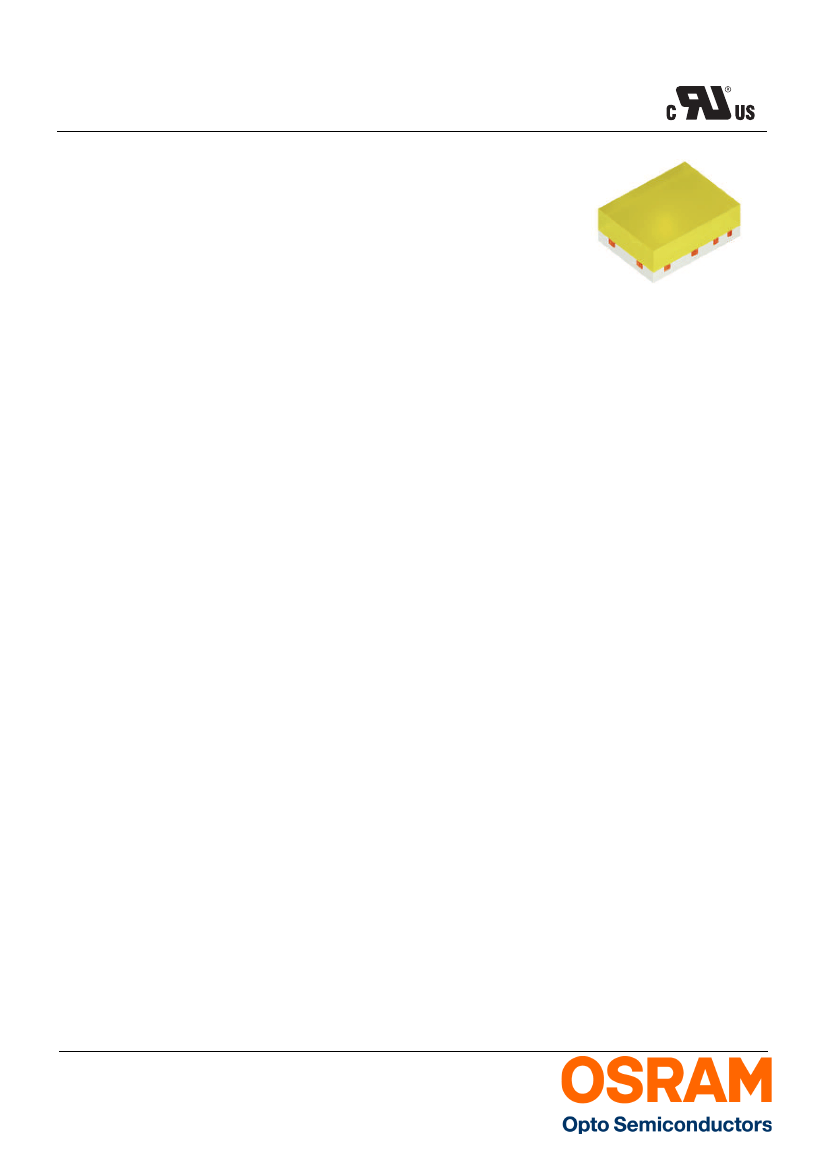

2016-07-21
DURIS
®
S 2
Datasheet
Version 1.1
GW SBLMA2.EM
The DURIS® S 2 combines high efficacy and a wide
beam angle into a compact format (2.0 mm x 1.6 mm),
it offers a wide range of driving current with high color
quality and long lifetimes performance, which is a ideal
choice for all indoor General Lighting Application.
Die Duris® S2 verbindet hohe Lichtausbeute und
einen breiten Abstrahlwinkel mit einem kompakten
Maß (2.0mm x 1.6mm), sie bietet eine große Breite an
Betriebsströmen mit hoher Farbqualität und langer
Lebensdauer, sie ist eine optimale Wahl für alle
Indoor-Allgemeinbeleuchtungsanwendungen
Features:
•
Package:
white SMT package, colored diffused
silicone resin
•
Viewing angle at 50 % I
V
:
150°
•
Color:
2700 K - 6500 K (white)
•
CRI:
min. 80 ( typ. 85 )
•
Luminous Flux:
typ. 33 lm @ 4000 K
•
Luminous efficacy:
typ. 176 lm/W @ 4000 K
•
Lumen Maintenance:
Test results according to
IESNA LM-80 available
Applications
Linear lights
•
•
Indoor General Lighting
•
Retrofits and fixtures
•
Strip lighting
•
Task lights
Besondere Merkmale:
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Silikon-Verguss
•
Abstrahlwinkel bei 50 % I
V
:
150°
•
Farbe:
2700 K - 6500 K (weiß)
•
CRI:
min. 80 ( typ. 85 )
•
Lichtstrom:
typ. 33 lm @ 4000 K
•
Lichtausbeute:
typ. 176 lm/W @ 4000 K
•
Lichtstromerhaltung:
Testergebnisse nach
IESNA LM-80 verfügbar
Anwendungen
•
Linearbeleuchtung
•
Innen-Allgemeinbeleuchtung
•
Retrofits
•
LED Lichtstreifen
•
Schreibtischleuchten
2016-07-21
1
Version 1.1
GW SBLMA2.EM
Type:
Typ:
Color
Temperature
Farbtemperatur
Luminous Flux
1)
page 24
Ordering Code
Bestellnummer
Lichtstrom
1)
Seite 24
I
F
= 65 mA
[K]
Φ
V
[lm]
GW SBLMA2.EM-HQHS-XX33-1
GW SBLMA2.EM-GUHQ-A232-1
GW SBLMA2.EM-GUHQ-XX52-1
GW SBLMA2.EM-HPHR-A232-1
GW SBLMA2.EM-HPHR-XX52-1
GW SBLMA2.EM-HPHR-XX32-1
GW SBLMA2.EM-GUHQ-A131-1
GW SBLMA2.EM-GUHQ-XX51-1
GW SBLMA2.EM-HPHR-A131-1
GW SBLMA2.EM-HPHR-XX51-1
GW SBLMA2.EM-HPHR-XX31-1
Note:
5000
5700
5700
5700
5700
5700
6500
6500
6500
6500
6500
30.4 ... 39
25.9 ... 33
25.9 ... 33
28 ... 35.9
28 ... 35.9
28 ... 35.9
25.9 ... 33
25.9 ... 33
28 ... 35.9
28 ... 35.9
28 ... 35.9
Q65111A9298
Q65112A0578
Q65112A0573
Q65112A0568
Q65112A0563
Q65111A9303
Q65112A0579
Q65112A0574
Q65112A0569
Q65112A0544
Q65111A9304
The above Type Numbers represent the order groups which include only a few brightness groups (see page 8). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW SBLMA2.EM-GTHP-XX58-1
means that only one group GT, GU, HP will be shippable for any packing unit.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on
any one packing unit. GW SBLMA2.EM-GTHP-XX58-1 means that the device will be shipped within the specified limits.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW SBLMA2.EM-GTHP-XX58-1 means that only one forward voltage group L1,L2,M1,M2,N1,N2 will be
shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 8). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW SBLMA2.EM-GTHP-XX58-1
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen GT, GU, HP enhalten ist.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Farbortgruppe geliefert. Z.B. GW SBLMA2.EM-GTHP-XX58-1 bedeutet, dass in einer Verpackungseinheit nur eine der
Farbortgruppen enthalten ist. GW SBLMA2.EM-GTHP-XX58-1 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen
geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW SBLMA2.EM-GTHP-XX58-1 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen
L1,L2,M1,M2,N1,N2 enthalten (siehe Seite 8).
2016-07-21
3
Version 1.1
Characteristics
(T
S
= 25 °C; I
F
= 65 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
2)
page 2
4
Durchlassspannung
2)
Seite 2
4
Reverse current
Sperrstrom
Color rendering index
3)
page 2
4
Farbwiedergabe Index
3)
Seite 2
4
(2700K - 6500K)
4)
page 2
4
GW SBLMA2.EM
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
2ϕ
V
F
V
F
V
F
I
R
(typ.)
(min.)
(typ.)
(max.)
R
a
R
a
R
th JS real
R
th JS real
Values
Werte
150
2.80
2.89
3.40
not designed for
reverse operation
85
80
30
37
Unit
Einheit
°
V
V
V
-
-
K/W
K/W
Real thermal resistance junction / solder point
4)
Seite 2
4
Realer Wärmewiderstand Sperrschicht / Lötpad
R
th JS el
R
th JS el
24
30
K/W
K/W
"Electrical" thermal resistance junction / solder point (typ.)
(max.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
4)
Seite 2
4
(with efficiency η
e
= 20 %)
4)
page 2
4
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
