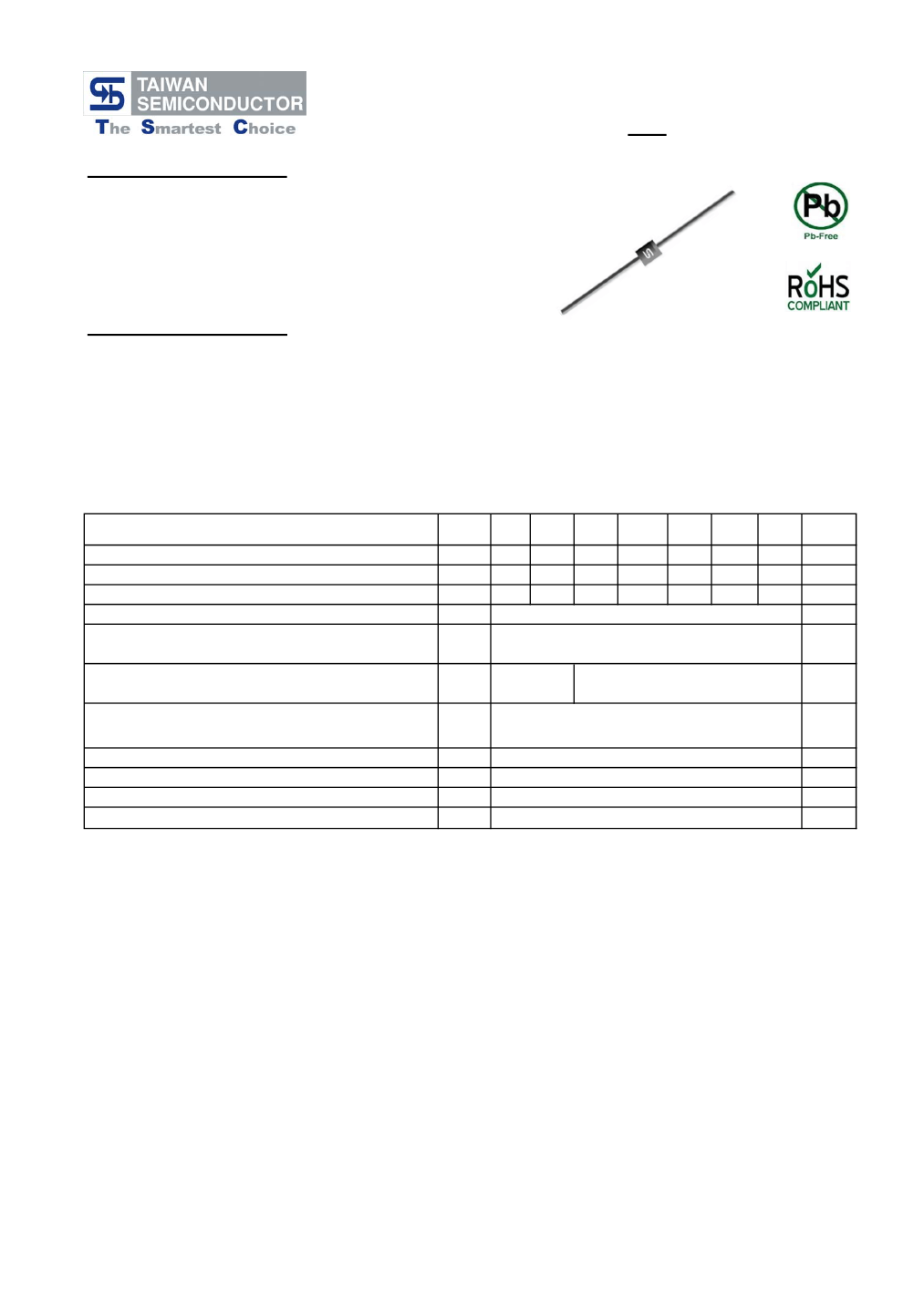

1.0 AMP. Glass Passivated Rectifiers
TS-1
Features
Low forward voltage drop
High current capability
High reliability
High surge current capability
3mm miniature body

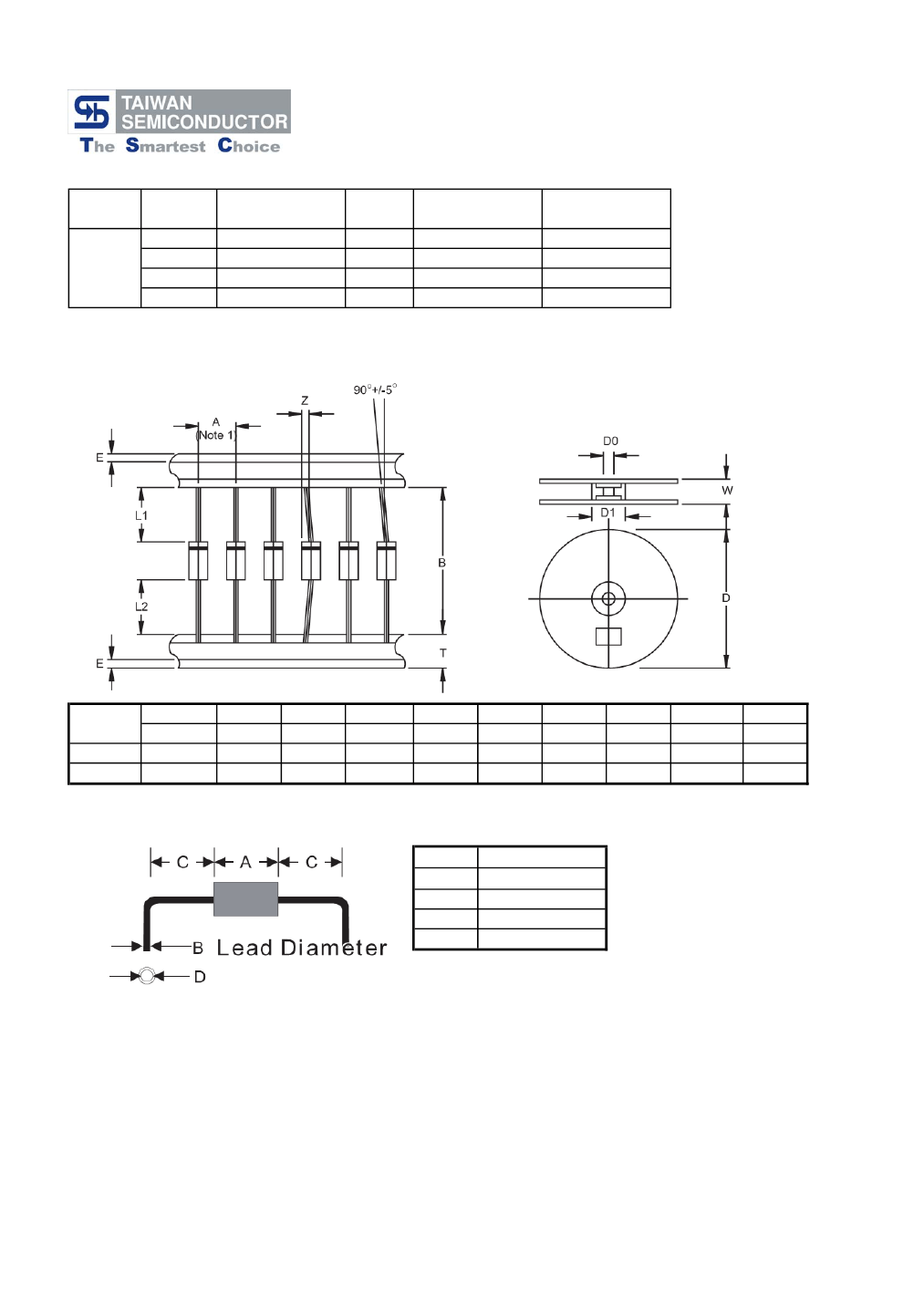

Green compound with suffix "G" on packing
code & prefix "G" on datecode
1T1G - 1T7G

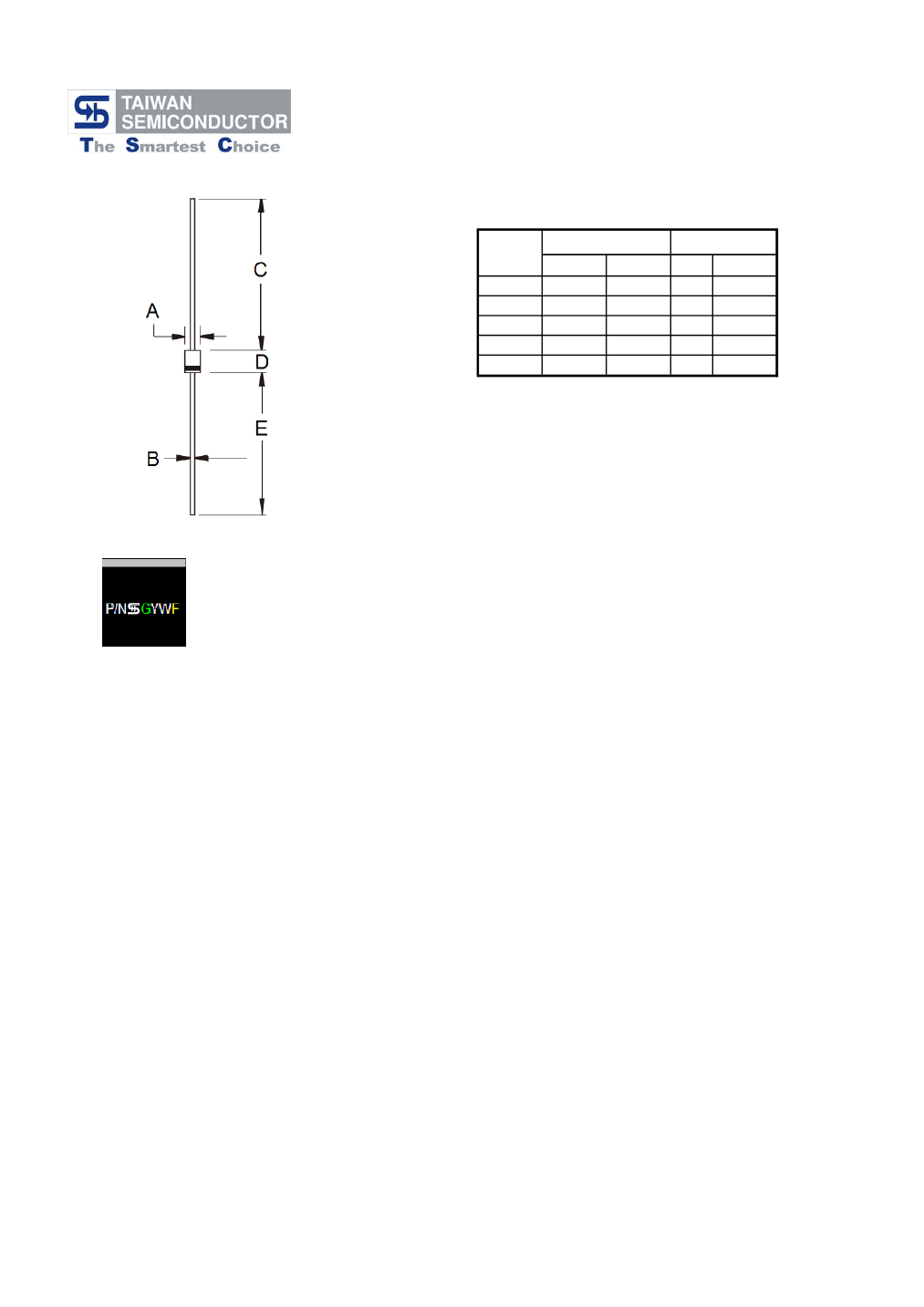

Mechanical Data
Case: Molded plastic
Epoxy: UL 94V-0 rate flame retardant
Lead: Axial leads, solderable per
MIL-STD-202, Method 208 guaranteed
Polarity: Color band denotes cathode
High temperature soldering guaranteed: 260℃/10s
Weight: 0.20 grams
Maximum Ratings and Electrical Characteristics
Rating at 25
℃
ambient temperature unless otherwise specified.
Parameter
Maximum Repetitive Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current
Peak Forward Surge Current, 8.3 ms Single Half Sine-wave
Superimposed on Rated Load (JEDEC method)
Maximum Instantaneous Forward Voltage (Note 1)
@1A
Maximum Reverse Current @ Rated VR T
A
=25
℃
T
A
=125℃
Typical Junction Capacitance (Note 2)
Typical Thermal Resistance
Operating Temperature Range
Storage Temperature Range
Note1: Pulse Test with PW=300 usec, 1% Duty Cycle
Symbol 1T1G 1T2G 1T3G
V
RRM
V
RMS
V
DC
I
F(AV)
I
FSM
V
F
I
R
Cj
R
θjA
T
J
T
STG
1.1
50
35
50
100
70
100
200
140
200
1T4G
400
280
400
1
30
1T5G
600
420
600
1T6G
800
560
800
1T7G
1000
700
1000
Unit
V
V
V
A
A
1.0
5
100
10
100
- 55 to + 150
- 55 to + 150
O
V
uA
pF
C/W
O
O
C
C
Note2: Measured at 1 MHz and Applied Reverse Voltage of 4.0V D.C.
Version:D13

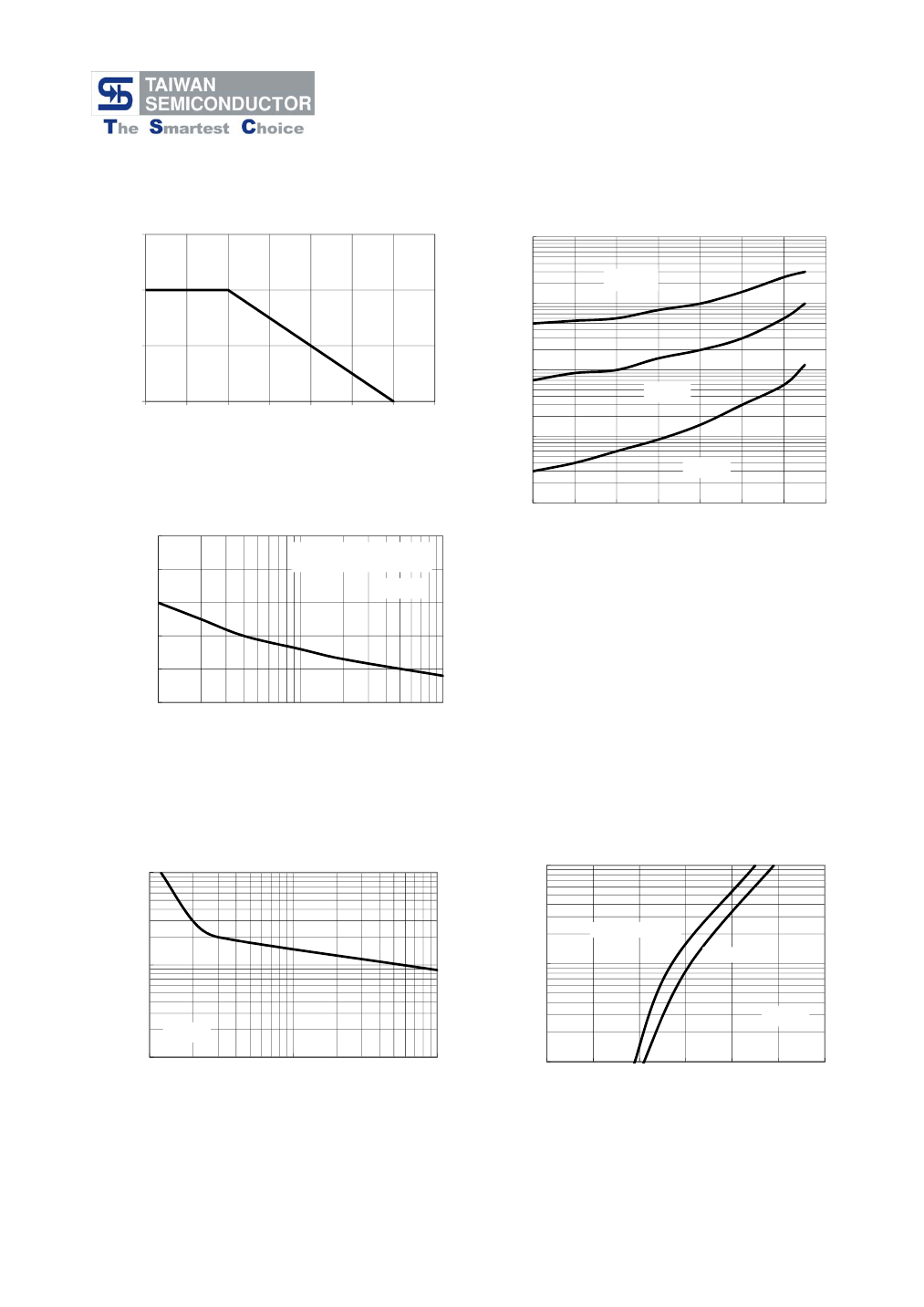

RATINGS AND CHARACTERISTIC CURVES (1T1G THRU 1T7G)
FIG.1 MAXMUM FORWARD CURRENT DERATING
CURVE
1.5
100
FIG. 2 TYPICAL REVERSE CHARACTERISTICS
AVERAGE FORWARD CURRENT(A)
REVERSE LREAKAGE CURRENT (uA)
1
TA=125℃
10
0.5
1
TA=75℃
0
0
25
50
75
100
125
150
175
AMBIENT TEMPERATURE(
o
C)
0.1
TA=25℃
0.01
0
20
40
60
80
100
120
140
PERCENT OF RATED PEAK REVERSE VOLTAGE (%)
FIG. 3 MAXIMUM NON-REPETITIVE FORWARD
SURGE CURRENT
PEAK FORWARD SURGE CURRENT(A)
50
40
30
20
10
0
1
10
NUMBER OF CYCLES AT 60 Hz
100
8.3ms Single Half Wave
JEDEC Method
TA=25℃
FIG. 4 TYPICAL JUNCTION CAPACITANCE
100
INSTANTANEOUS FORWARD CURRENT (A)
10
FIG. 5 TYPICAL FORWARD CHARACTERISTICS
CAPACITANCE (pF)
1T2G - 1T7G
1
1T1G
10
TA=25℃
TA=25℃
1
0.1
1
REVERSE VOLTAGE (V)
10
0.1
0.4
0.6
0.8
1
1.2
1.4
1.6
FORWARD VOLTAGE (V)
Version:D13
