RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3510
3510-1
3510-2
RAST-2.5-Steckverbinder für direktes Stecken, in Schneid-
klemmtechnik (SKT), wahlweise mit oder ohne Kodiersteg
und geschlossenen Seitenwänden
Kontaktraster 2,5 mm
3510: für Einzelleiter
3510-1: für Rasterstegleitung, busfähig
3510-2: für Rasterstegleitung
1. Temperaturbereich
-40 °C/+130 °C
PBT, V0 nach UL 94
PA, V2 nach UL 94
CuSn, verzinnt
3510
3510-1
X
3510-2
X
2. Werkstoffe
Kontaktträger 3510(-...) (S0...)
Kontaktträger 3510(-...) M12(S0...)
1
Kontaktfeder
3. Mechanische Daten
Steckkraft/Kontakt
2
≤
4,0 N
Ziehkraft/Kontakt
2
≥
0,5 N
Kontaktierung mit
Leiterplatte 1,5 ± 0,14 mm
Anschließbare Leiter Schneidklemmbereich
Querschnitt 3510(-...) (M12)
0,22–0,38 mm
2
Querschnitt 3510(-...) (M12)S01
0,34 mm
2
(7-drähtig)
Querschnitt 3510(-...) (M12)S02
0,14–0,22 mm
2
Querschnitt 3510(-...) (M12)S03
Spezialanwendungen, z.B. Lackdraht
Isolationsdurchmesser
≤
1,6 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
Durchgangswiderstand
Bemessungsstrom
Bemessungsspannung
3
Isolierstoffgruppe
3
Kriechstrecke
Luftstrecke
Isolationswiderstand
≤
5 mΩ
4 A bei T
U
60 °C
2 A bei T
U
100 °C
32 V AC
IIIa (CTI
≥
250)
≥
0,53 mm
≥
0,53 mm
> 1 GΩ
X
1
2
3
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
gemessen mit einem polierten Stahlstift, Nennmaß 1,5 mm
nach DIN EN 60664/IEC 60664
®
®
Reg.-Nr. 6937
3510
®
Reg.-Nr. 6937
3510-2
*e
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Farbkennzeichnung:
3510(-...) (M12)S01 blau/blue/bleu
color marking:
3510(-...) (M12)S02 grün/green/vert
marque en couleur:
3510(-...) (M12)S03 braun/brown/marron

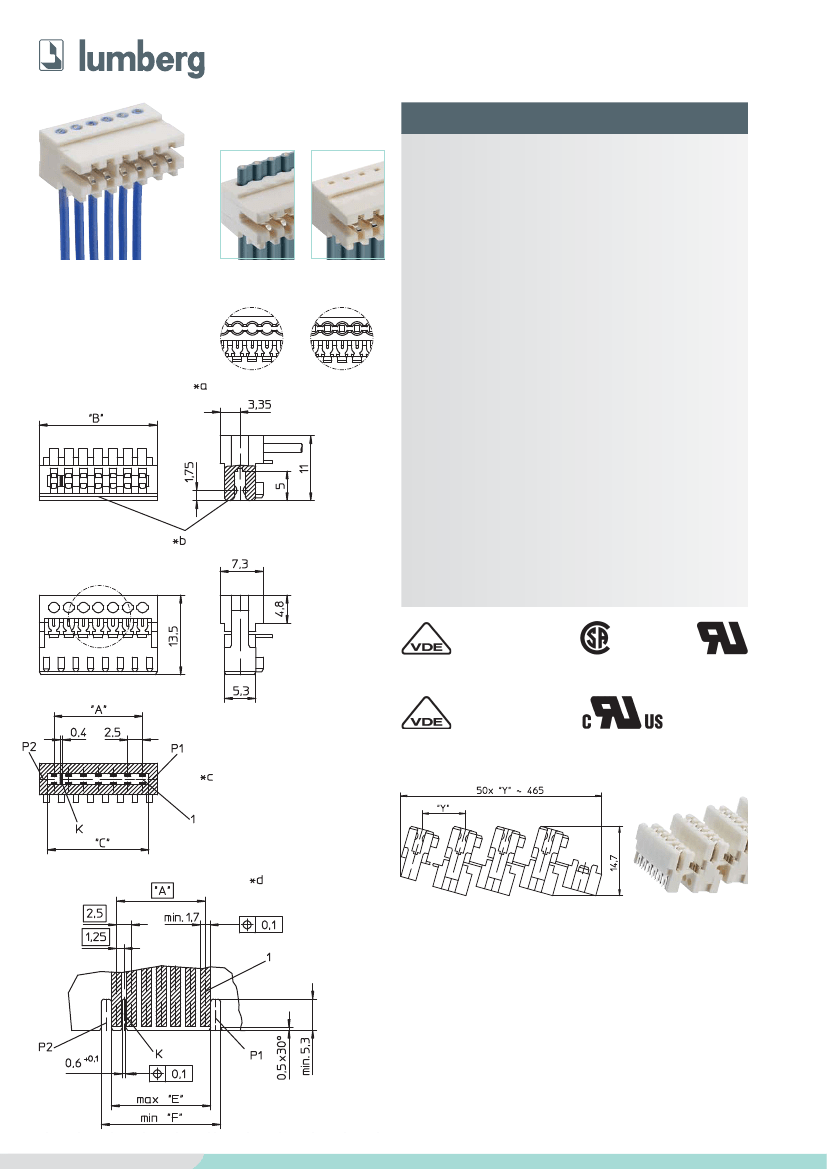

*c K = Kodierung (wahlweise)
K = keying (alternatively)
K = codage (au choix)
P1, P2 = Positionierung (wahlweise)
P1, P2 = positioning (alternatively)
P1, P2 = positionnement (au choix)
*d Leiterplattenbeispiel
example for printed circuit board
exemple de carte imprimée
*e Verkettung der Bauteile (Lieferzustand)
chaining of the component parts (state of delivery)
composants en bande (état de livraison)
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3510
3510-1
3510-2
3510
3510-1
3510-2
RAST 2.5 connector for direct mating, insulation displace-
ment technology (IDT), alternatively with or without keying
rib and closed sides
contact pitch 2.5 mm
3510: for individual conductors
3510-1: for ribbon cable, daisy chain possible
3510-2: for ribbon cable
1. Temperature range
2. Materials
Insulating body 3510(-...) (S0...)
PBT, V0 according to UL 94
Insulating body 3510(-...) M12(S0...)
1
PA, V2 according to UL 94
Contact spring
CuSn, tinned
3. Mechanical data
Insertion force/contact
≤
4.0 N
Withdrawal force/contact
2
≥
0.5 N
Mating with
printed circuit board 1.5 ± 0.14 mm
Connectable conductors insulation displacement terminal
Section 3510(-...) (M12)
0.22–0.38 mm
2
Section 3510(-...) (M12)S01
0.34 mm
2
(7 wires)
Section 3510(-...) (M12)S02
0.14–0.22 mm
2
Section 3510(-...) (M12)S03
special applications, e.g. varnished wire
Insulation diameter
≤
1.6 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
2
Connecteur RAST 2.5 pour enfichage direct, technologie
de déplacement d’isolant, au choix avec ou sans cloison de
codage et parois latérales fermées
pas des contacts 2,5 mm
3510: pour conducteurs individuels
3510-1: pour câble plat, pour transistion
3510-2: pour câble plat
1. Température d’utilisation
2. Matériaux
Corps isolant 3510(-...) (S0...)
Corps isolant 3510(-...) M12(S0...)
1
Ressort de contact
3. Caractéristiques mécaniques
Force d’insertion/contact
2
≤
4,0 N
Force de séparation/contact
2
≥
0,5 N
Raccordement avec
carte imprimée 1,5 ± 0,14 mm
Conducteurs raccordables à déplacement d’isolant
Section 3510(-...) (M12)
0,22–0,38 mm
2
Section 3510(-...) (M12)S01
0,34 mm
2
(7 brins)
Section 3510(-...) (M12)S02
0,14–0,22 mm
2
Section 3510(-...) (M12)S03
applications spéciaux, p. ex. fils laqués
Diamètre d’isolement
≤
1,6 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
(à T
amb
20 °C)
Résistance de contact
Courant assigné
Tension assignée
3
Groupe de matériau
3
Distance d’isolement
Ligne de fuite
Résistance d’isolement
1
2
3
-40 °C/+130 °C
-40 °C/+130 °C
PBT, V0 suivant UL 94
PA, V2 suivant UL 94
CuSn, étamé
4. Electrical data
(at T
amb
20 °C)
Contact resistance
Rated current
Rated voltage
2
Material group
2
Creepage distance
Clearance
Insulation resistance
1
2
3
≤
5 mΩ
4 A at T
amb
60 °C
2 A at T
amb
100 °C
32 V AC
IIIa (CTI
≥
250)
≥
0.53 mm
≥
0.53 mm
> 1 GΩ
≤
5 mΩ
4 A à T
amb
60 °C
2 A à T
amb
120 °C
32 V AC
IIIa (CTI
≥
250)
≥
0,53 mm
≥
0,53 mm
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
measured with a polished steel pin, nominal thickness 1.5 mm
according to DIN EN 60664/IEC 60664
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
mesurée avec une tige d’acier poli, épaisseur nominale 1,5 mm
suivant DIN EN 60664/CEI 60664
Bestellbezeichnung*
Designation*
Désignation*
Polzahl Verpackungseinheit
Poles
Package unit
Pôles
Unité d’emballage
A (mm)
B (mm)
Abmessungen
Dimensions
Dimensions
C (mm)
E (mm)
F (mm)
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
3510
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
3510-1
3510-1
3510-1
3510-1
3510-1
3510-1
3510-1
3510-1
3510-1
02
03
04
05
06
07
08
09
10
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
3510-2
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
4950
3600
2700
2250
1800
1800
1350
1350
1350
900
900
900
900
900
450
450
450
450
450
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
7,4
9,9
12,4
14,9
17,4
19,9
22,4
24,9
27,4
29,9
32,4
34,9
37,4
39,9
42,4
44,9
47,4
49,9
52,4
4,5
7,0
9,5
12,0
14,5
17,0
19,5
22,0
24,5
27,0
29,5
32,0
34,5
37,0
39,5
42,0
44,5
47,0
49,5
4,3
6,8
9,3
11,8
14,3
16,8
19,3
21,8
24,3
26,8
29,3
31,8
34,3
36,8
39,3
41,8
44,3
46,8
49,3
7,7
10,2
12,7
15,2
17,7
20,2
22,7
25,2
27,7
30,2
32,7
35,2
37,7
40,2
42,7
45,2
47,7
50,2
52,7
*
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 4.71 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 4.71 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 4.71 et site Internet www.lumberg.com.
Verpackung: verkettet, im Karton
Packaging: chained, in a cardboard box
Emballage: en bandes, dans un carton
