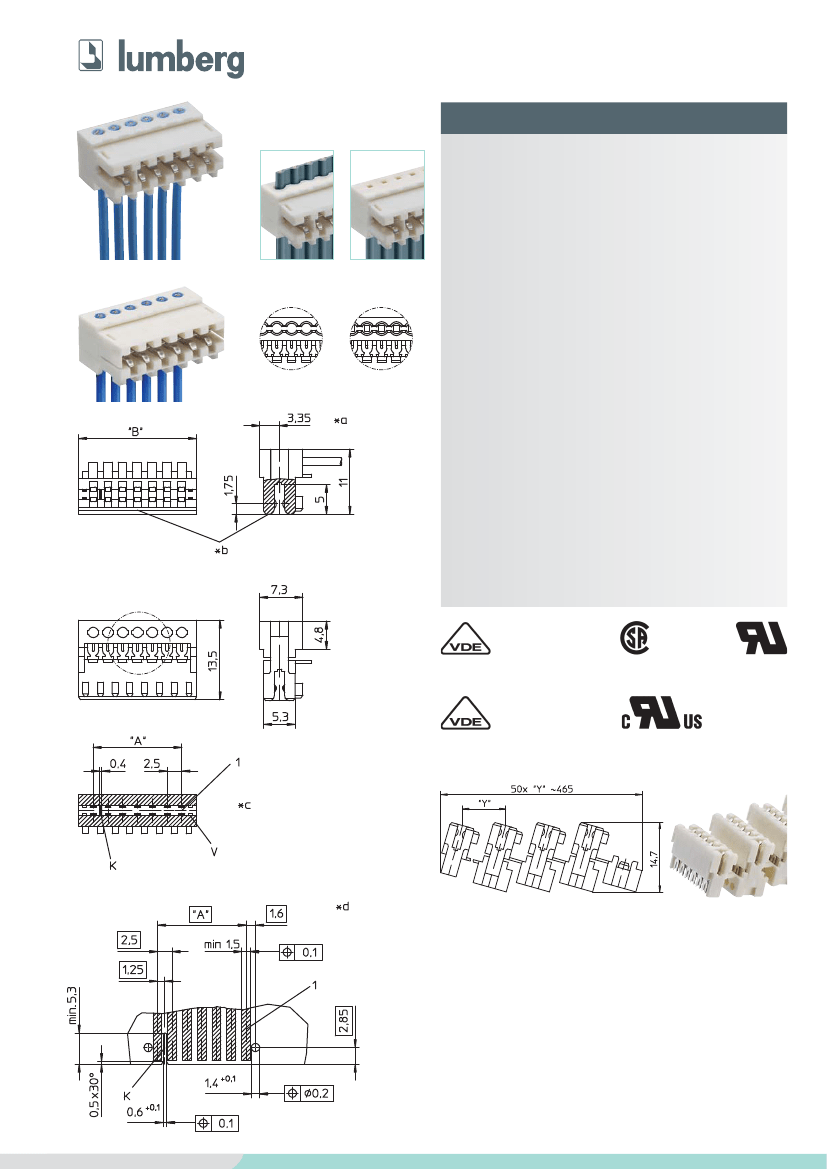

RAST-2.5-Steckverbinder für direktes Stecken, in Schneid-
klemmtechnik (SKT), mit Verrastung auf der Leiterplatte
durch Rastnocken, wahlweise mit oder ohne Kodiersteg
und geschlossenen Seitenwänden
Kontaktraster 2,5 mm
3517: für Einzelleiter
3517-1: für Rasterstegleitung, busfähig
3517-2: für Rasterstegleitung
3517
3517-1
X
3517-2
X
1. Temperaturbereich
-40 °C/+130 °C
2. Werkstoffe
Kontaktträger 3517(-...) (S0...)
PBT, V0 nach UL 94
Kontaktträger 3517(-...) M12(S0...)
1
PA, V2 nach UL 94
Kontaktfeder
CuSn, verzinnt
3. Mechanische Daten
≤
4,0 N
Steckkraft/Kontakt
2
Ziehkraft/Kontakt
2
≥
0,5 N
Haltekraft/Verrastung
3
≥
6,0 N
Kontaktierung mit
Leiterplatte 1,5 ± 0,14 mm
Anschließbare Leiter Schneidklemmbereich
Querschnitt 3517(-...) (M12)
0,22–0,38 mm
2
Querschnitt 3517(-...) (M12)S01
0,34 mm
2
(7-drähtig)
Querschnitt 3517(-...) (M12)S02
0,14–0,22 mm
2
Querschnitt 3517(-...) (M12)S03
Spezialanwendungen, z.B. Lackdraht
Isolationsdurchmesser
≤
1,6 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
Durchgangswiderstand
≤
5 mΩ
Bemessungsstrom
4 A bei T
U
60 °C
2 A bei T
U
100 °C
Bemessungsspannung
4
32 V AC
Isolierstoffgruppe
4
IIIa (CTI
≥
250)
Kriechstrecke
≥
0,53 mm
Luftstrecke
≥
0,53 mm
Isolationswiderstand
> 1 GΩ
1
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
2
gemessen mit einem polierten Stahlstift, Nennmaß 1,5 mm
3
gemessen mit einer polierten Stahllehre, Nennmaß 1,5 mm
4
nach DIN EN 60664/IEC 60664
®
®
*f
X
Reg.-Nr. 6937
3517
®
Reg.-Nr. 6937
3517-2
*e

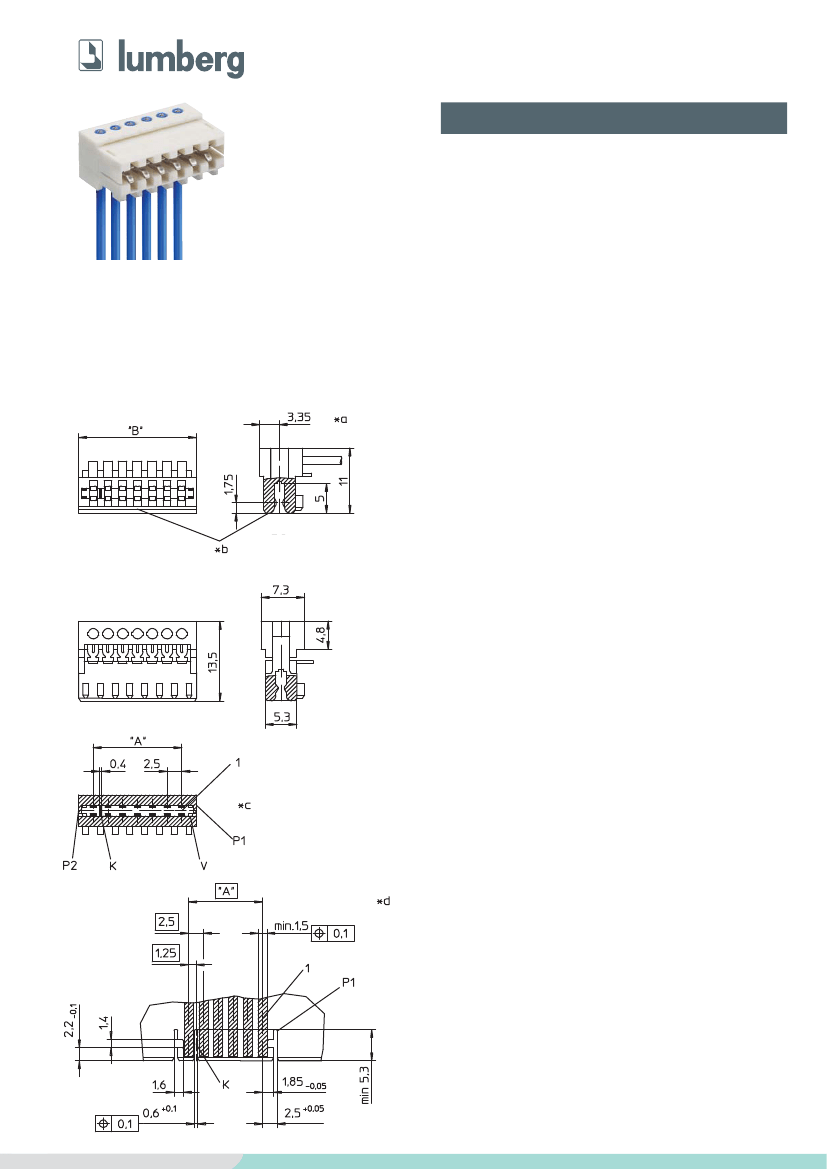

*a konfektionierter Zustand
terminated connector
connecteur après montage
3517(-...) (M12)S01 blau/blue/bleu
*b Farbkennzeichnung:
color marking:
3517(-...) (M12)S02 grün/green/vert
marque en couleur:
3517(-...) (M12)S03 braun/brown/marron
*c K = Kodierung (wahlweise)
K = keying (alternatively)
K = codage (au choix)
V = Verrastung
V = lock
V = verrouillage
*d Leiterplattenbeispiel, mehr dazu im Internet unter www.lumberg.com
expamle of printed circuit board, more on the internet at www.lumberg.com
exemple de carte imprimée, voir en plus sur Internet à www.lumberg.com
*e Verkettung der Bauteile (Lieferzustand)
chaining of the component parts (state of delivery)
composants en bande (état de livraison)
*f Kodierbeispiel mit geschlossenen Seitenwänden
keying example with closed sides
exemple d’un codage aux parois latérales fermées
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3517
3517-1
3517-2
3517
3517-1
3517-2
RAST 2.5 connector for direct mating, insulation displace-
ment technology (IDT), with locking on printed circuit
board by means of locking toes, alternatively with or with-
out keying rib and closed sides
contact pitch 2.5 mm
3517: for individual conductors
3517-1: for ribbon cable, daisy chain possible
3517-2: for ribbon cable
1. Temperature range
-40 °C/+130 °C
2. Materials
Insulating body 3517(-...) (S0...)
PBT, V0 according to UL 94
Insulating body 3517(-...) M12(S0...)
1
PA, V2 according to UL 94
Contact spring
CuSn, tinned
3. Mechanical data
≤
4.0 N
Insertion force/contact
2
Withdrawal force/contact
2
≥
0.5 N
Retaining force/lock
3
≥
6.0 N
Mating with
printed circuit board 1.5 ± 0.14 mm
Connectable conductors insulation displacement terminal
Section 3517(-...) (M12)
0.22–0.38 mm
2
Section 3517(-...) (M12)S01
0.34 mm
2
(7 wires)
Section 3517(-...) (M12)S02
0.14–0.22 mm
2
Section 3517(-...) (M12)S03
special applications, e.g. varnished wire
Insulation diameter
≤
1.6 mm
Approved cables on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
Contact resistance
≤
5 mΩ
Rated current
4 A at T
amb
60 °C
2 A at T
amb
100 °C
Rated voltage
4
32 V AC
Material group
4
IIIa (CTI
≥
250)
Creepage distance
≥
0.53 mm
Clearance
≥
0.53 mm
Insulation resistance
> 1 GΩ
1
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
2
measured with a polished steel pin, nominal thickness 1.5 mm
3
measured with a polished steel gauge, nominal thickness 1.5 mm
4
according to DIN EN 60664/IEC 60664
Connecteur RAST 2.5 pour enfichage direct, technologie de
déplacement d’isolant, avec verrouillage sur carte imprimée
par ergots de verrouillage, au choix avec ou sans cloison de
codage et parois latérales fermées
pas des contacts 2,5 mm
3517: pour conducteurs individuels
3517-1: pour câble plat, pour transistion
3517-2: pour câble plat
1. Température d’utilisation
-40 °C/+130 °C
2. Matériaux
Corps isolant 3517(-...) (S0...)
PBT, V0 suivant UL 94
PA, V2 suivant UL 94
Corps isolant 3517(-...) M12(S0...)
1
Ressort de contact
CuSn, étamé
3. Caractéristiques mécaniques
≤
4,0 N
Force d’insertion/contact
2
Force de séparation/contact
2
≥
0,5 N
Force de rétention/verrouillage
3
≥
6,0 N
Raccordement avec
carte imprimée 1,5 ± 0,14 mm
Conducteurs raccordables à déplacement d’isolant
Section 3517(-...) (M12)
0,22–0,38 mm
2
Section 3517(-...) (M12)S01
0,34 mm
2
(7 brins)
Section 3517(-...) (M12)S02
0,14–0,22 mm
2
Section 3517(-...) (M12)S03
applications spéciaux, p. ex. fils laqués
Diamètre d’isolement
≤
1,6 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
(à T
amb
20 °C)
Résistance de contact
≤
5 mΩ
Courant assigné
4 A à T
amb
60 °C
2 A à T
amb
100 °C
Tension assignée
4
32 V AC
Groupe de matériau
4
IIIa (CTI
≥
250)
Distance d’isolement
≥
0,53 mm
Ligne de fuite
≥
0,53 mm
Résistance d’isolement
> 1 GΩ
1
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
2
mesurée avec une tige d’acier poli, épaisseur nominale 1,5 mm
3
mesurée avec un gabarit de mesure d’acier poli, épaisseur nominale 1,5 mm
4
suivant DIN EN 60664/CEI 60664
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
Abmessungen
Dimensions
Dimensions
A (mm)
B (mm)
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
3517
*
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
3517-1
3517-1
3517-1
3517-1
3517-1
3517-1
3517-1
3517-1
3517-1
02
03
04
05
06
07
08
09
10
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
3517-2
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
4950
3600
2700
2250
1800
1800
1350
1350
1350
900
900
900
900
900
450
450
450
450
450
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
7,4
9,9
12,4
14,9
17,4
19,9
22,4
24,9
27,4
29,9
32,4
34,9
37,4
39,9
42,4
44,9
47,4
49,9
52,4
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, detaillierte Beschreibung siehe Umschlaginnenseite und Seite 4.69.
Designation to be completed by further details (e.g. keying), for detailed description see inner cover and page 4.69.
Ajouter d’autres spécifications (par exemple codage) à la désignation, déscription détaillée voir au côté intérieur de la couverture et à la page 4.69.
Verpackung: verkettet, im Karton
Packaging: chained, in a cardboard box
Emballage: en bandes, dans un carton
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3517
3517-1
3517-2
*f
*a konfektionierter Zustand
