RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3551
RAST-2.5-Stiftleiste, stehend, mit Positionierungszapfen,
für Innenverrastung
Kontaktraster 2,5 mm
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktstift
3. Mechanische Daten
Kontaktierung mit
Steckverbindern 3520, 3520-1, 3520-2,
Steckverbindern nach RAST-2,5-
Standard
Kodiervorschläge im Internet unter www.lumberg.com
PA 6.6 GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
-40 °C/+120 °C
4. Elektrische Daten
(bei T
U
20 °C)
4 A bei T
U
60 °C
2 A bei T
U
120 °C
32 V AC
Bemessungsspannung
2
IIIa (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
≥
1,8 mm
Luftstrecke
≥
1,8 mm
Isolationswiderstand
> 1 GΩ
Bauteil glühdrahtbeständig nach IEC 60695-2-11 bzw. IEC 60335-1
(GWT 750 °C ohne Flamme)
nach DIN EN 60664/IEC 60664 in Zusammenhang mit RAST-2,5-Steck-
verbinder
Bemessungsstrom
1
2
®
®
Reg.-Nr. 6937
*a Kodierung (wahlweise)
keying (alternatively)
codage (au choix)

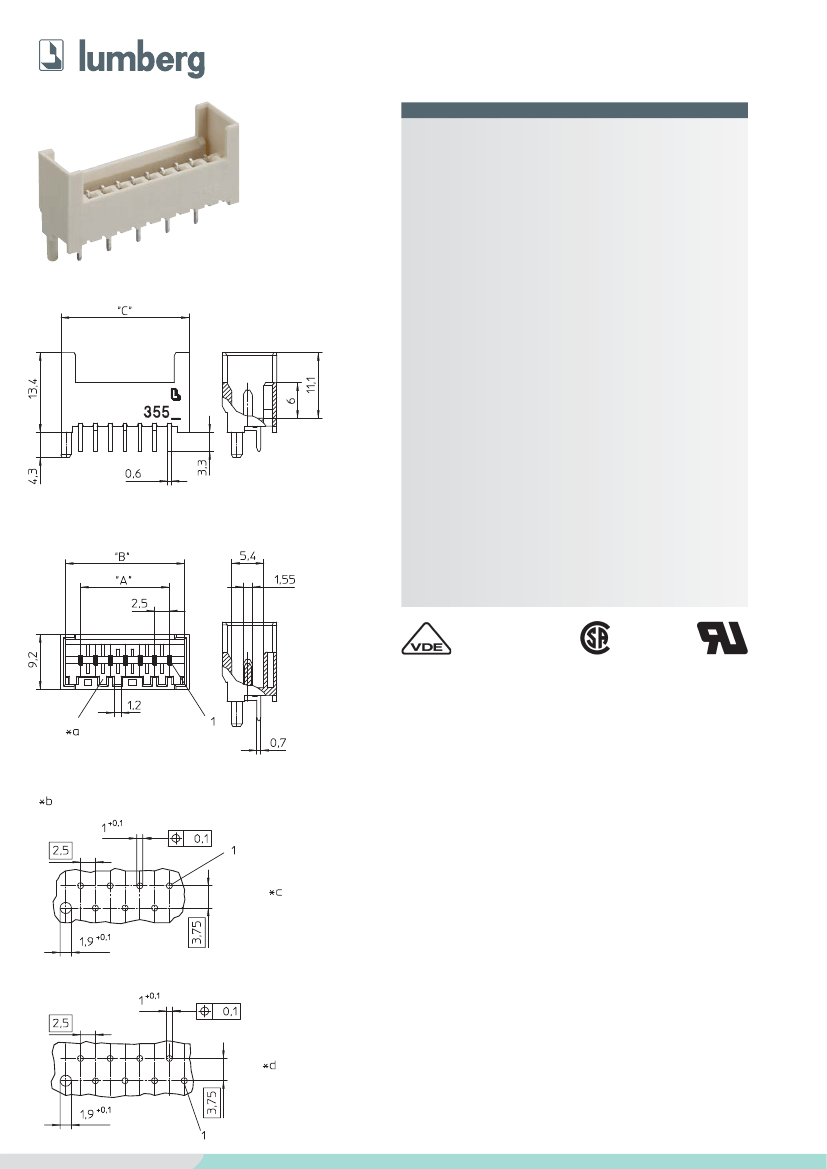

*b Lochbilder in der Leiterplatte, von der Lötseite gesehen
printed circuit board layouts, solder side view
modèles de la carte imprimée, vue du côté à souder
*c ungerade Polzahl
uneven pole numbers
nombres de pôles impairs
*d gerade Polzahl
even pole numbers
nombres de pôles pairs
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3551
RAST 2.5 pin header, upright, with positioning spigot, for
interior locking
contact pitch 2.5 mm
1. Temperature range
2. Materials
Insulating body
Contact pin
1
3551
Réglette à broches RAST 2.5, droite, avec goujon de position-
nement, pour verrouillage intérieur
pas des contacts 2,5 mm
1. Température d’utilisation
2. Matériaux
PA 6.6 GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
Corps isolant
1
Contact à broche
3. Caractéristiques mécaniques
Raccordement avec
connecteurs 3520, 3520-1, 3520-2,
connecteurs suivant standard RAST 2,5
Codages proposés sur Internet à l’adresse www.lumberg.com
PA 6.6 GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
-40 °C/+120 °C
-40 °C/+120 °C
3. Mechanical data
connectors 3520, 3520-1, 3520-2,
connectors acc. to RAST 2.5 standard
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
4 A at T
amb
60 °C
2 A at T
amb
120 °C
32 V AC
Rated voltage
2
IIIa (CTI
≥
250)
Material group
2
Creepage distance
≥
1.8 mm
Clearance
≥
1.8 mm
Insulation resistance
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664 being connected to RAST 2.5 con-
nector
Rated current
Mating with
4. Caractéristiques électriques
(à T
amb
20 °C)
4 A à T
amb
60 °C
2 A à T
amb
120 °C
32 V AC
Tension assignée
2
IIIa (CTI
≥
250)
Groupe de matériau
2
Distance d’isolement
≥
1,8 mm
Ligne de fuite
≥
1,8 mm
Résistance d’isolement
> 1 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664 en connexion avec connecteur RAST 2,5
Courant assigné
1
2
1
2
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
3551
*
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1000
1000
1000
500
500
500
500
500
250
250
250
250
250
250
250
250
250
250
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
10,1
12,6
15,1
17,6
20,1
22,6
25,1
27,6
30,1
32,6
35,1
37,6
40,1
42,6
45,1
47,6
50,1
52,6
11,7
14,2
16,7
19,2
21,7
24,2
26,7
29,2
31,7
34,2
36,7
39,2
41,7
44,2
46,7
49,2
51,7
54,2
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 4.71 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 4.71 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 4.71 et site Internet www.lumberg.com.
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
