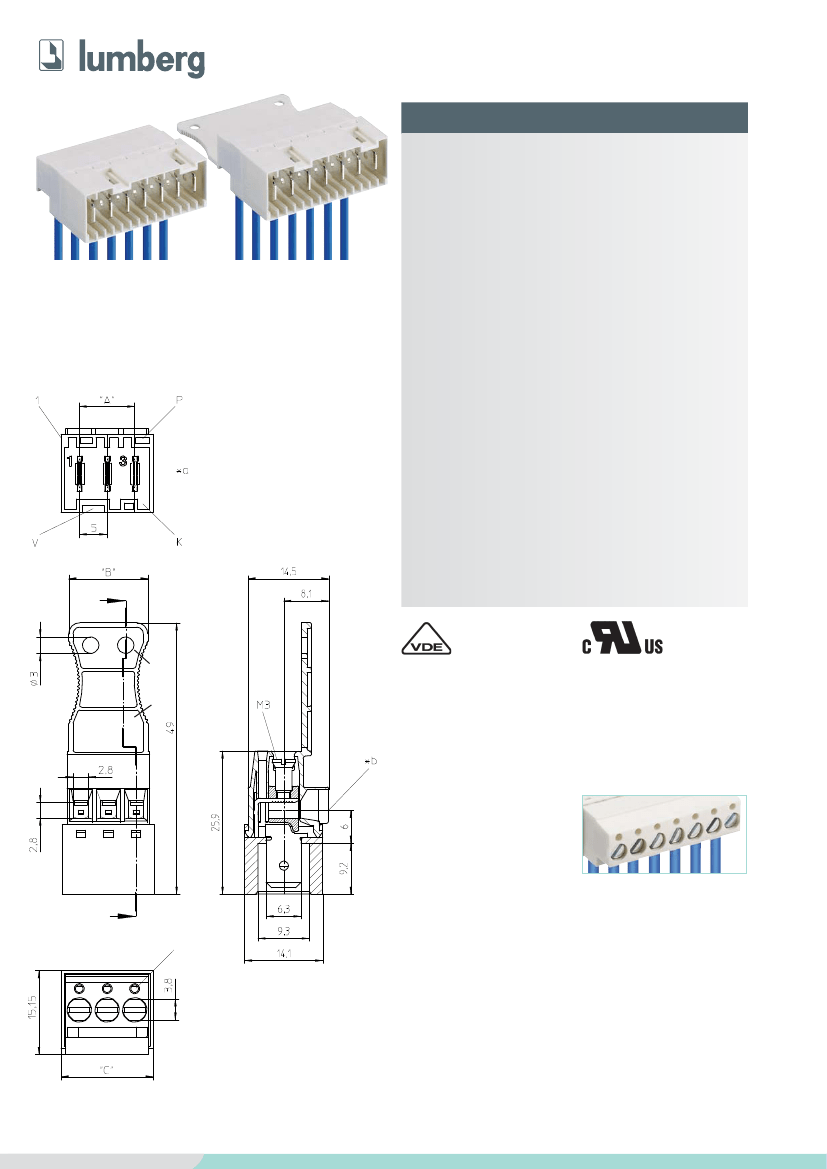

RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3618
3618-1
3618-2
3618-3
RAST-5-Messerleiste, mit Schraubanschluss, mit Fahrstuhl-
klemmkörper mit Untersteckschutz, mit Prüfabgriff
3618: Kabelabgang gegenüber der Verrastung
3618-1: Kabelabgang gegenüber der Verrastung, mit Grifflasche
3618-2: Kabelabgang auf Seite der Verrastung
3618-3: Kabelabgang auf Seite der Verrastung, mit Grifflasche
1. Temperaturbereich
2. Werkstoffe
-25 °C/+130 °C
PA GF, V2 nach UL 94
CuZn, verzinnt
CuZn, vernickelt
Stahl, verzinkt und chromatiert
3618
3618-1
Kontaktträger
1
Kontaktmesser
Klemmkörper
Schraube
3. Mechanische Daten
Kontaktmesser
Prüfdrehmoment/Schraube
2
Kontaktierung mit
6,3 x 0,8 mm nach DIN 42644
0,5 Nm
Steckverbindern 3611, 3615, 3623,
3626, 368...,
Steckverbindern nach RAST-5-
Standard
Anschließbare Leiter Schraubanschluss
Max. Querschnitt
2,5 mm
2
Abisolierlänge
ca. 8 mm
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
25 °C)
Bemessungsstrom
10 A bei T
U
70 °C
250 V AC
Bemessungsspannung
3
IIIa (CTI
≥
250)
Isolierstoffgruppe
3
Kriechstrecke
≥
3,2 mm
Luftstrecke
≥
3,2 mm
Isolationswiderstand
> 10 GΩ
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
nach DIN EN 60999
nach DIN EN 60664/IEC 60664
1
2
3
®
Reg.-Nr. 116633
*d
*e
*c
*a K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage
*b Leiterabgang 90°
cable departure 90°
sortie des câbles 90°
*c Öffnung für Prüfstift Ø 1,3 mm
hole for test spike Ø 1.3 mm
prise de test pour pointe d’éssai Ø 1,3 mm
*d Bohrung für Kabelbinder, bei 2-poliger Ausführung eine Bohrung mittig
bore hole for cable tie, 2 pole version with one central bore
perçage pour collier pour cable, version à 2 pôles avec un perçage central
respectivement
*e Feld für Bedruckung
space for imprinting
case à imprimer
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3618
3618-1
3618-2
3618-3
3618
3618-1
3618-2
3618-3
RAST 5 tab header, with screw terminal, with lift clamp
with protection against misplacing, with test holes
3618: cable departure opposite to lock
3618-1: cable departure opposite to lock, with handle latch
3618-2: cable departure on side of lock
3618-3: cable departure on side of lock, with handle latch
1. Temperature range
2. Materials
Insulating body
Contact tab
Clamp
Screw
1
Réglette à couteaux RAST 5, avec bornes à vis, avec cage d’as-
censeur avec protection contre mauvais enfichage, avec prise
de test, avec ou sans languette de maniement
3618: sortie de câble opposée au verrouillage
3618-1: sortie de câble opposée au verrouillage, avec languette
3618-2: sortie de câble du côté de verrouillage
3618-3: sortie de câble du côté de verrouillage, avec languette
1. Température d’utilisation
-25 °C/+130 °C
PA GF, V2 suivant UL 94
CuZn, étamé
CuZn, nickelé
acier, zingué et chromaté
-25 °C/+130 °C
PA GF, V2 according to UL 94
CuZn, tinned
CuZn, nickeled
steel, zinced and chromated
2. Matériaux
Corps isolant
1
Ressort de contact
Cage
Vis
3. Caractéristiques mécaniques
Contact à couteau
Couple de serrage de test/vis
2
Raccordement avec
6,3 x 0,8 mm suivant DIN 42644
0,5 Nm
connecteurs 3611, 3615, 3623, 3626,
368...,
connecteurs suivant standard RAST 5
Conducteurs raccordables à la borne
Section max.
2,5 mm
2
Longueur de dénudage
circa 8 mm
Codages proposés sur Internet à l’adresse www.lumberg.com
3. Mechanical data
6.3 x 0.8 mm according to DIN 46244
0.5 Nm
connectors 3611, 3615, 3623, 3626,
368...,
connectors acc. to RAST 5 standard
Connectable conductors screw terminal
Max. section
2.5 mm
2
Stripping length
ca 8 mm
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
25 °C)
Rated current
10 A at T
amb
70 °C
250 V AC
Rated voltage
3
IIIa (CTI
≥
250)
Material group
3
Creepage distance
≥
3.2 mm
Clearance
≥
3.2 mm
Insulation resistance
> 10 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60999
according to DIN EN 60664/IEC 60664
Contact tab
Test tightening torque/screw
2
Mating with
4. Caractéristiques électriques
(à T
amb
25 °C)
Courant assigné
10 A à T
amb
70 °C
250 V AC
Tension assignée
3
IIIa (CTI
≥
250)
Groupe de matériau
3
Distance d’isolement
≥
3,2 mm
Ligne de fuite
≥
3,2 mm
Résistance d’isolement
> 10 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60999
suivant DIN EN 60664/CEI 60664
1
2
3
1
2
3
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
VE
PU
UE
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3618 02
3618 03
3618 04
3618 05
3618 06
3618 07
3618-1 02
3618-1 03
3618-1 04
3618-1 05
3618-1 06
3618-1 07
3618-2 02
3618-2 03
3618-2 04
3618-2 05
3618-2 06
3618-2 07
3618-3 02
3618-3 03
3618-3 04
3618-3 05
3618-3 06
3618-3 07
*
2
3
4
5
6
7
2
3
4
5
6
7
2
3
4
5
6
7
2
3
4
5
6
7
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
9,3
14,3
19,3
24,3
29,3
34,3
9,3
14,3
19,3
24,3
29,3
34,3
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
