RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3641

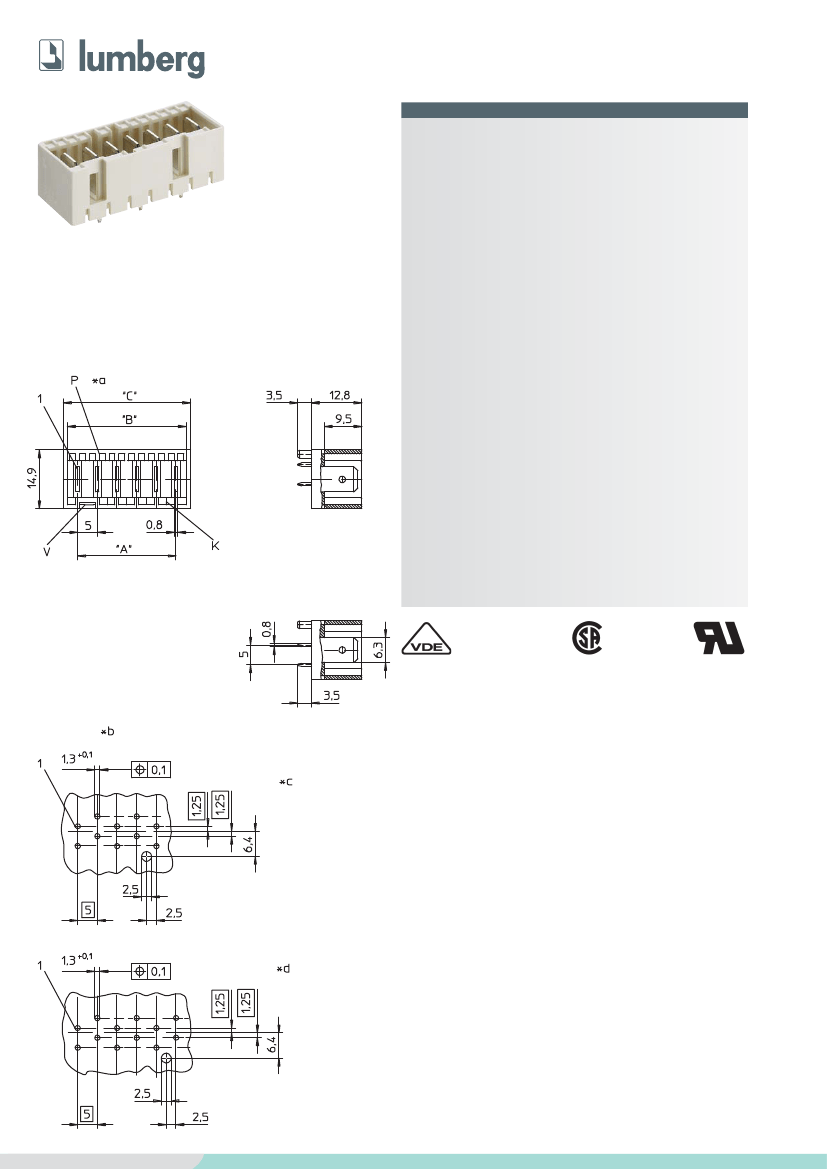

RAST-5-Messerleiste, stehend, mit Positionierzapfen
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktmesser 3641
Kontaktmesser 3641 V167
3. Mechanische Daten
Kontaktmesser
Kontaktierung mit
3641
6,3 x 0,8 mm nach DIN 46244
PA GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
CuZn, unternickelt und versilbert
-40 °C/+120 °C
Steckverbindern 3611, 3615, 3623,
3626, Steckverbindern nach RAST-5-
Standard
3641 V167
Steckverbindern 3625, Steckverbin-
dern nach RAST-5-Standard
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
Bemessungsstrom 3641
10 A bei T
U
70 °C
Bemessungsstrom 3641 V167
16 A bei T
U
70 °C
250 V AC
Bemessungsspannung
2
IIIa (CTI
≥
350)
Isolierstoffgruppe
2
Kriechstrecke
≥
4,0 mm
Luftstrecke
≥
4,0 mm
Isolationswiderstand
> 10 GΩ
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
nach DIN EN 60664/IEC 60664
1
2
®
®
Reg.-Nr. B317
*a K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage
*b Lochbild in der Leiterplatte, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder
*c ungerade Polzahl
uneven pole numbers
nombres de nombres de pôles impairs
*d gerade Polzahl
even pole numbers
nombres de pôles pairs
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3641
RAST 5 tab header, upright, with positioning spigot
1. Temperature range
2. Materials
Insulating body
Contact tab 3641
Contact tab 3641 V167
3. Mechanical data
Contact tab
Mating with
3641
6.3 x 0.8 mm according to DIN 46244
3. Caractéristiques mécaniques
Contact à couteau
Raccordement avec
3641
6,3 x 0,8 mm suivant DIN 46244
1
3641
Réglette à couteaux RAST 5, droite, avec goujon de posi-
tionnement
1. Température d’utilisation
PA GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
CuZn, pre-nickeled and silvered
2. Matériaux
Corps isolant
1
Courant assigné 3641
Courant assigné 3641 V167
PA GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
CuZn, sous-nickelé et argenté
-40 °C/+120 °C
-40 °C/+120 °C
connectors 3611, 3615, 3623, 3626,
connectors acc. to RAST 5 standard
3641 V167
connectors 3625,
connectors acc. to RAST 5 standard
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
Rated current 3641
10 A at T
amb
70 °C
Rated current 3641 V167
16 A at T
amb
70 °C
250 V AC
Rated voltage
2
IIIa (CTI
≥
350)
Material group
2
Creepage distance
≥
4.0 mm
Clearance
≥
4.0 mm
Insulation resistance
> 10 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664
connecteurs 3611, 3615, 3623, 3626,
connecteurs suivant standard RAST 5
3641 V167
connecteurs 3625,
connecteurs suivant standard RAST 5
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
Courant assigné 3641
10 A à T
amb
70 °C
Courant assigné 3641 V167
16 A à T
amb
70 °C
250 V AC
Tension assignée
2
IIIa (CTI
≥
350)
Groupe de matériau
2
Distance d’isolement
≥
4,0 mm
Ligne de fuite
≥
4,0 mm
Résistance d’isolement
> 10 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664
1
2
1
2
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
VE
PU
UE
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3641 02
3641 03
3641 04
3641 05
3641 06
3641 07
3641 08
3641 09
3641 10
3641 11
3641 12
*
2
3
4
5
6
7
8
9
10
11
12
250
250
250
250
250
250
250
250
250
250
250
5,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
45,0
50,0
55,0
10,2
15,2
20,2
25,2
30,2
35,2
40,2
45,2
50,2
55,2
60,2
12,3
17,3
22,3
27,3
32,3
37,3
42,3
47,3
52,3
57,3
62,3
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
