1.0
mm
Pitch
Series
5077
AC/DC 0.5A
シリーズ
5077
（Series）
基板間高さ
8.0mm、
9.0mm、
10.0mm、
11.0mm、
12.0mm、
（Stacking Height）
13.5mm、
14.5mm、
15.5mm、
19.0mm
極間隔
1.0mm
（Pitch）
極数
30∼80
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 100V
（Rated Voltage）
耐電圧
AC 500Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat resistance plastic
−40∼85℃
SERIES 5077

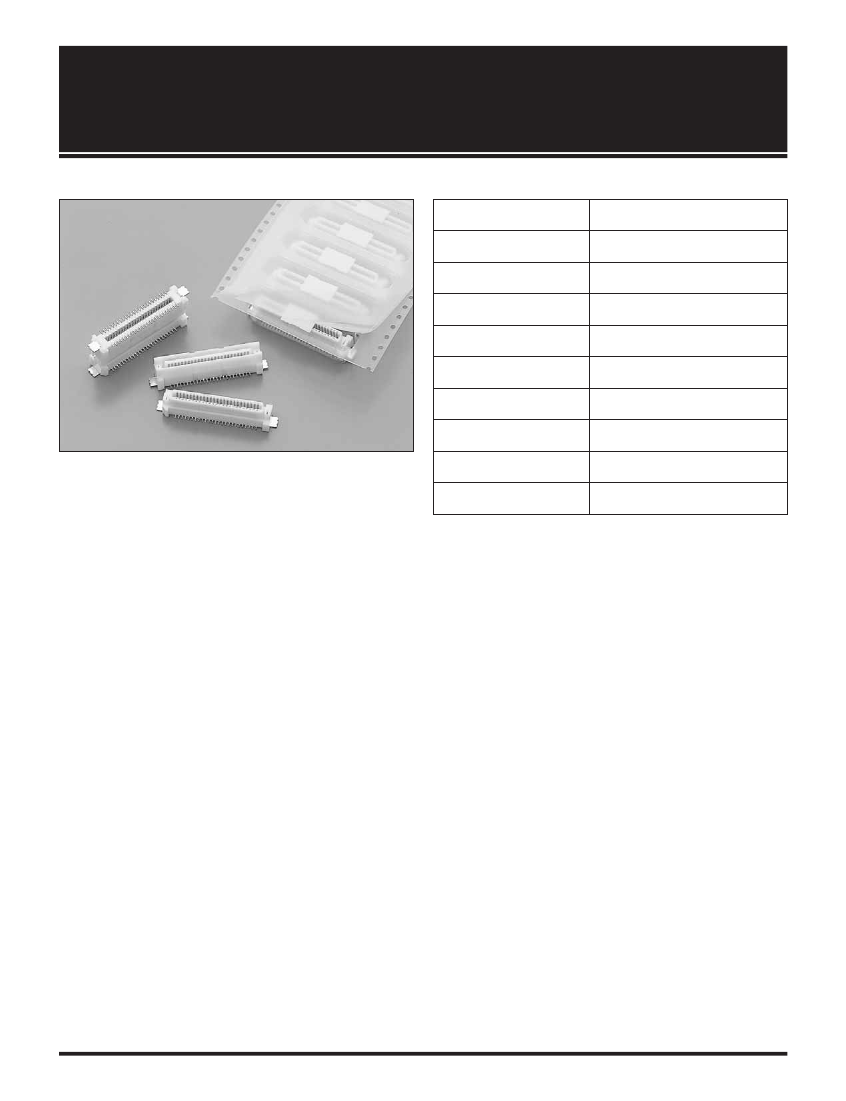

◇概要
5077シリーズは、1.0mmピッチ、SMTタイプで、嵌合高さを8.0mm∼19.0mmまで拡張した平行接続用のコネクタです。
プラグ側がSTDタイプ、H1タイプ、H2タイプ、H5.5タイプの4種類。リセ側がSTDタイプ、H2タイプ、H5.5タイプの3種類で構成され、その組
み合わせにより、8.0mmから最大19.0mmの基板間隔の設定が可½です。
◇Outline
Series 5077 is a 1.0mm pitch SMT type Board to Board connector for parallel connection of which stacking height is extended
to between 8.0 and 19.0mm.
There are four types for plug connector, STD type, type H1, type H2, and type H5.5, and three types for receptacle connector,
STD type, type H2 and type H5.5. With combinations of these types, stacking height is extended to 8.0mm to 19.0mm.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.
1.0mm Pitc
SERIES
5077
アプリケーション一覧 APPLICATIONS

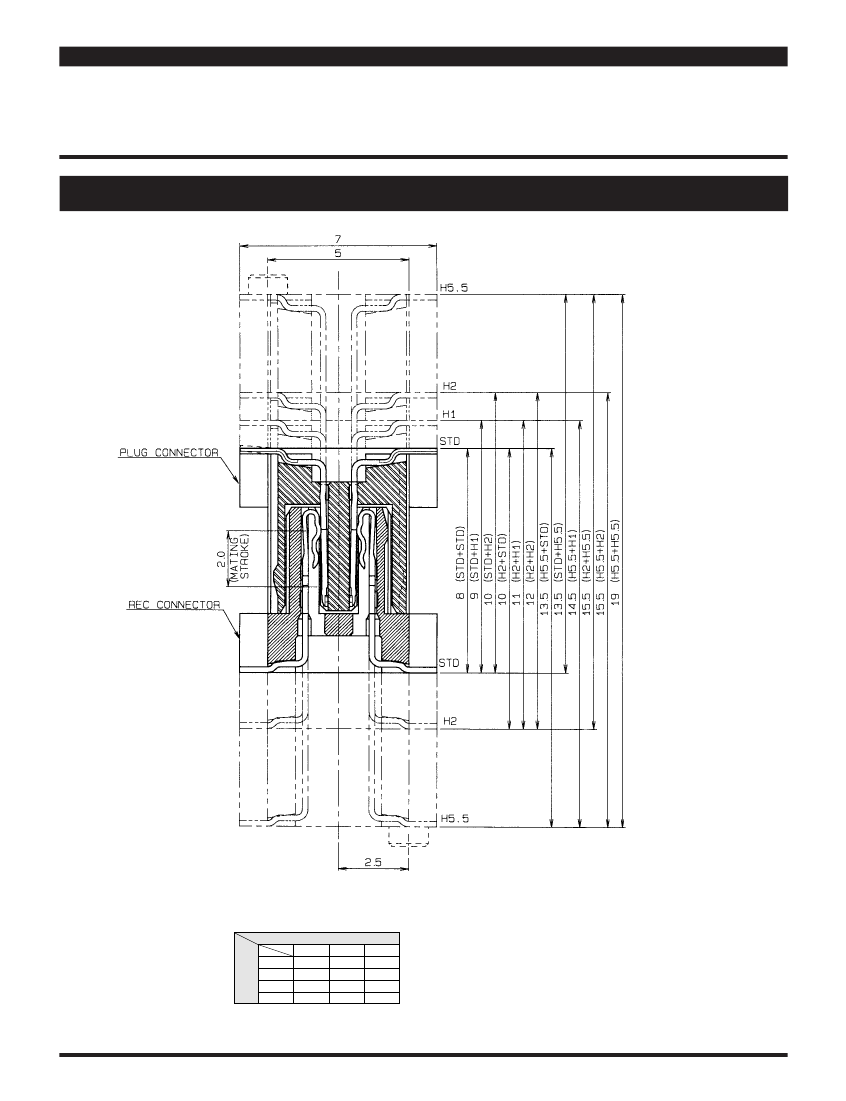

Parallel Stacking Height Matrix
(mm)
Receptacle Variation
STD
H1
H2
H5.5
STD
8.0
9.0
10.0
13.5
H2
10.0
11.0
12.0
15.5
H5.5
13.5
14.5
15.5
19.0
Plug
Variation
1.0mm Pitch
SERIES
5077

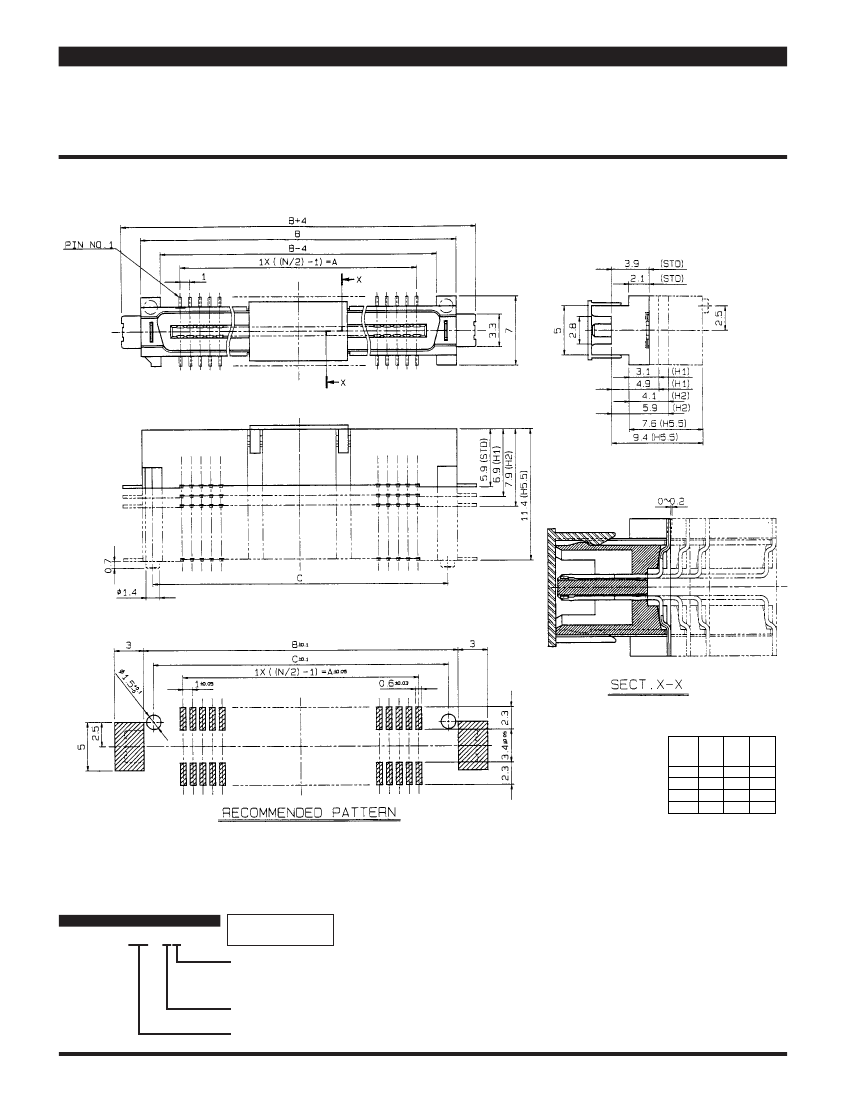

プラグ ST 吸着カバー付 30∼80P
Plug Vertical With Vacuum Clip 30∼80Positions
極 数
NO.OF
POS.
A
B
C
30
40
50
80
14
19
24
39
22
27
32
47
20
25
30
45
注文コード
ORDERING CODE
RoHS 対応品
RoHS Compliant Product
14 5077 0XX 1XX 861+
0：STD type
1：H1 type
2：H2 type
5：H5.5 type
0
：ボス無し
Without Boss
1
：ボス有り
With Boss
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
1.0mm Pitch
SERIES
5077

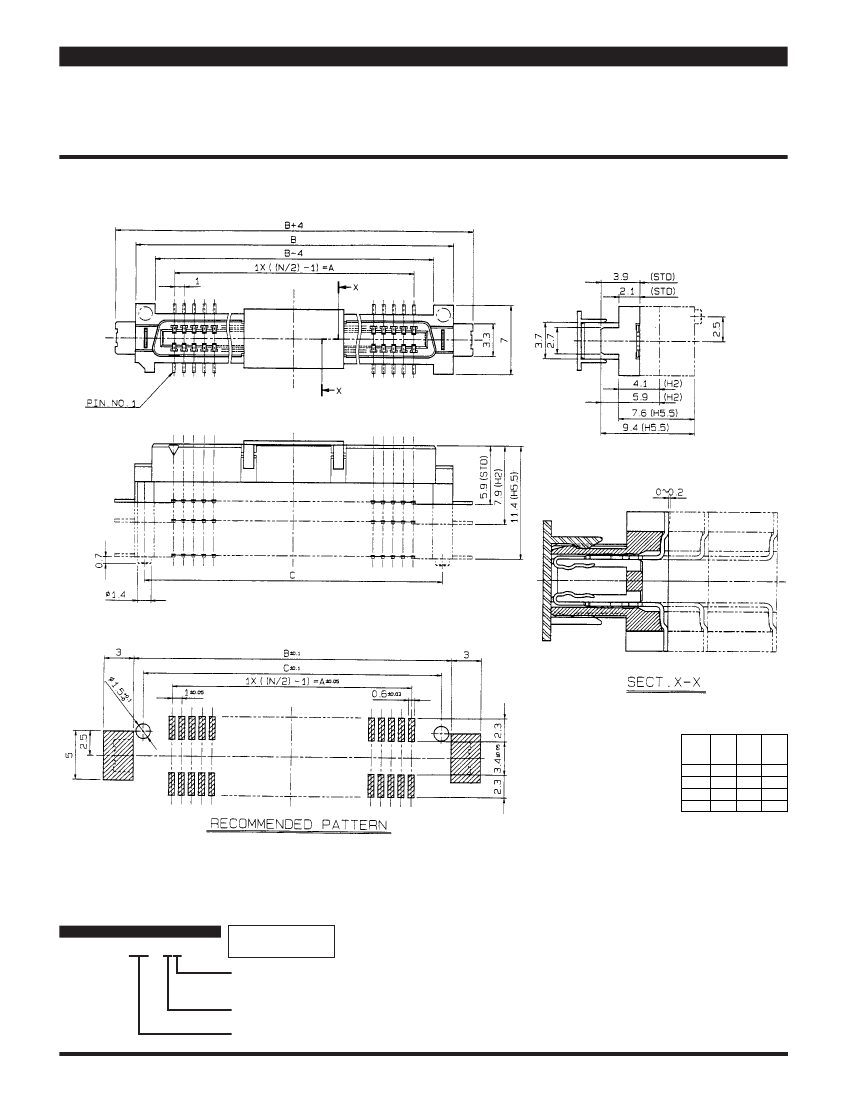

リセ ST SMT 吸着カバー付 30∼80P
Receptacle Vertical SMT With Vacuum Clip 30∼80Positions
極 数
NO.OF
POS.
A
B
C
30
40
50
80
14
19
24
39
22
27
32
47
20
25
30
45
注文コード
ORDERING CODE
24 5077 0XX 1XX 861+
RoHS 対応品
RoHS Compliant Product
0：STD type
2：H2 type
5：H5.5 type
0
：ボス無し
Without Boss
1
：ボス有り
With Boss
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
1.0mm Pitch
SERIES
5077
●Plug

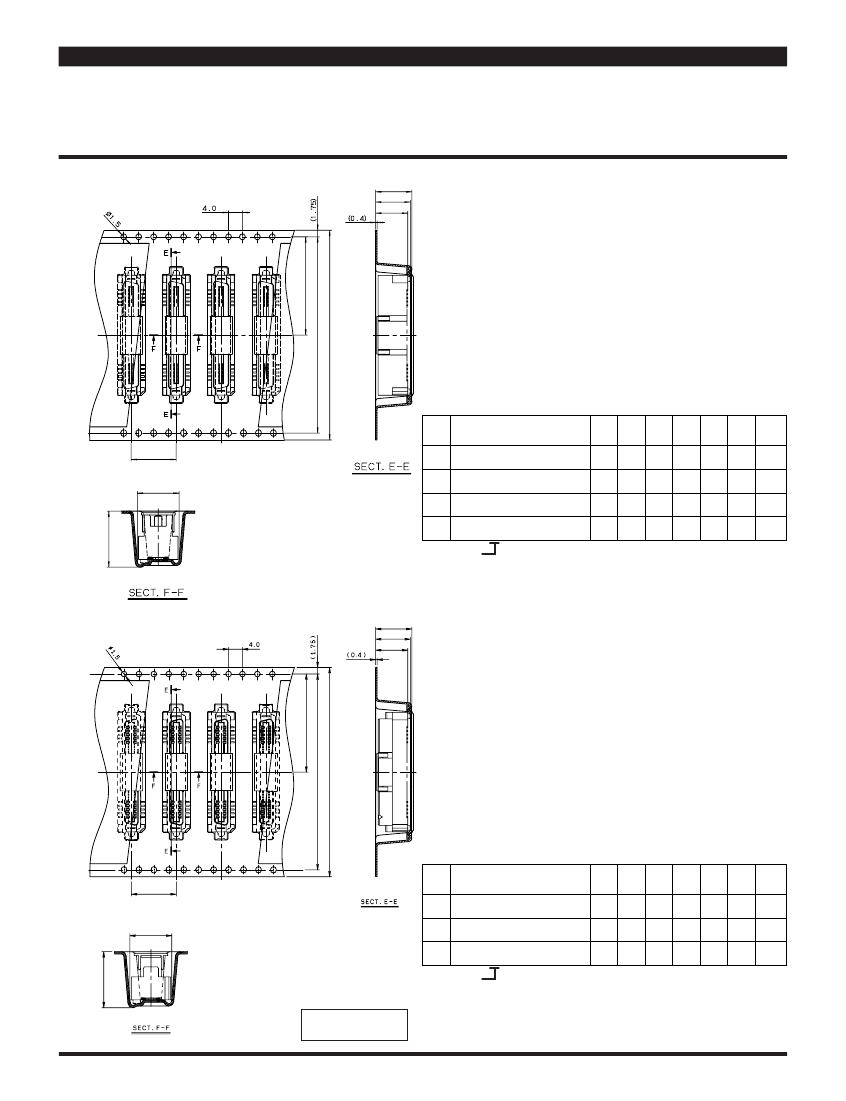

プラグ/リセ ST エンボス梱包 30∼80P
Plug & Receptacle Vertical Tape & Reel 30∼80Positions
（ A ）
（ B ）
（ C ）
26.2
52.4
56.0
Type
型 番
P/N
A
B
C
D
G
H
梱包数
QTY'A
REEL
D
STD
H1
（ G ）
H2
（ H ）
H5.5
14 5077 0XX 100 861+（Without Boss）
7.7
7.3
6.6
14 5077 0XX 110 861+（With Boss）
14 5077 0XX 101 861+（Without Boss）
8.7
8.3
7.6
14 5077 0XX 111 861+（With Boss）
14 5077 0XX 102 861+（Without Boss）
9.7
9.3
8.6
14 5077 0XX 112 861+（With Boss）
14 5077 0XX 105 861+（Without Boss）
13.2 12.8 12.1
14 5077 0XX 115 861+（With Boss）
12
12
12
16
7.4
7.4
7.4
8
9
10
500
500
500
450
7.45 13.5
極数
Number of
positions
●Receptacle
（ A ）
（ B ）
（ C ）
26.2
52.4
56.0
Type
D
型 番
P/N
A
B
C
D
G
H
梱包数
QTY'A
REEL
STD
（ G ）
H2
H5.5
24 5077 0XX 100 861+（Without Boss）
7.7
7.3
6.6
24 5077 0XX 110 861+（With Boss）
24 5077 0XX 102 861+（Without Boss）
9.7
9.3
8.6
24 5077 0XX 112 861+（With Boss）
24 5077 0XX 105 861+（Without Boss）
13.2 12.8 12.1
24 5077 0XX 115 861+（With Boss）
12
12
16
7.4
7.4
8
10
500
500
450
7.45 13.5
（ H ）
極数
Number of
positions
RoHS 対応品
RoHS Compliant Product
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
