303 2
RT - DPDT
/3
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY
CARACTERISTIQUES GENERALES
GENERAL CHARACTERICS
Combinaison des contacts
Contact arrangement
2 RT
2PDT
Pouvoir de coupure 28 Vcc
Contact rating 28 Vdc
Circuit résistif
Resistive load
3A
3 Amps
Alimentation
Supply
Courant continu (polarisé avec option P)
Direct current (polarised with P option)
Masse
Weight
10 g
10 g
Normes applicables en annexe
See appendice for applicable specifications
ENVIRONNEMENT
ENVIRONMENT
Température de fonctionnement
Temperature range
- 65° à + 1
25°C
- 65° to + 125°C
Position de fonctionnement
Operating position
indifférente
any
Tenue aux vibrations
Resistance against vibrations
20 g sin de 20 à 2 000 Hz
20 g sin from 20 to 2 000 Hz
Tenue aux chocs
Shocks resistance
100 g - 6 ms
100 g - 6 ms
Tenue aux secousses
Shake resistance
n/a
n/a
Accélération
Acceleration
40 g
40 g
Taux de fuite
Leak rate
1.10
-8
cm
3
/sec
1.10
-8
cm
3
/sec
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
303 1/4
27
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
303 2
RT - DPDT
/3
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY
CARACTERISTIQUES ELECTRIQUES
ELECTRICAL CHARACTERISTICS
Durée de vie (circuits résistif, moteur ou lampe)
Operating life (resistive, motor or lamp load)
100 000 manœuvres
100 000 operations
Durée de vie (circuit inductif)
Operating life (inductive load)
n/a
n/a
Surcharge (circuit résistif) - 100 opérations
Overload (resistive load) - 100 Operations
5A
5 Amps
Chute de tension sous courant nominal (initiale)
Voltage drop at nominal current (before life)
1
50 mV max.
150 mV max.
Chute de tension sous courant nominal (après durée de vie)
Voltage drop at nominal current (after rated life)
300 mV max.
300 mV max.
Temps à l'enclenchement sous tension nominale à 25°C (CC)
Operate time at nominal voltage at 25°C (DC)
6 ms max.
6 ms max.
Temps au déclenchement sous tension nominale à 25°C (CC)
Release time at nominal voltage at 25°C (DC)
5 ms max.
5 ms max.
Temps de rebond
Bounce time
2,5 ms max.
2,5 ms max.
Rigidité diélectrique au niveau de la mer :
Dielectric strength at sea level :
Entre contact et masse, et entre contacts
Contacts to case and between contacts
500 Veff
500 Vrms
Entre bobine et masse
Coil to case
500 Veff
500 Vrms
Rigidité diélectrique à 22 000 m (tous points)
Dielectric strength at 70 000 Ft (all points)
300 Veff
300 Vrms
Résistance d'isolement
Insulation resistance
1 000 MΩ (100 Vcc)
1 000 MΩ (100 Vdc)
Pouvoir de coupure en bas niveau
Low level contact rating
30 A 30 mVcc
30 Amps 30 mVdc
28
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
303 2/4
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
303 2
RT - DPDT
/3
A
RELAIS HERMETIQUES
MONOSTABLES
HERMETICALLY SEALED
NON LATCHING
RELAY

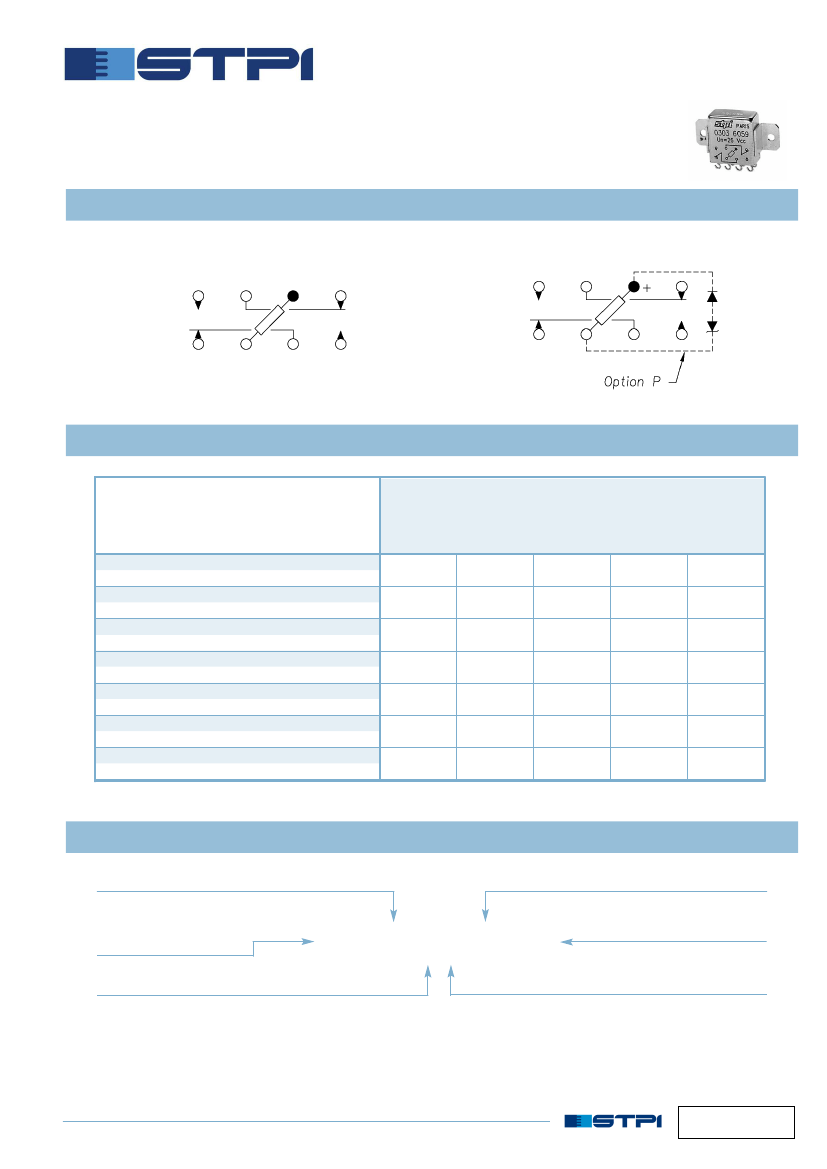

SCHEMA de RACCORDEMENT
CONNECTION DIAGRAM
CIRCUIT DE COMMANDE
CONTROL CIRCUIT
Courant Continu
Direct Current
Tension nominale
Nominal operating voltage
6V
7V
3,5 V
5V
2,5 V
0,4 V
30
Ω
1 V
2
1 V
4
6,5 V
10 V
5V
0,8 V
1
Ω
45
26,5 V
30 V
1
3,5 V
22 V
1 V
2
1,5 V
700
Ω
28 V
32 V
1 V
4
19,8 V
7V
1,5 V
700
Ω
48 V
55 V
25 V
40 V
20 V
2,9 V
2300
Ω
Tension maximale
Maximum operating voltage
Tension d'enclenchement maximale à + 20°C
Pull in maximum voltage at + 20°C
Tension d'enclenchement maximale à + 1
25°C
Pull in maximum voltage at + 125°C
Tension de non relachement
Hold voltage
Tension de déclenchement de - 65°C à + 1
25°C
Drop out voltage of - 65° to + 125°C
Résistance de bobine 10% à + 20°C
Coil resistance 10% at + 20°C
CODIFICATION
FIXATIONS - RACCORDEMENTS
MOUNTINGS - CONNECTIONS
Cf tableau des combinaisons standards
Refer standard arrangement table
REFERENCING
TENSION NOMINALE
NOMINAL VOLTAGE
BOITIER
CAN
303 2xx x x xxx xxx
OPTION DEVERMINAGE
SCREENING
Cf annexe /
Refer appendice
SORTIES
TERMINALS
D - broches Dorées
Gold plated
OPTION P : PROTECTION
Limite de surtension aux
bornes de la bobine à -42 V
Over voltage at the coil limited to -42 V
Codifications particulières pour relais spécifiques
Special referencing for specific relays
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
303 3/4
29
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
303 2
RT - DPDT
/3
A

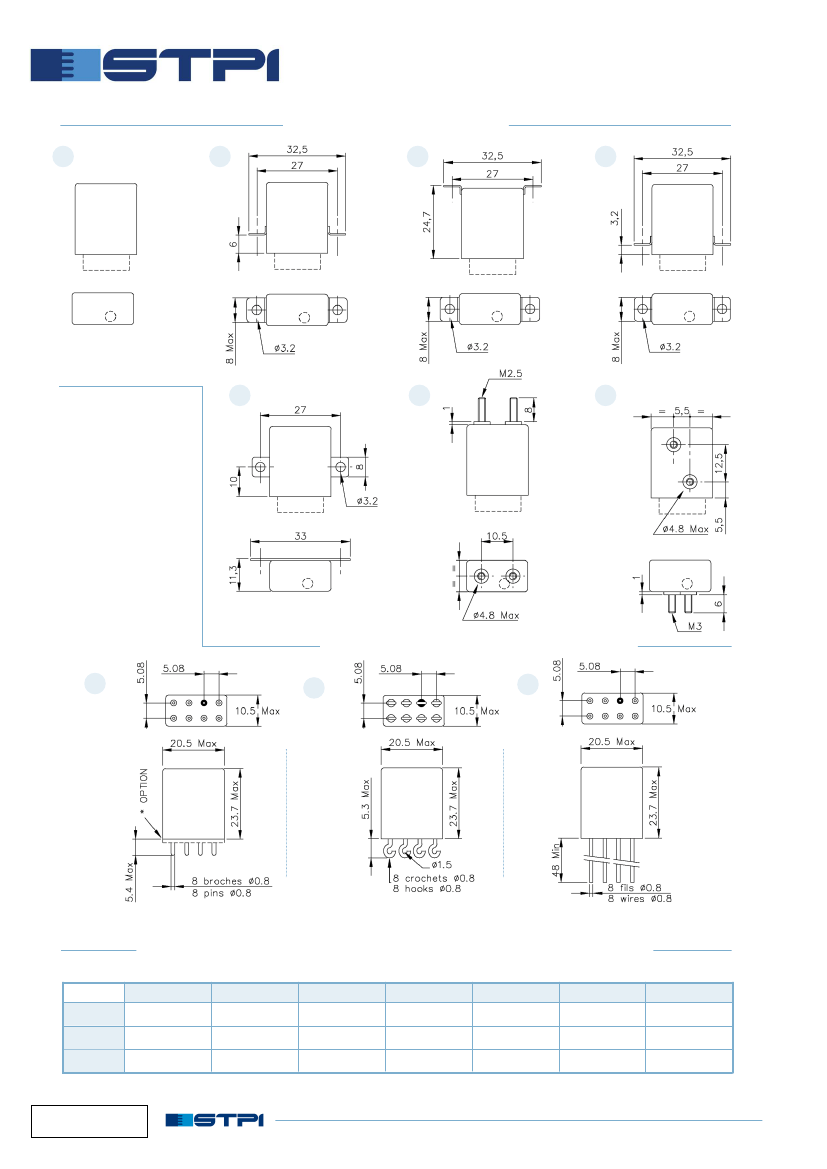

FIXATIONS -
MOUNTINGS
A
B
C
D
E
* OPTION :
• Joint silicone à la deman-
de pour utilisation exclusive
sur support à sertir
Ref : 284-180
• Pour implantation sur cir-
cuit imprimé double face,
insérer la semelle isolante
Ref : 284-1
40
F
G
• Silicone rubber gasket
Only available for crimp
style rocket
Ref : 284-180
• For soldering on double
side PCB, use insulating
rubber gasket
Ref : 284-140
RACCORDEMENTS -
CONNECTIONS
2
3
1
Sorties Dorées ou Etamées
Gold or Tin plated terminals
Sorties étamées uniquement
Tin plated terminals only
COMBINAISONS STANDARDS -
STANDARD ARRANGEMENTS
A
1
2
3
303 200
303 2
7
1
303 22
1
B
303 203
303 230
C
D
303 250
E
303 238
F
G
303 233
303 248
303 2
5
1
303 2
16
30
58 Av. Claude VELLEFAUX - 75010 PARIS - FRANCE
303 4/4
Tel : 33.(0)1.42.03.94.20 - Fax : 33.(0)1.42.03.52.85 - www.stpigroup.com
