SL09106AV
91.50 MHz IF SAW Filter
6.41 MHz Bandwidth
Revision 0: 30. January. 2012
Electrical Characteristics
Package Dimensions
Testing Environment
Frequency Characteristics
SAWNICS Inc.
460 Cheonheung-ri, Seonggeo-eup, Cheonan-si, Chungcheongnam-do, 330-836 / Korea.
Tel: +82 41 550 9372 / Fax: +82 41 550 9399 / www.sawnics.com
SAWNICS
Data Sheet(Rev 0)
SL09106AV
91.50 MHz IF SAW Filter
Electrical Characteristics
Maximum Ratings
Parameters Description
Operation Temperature Range
Storage Temperature Range
Maximum DC Voltage
Maximum Input Power
Source Impedance (single ended)
Load Impedance (single ended)
Package type & size
Length x Width
Height
(1)
(1)
Unit
°C
°C
V
dBm
Ω
Ω
Minimum
-30
-40
-
-
-
-
V
Typical
-
-
-
-
50
50
Maximum
+85
+85
10
10
-
-
mm²
mm
-
-
13.3 x 6.5
-
-
1.8
Electrical Specification
Parameters Description
Center Frequency (Fo)
Insertion Loss at Fo
Group Delay Variation at Fo ± 2.5 MHz
Absolute Delay at Fo
Passband Ripple Variation at Fo ± 2.5 MHz
Bandwidth at -1dB
Bandwidth at -3dB
Bandwidth at -30dB
Bandwidth at -40dB
Ultimate Rejection
Temperature Coefficient
Unit
MHz
dB
nsec
usec
dB
MHz
MHz
MHz
MHz
dB
ppm/°C
Minimum
91.35
-
-
-
-
6.00
-
-
-
45
-
Typical
91.50
13.00
38
0.98
0.25
6.40
7.15
9.55
9.95
49
-20
Maximum
91.65
15.00
80
-
0.9
-
-
-
10.30
-
-
Notes :
(1) With Matching Network (Ref. Testing Environment Circuit as shown below).
Those impedances could be modified with different impedance values and/or structures, if necessary.
Page1of Page 4
Revision 0
SAWNICS
Data Sheet(Rev 0)
SL09106AV
91.50 MHz IF SAW Filter

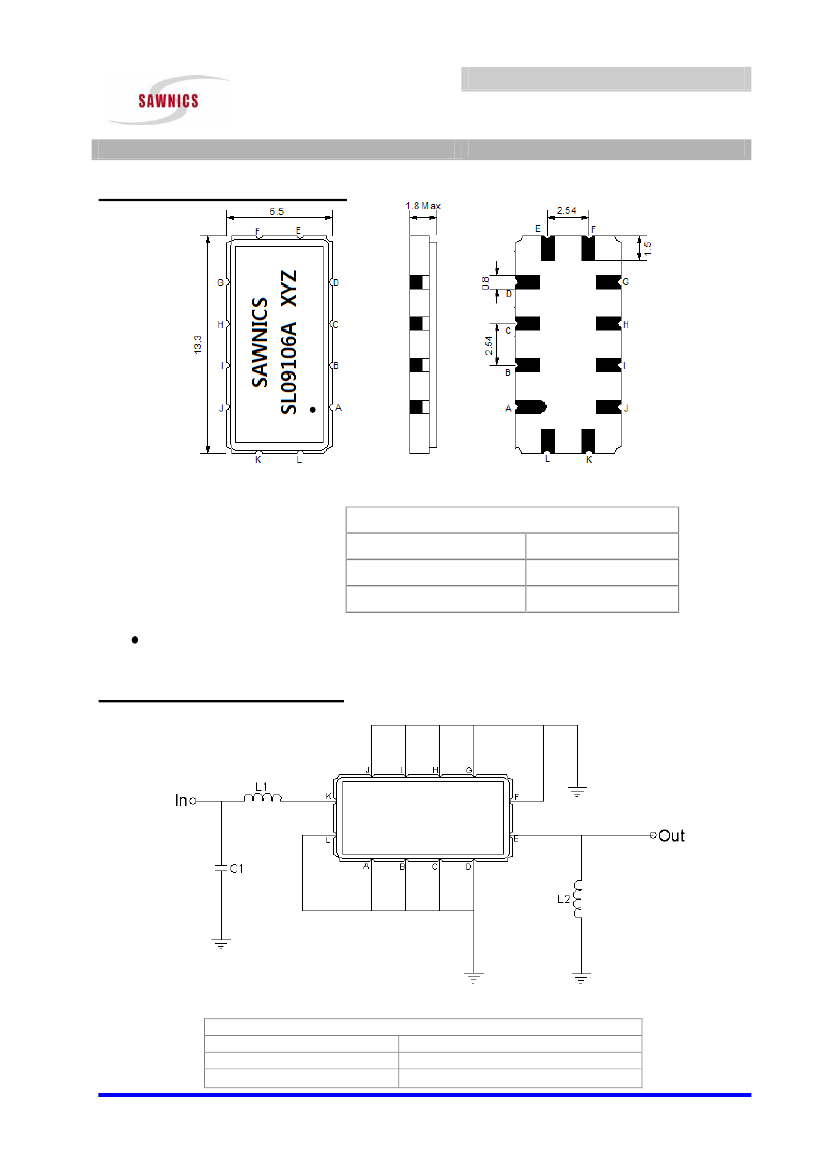

Package Dimensions
①
SAWNICS: Brand
②
SL09106A: Model Name
③
X : Date Code (Year)
④
Y : Date Code (Month)
⑤
Z : Date Code (Date)
: Index Dot
Pin Description
A, B, C, D, F, G, H, I, J, L
K
E
Ground
Input
Output
Testing Environment
Test Fixture & Values
Input
L1 = 47nH, C1=110pF
Output
L2 = 27nH
Source/Load Impedance
50
Ω
Page2of Page 4
Revision 0
SAWNICS
Data Sheet(Rev 0)
SL09106AV
91.50 MHz IF SAW Filter
Frequency Characteristics

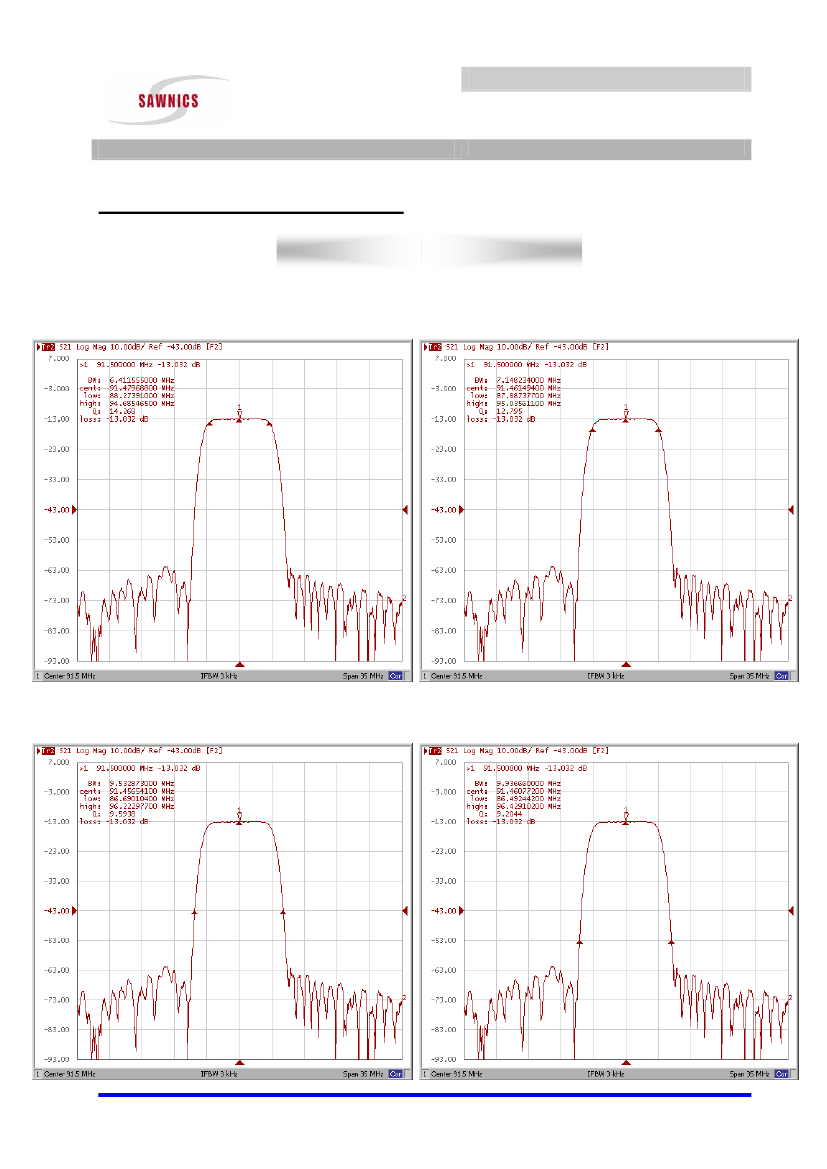

Frequency Response
Operating Temperature : +25
℃
Bandwidth at –1.0 dB
Bandwidth at –3.0 dB
Bandwidth at –30 dB
Bandwidth at –40 dB
Page3of Page 4
Revision 0
SAWNICS
Data Sheet(Rev 0)
SL09106AV
91.50 MHz IF SAW Filter
Frequency Characteristics

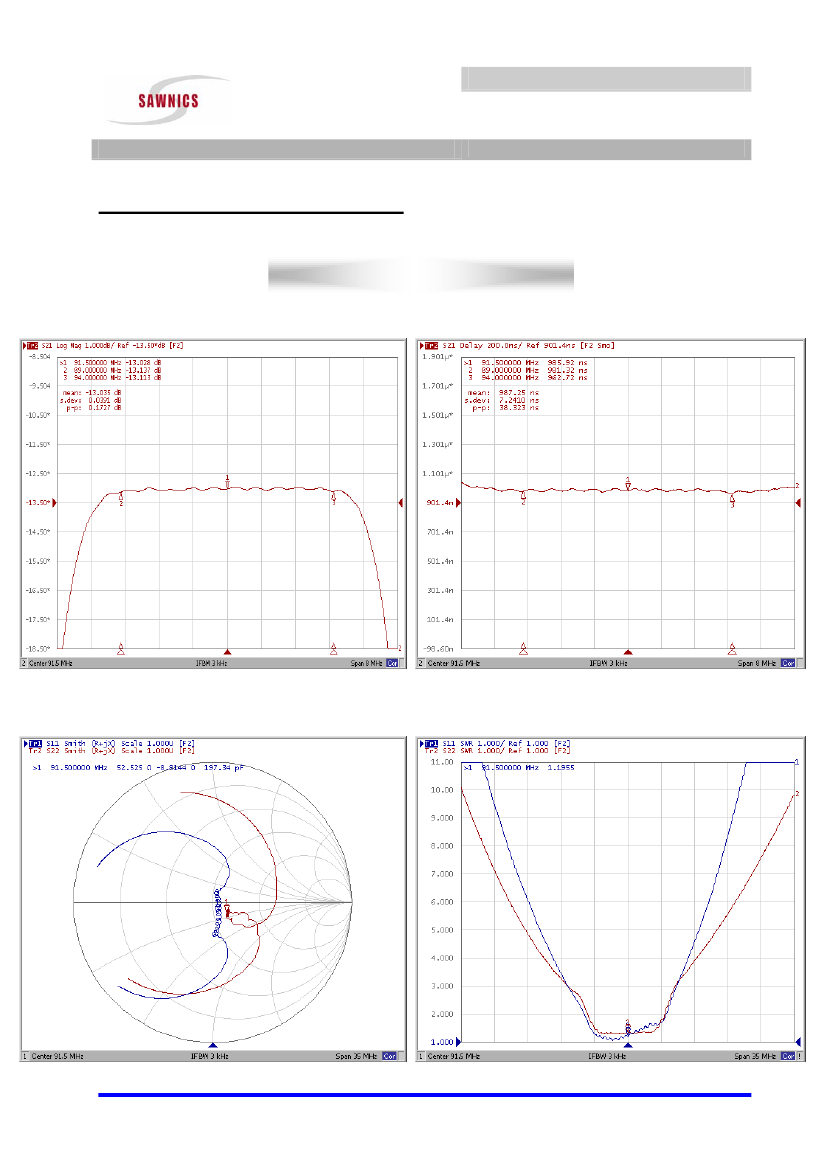

Frequency Response
Ripple Variation Fo±2.5MHz
Group Delay Variation Fo±2.5MHz
Smith Chart
VSWR
Page4of Page 4
