LDI1117xxU
LDI1117xxU
Adjustable and Fixed Low Drop Voltage Regulators
Einstellbare und Festspannungs-Low-Drop Regler
Version 2019-12-09
Typical Applications
High efficiency linear regulators,
Active SCSI termination regulator,
Post regulators for switch mode
DC-DC converters,
Battery backed-up regulated supply
Commercial grade
1
)
Features
Low Drop Voltage:
1.15V at 1A output current
Integrated current limiting and
thermal overload protection
Narrow tolerance band
Adjustable or with fixed voltage:
1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V
Also available in SO-8 and
SOT-223 packages
Compliant to RoHS, REACH,
Conflict Minerals
1
)
1= GND/ADJ
2 = OUT
3 = IN

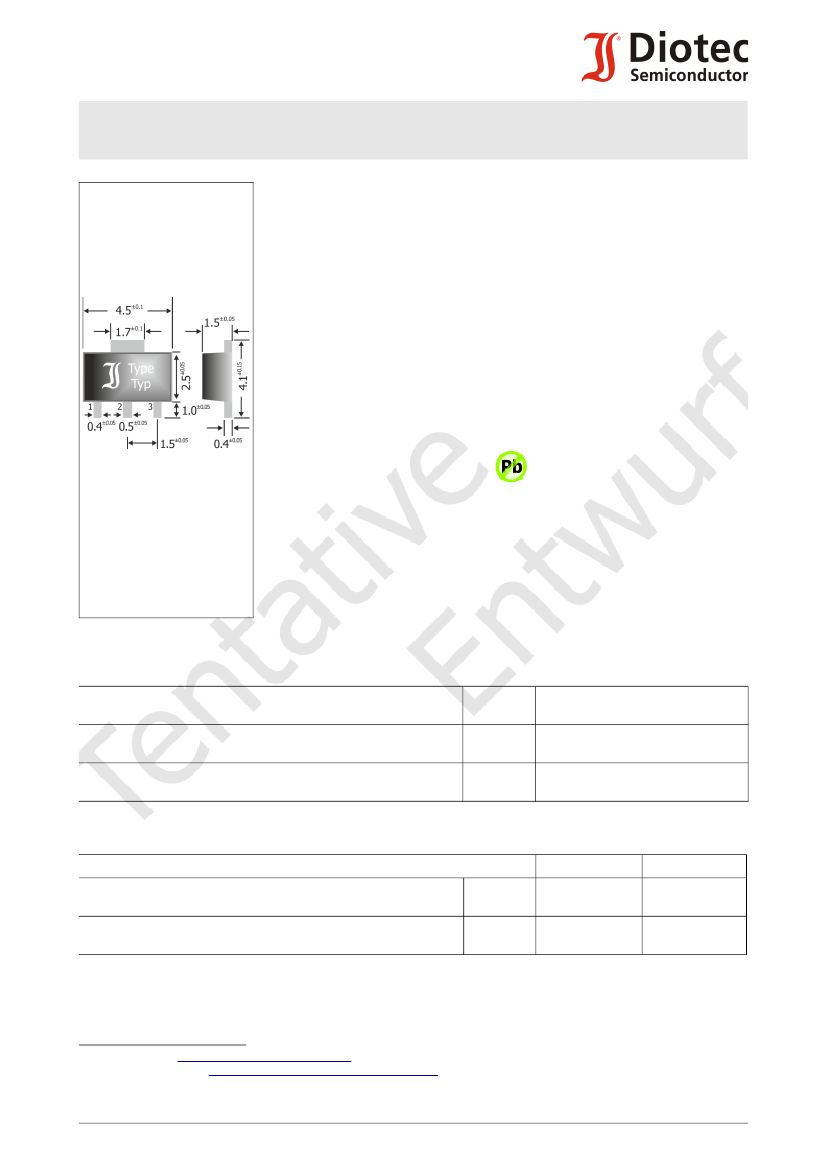

Dimensions - Maße [mm]
Mechanical Data
1
)
Taped and reeled
Weight approx.
Case material
Solder & assembly conditions
1000 / 7“
0.05 g
UL 94V-0
260°C/10s
MSL = 1
Typische Anwendungen
Hocheffiziente Linearregler
Aktive SCSI-Abschluss-Regler
Ausgangsregler für getaktete
Gleichstromwandler
Batterie-gestützte Spannungsversorgung
Standardausführung
1
)
Besonderheiten
Niedriger Spannungsabfall:
1.15V bei 1A Ausgangsstrom
Integrierte Strombegrenzung und
thermische Überlastsicherung
Enge Spannungstoleranz
Einstellbar oder Festspannung:
1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V
Auch erhältlich im SO-8 und
SOT-223 Gehäuse
Konform zu RoHS, REACH,
Konfliktmineralien
1
)
Mechanische Daten
1
)
Gegurtet auf Rolle
Gewicht ca.
Gehäusematerial
Löt- und Einbaubedingungen
V
O
= V
REF
... 13.65 V
V
REF (adj)
= 1.25 V ± 1.0%
V
OUT1 (fixed)
= ± 1.0%
I
LIMIT
= ~1.35 A
T
jmax
= 125°C
SOT-89
RoHS
Maximum ratings
2
)
Input voltage
Eingangsspannung
Power dissipation
Verlustleistung
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
C
= 50°C
3
)
V
IN
P
tot
T
j
T
S
20 V
6W
EL
V
Pb
EE
WE
Grenzwerte
2
)
+150°C
-55…+150°C
Recommended operating area
Empfohlener Betriebsbereich
Min.
Max.
15 V
+125°C
Input voltage
Eingangsspannung
Junction temperature
Sperrschichttemperatur
V
IN
T
J
-
-40°C
1
2
3
Please note the
detailed information on our website
or at the beginning of the data book
Bitte beachten Sie die
detaillierten Hinweise auf unserer Internetseite
bzw. am Anfang des Datenbuches
T
A
= 25°C, unless otherwise specified – T
A
= 25°C, wenn nicht anders angegeben
Measured at terminal 4 – Gemessen am Anschluss 4
http://www.diotec.com/
© Diotec Semiconductor AG
1
LDI1117xxU
Characteristics
1
)
LDI1117-ADU
Reference voltage – Referenzspannung
I
OUT
= 10 mΑ, V
IN
- V
OUT
= 2 V
10 mA ≤ I
OUT
≤ 1Α, 1.4 V ≤ V
IN
- V
OUT
≤ 8 V
P≤ Maximum Power Dissipation
Line Regulation – Betriebsspannungsdurchgriff
I
OUT
= 10 mΑ, 1.5 V ≤ V
IN
- V
OUT
≤ 10 V
Load Regulation – Lastregelung
V
IN
- V
OUT
= 2 V, 10 mA ≤ I
OUT
≤ 1 Α
Dropout Voltage – Spannungsabfall
I
OUT
= 0.1 Α
I
OUT
= 0.5 Α
I
OUT
= 1.0 Α
Current Limit – Grenzstrom
V
IN
- V
OUT
= 2 V
Adjust Pin Current
Adjust Pin Current Change
1.4 V ≤ V
IN
- V
OUT
≤ 10 V, 10 mA ≤ I
OUT
≤ 1 Α
Minimum Load Current ( Adjustable only)
1.5 V ≤ V
IN
- V
OUT
≤ 10 V (Adjustable only)
Quiescent current – Ruhestrom
V
IN
= V
OUT
+ 1.25 V
Ripple Rejection – Störspannungsunterdrückung
I
OUT
= 1 A, f = 120 Hz, T
j
= 25°C
V
IN
- V
OUT
= 3V, V
ripple
= 1V
pp
Temperature Stability – Temperaturstabilität
RMS Output Noise (% of V
OUT
) – Effektives Ausgangsrauschen
T
A
= +25°C, 10Hz ≤ f ≤ 10kHz
Typical thermal resistance junction to case
Typischer Wärmewiderstand Sperrschicht – Gehäuse
R
thC
-
0.003 %
15 K/W
2
)
-
V
RR
60 dB
-
75 dB
0.50%
-
-
I
Q
-
5.0 mA
10 mA
-
1.7 mA
5 mA
-
0.2 µA
5 µA
I
LIMIT
1.25 A
-
1.35 A
60 µA
-
120 µA
V
D
-
-
-
1.00 V
1.08 V
1.15 V
1.1 V
1.18 V
1.25 V
∆ V
OUT
-
0.2 %
0.4 %
∆ V
OUT
-
0.035%
0.2 %
V
REF
1.238 V
1.225 V
1.250 V
1.250 V
1.262 V
1.270 V
Min.
Kennwerte
Typ.
1, 2
)
Max.
1
2
T
j
= 25°C and V
IN
≤
10V, unless otherwise specified – T
j
= 25°C und V
IN
≤
10V, wenn nicht anders angegeben
Mounted on P.C. board with 3 mm
2
copper pad at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
2
LDI1117xxU
Characteristics
1
)
LDI1117-1.2U
Output voltage – Ausgangsspannung
I
OUT
= 10 mΑ, V
IN
= 3.2 V
10 mA ≤ I
OUT
≤ 1Α, 3.0 V ≤ V
IN
≤ 10 V
Line Regulation – Betriebsspannungsdurchgriff
I
OUT
= 10mΑ, 1.5V ≤ V
IN
- V
OUT
≤ 10 V
Load Regulation – Lastregelung
V
IN
- V
OUT
= 2 V, 10 mA ≤ I
OUT
≤ 1 Α
Dropout Voltage – Spannungsabfall
I
OUT
= 0.1 Α
I
OUT
= 0.5 Α
I
OUT
= 1.0 Α
Current Limit – Grenzstrom
V
IN
- V
OUT
= 2 V
Quiescent current – Ruhestrom
V
IN
= V
OUT
+ 1.25 V
Ripple Rejection – Störspannungsunterdrückung
I
OUT
= 1 A, f = 120 Hz, T
j
= 25°C
V
IN
- V
OUT
= 3V, V
ripple
= 1V
pp
Temperature Stability – Temperaturstabilität
RMS Output Noise (% of V
OUT
) – Effektives Ausgangsrauschen
T
A
= +25°C, 10Hz ≤ f ≤ 10kHz
Typical thermal resistance junction to case
Typischer Wärmewiderstand Sperrschicht – Gehäuse
R
thC
-
0.003%
15 K/W
2
)
-
V
RR
60 dB
-
75 dB
0.50%
-
-
I
Q
-
5.0 mA
10 mA
I
LIMIT
1.25 A
1.35 A
-
V
D
-
-
-
1.00 V
1.08 V
1.15 V
1.1 V
1.18 V
1.25 V
∆ V
OUT
-
1 mV
10 mV
∆ V
OUT
-
1 mV
6 mV
V
OUT
1.176 V
1.152 V
1.2 V
1.2 V
1.224 V
1.248 V
Min.
Kennwerte
Typ.
1, 2
)
Max.
1
2
T
j
= 25°C and V
IN
≤
10V, unless otherwise specified – T
j
= 25°C und V
IN
≤
10V, wenn nicht anders angegeben
Mounted on P.C. board with 3 mm
2
copper pad at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
3
LDI1117xxU
Characteristics
1
)
LDI1117-1.5U
Output voltage – Ausgangsspannung
I
OUT
= 10 mΑ, V
IN
= 3.5 V
10 mA ≤ I
OUT
≤ 1Α, 3.0 V ≤ V
IN
≤ 10 V
Line Regulation – Betriebsspannungsdurchgriff
I
OUT
= 10mΑ, 1.5V ≤ V
IN
- V
OUT
≤ 10 V
Load Regulation – Lastregelung
V
IN
- V
OUT
= 2 V, 10 mA ≤ I
OUT
≤ 1 Α
Dropout Voltage – Spannungsabfall
I
OUT
= 0.1 Α
I
OUT
= 0.5 Α
I
OUT
= 1.0 Α
Current Limit – Grenzstrom
V
IN
- V
OUT
= 2 V
Quiescent current – Ruhestrom
V
IN
= V
OUT
+ 1.25 V
Ripple Rejection – Störspannungsunterdrückung
I
OUT
= 1 A, f = 120 Hz, T
j
= 25°C
V
IN
- V
OUT
= 3V, V
ripple
= 1V
pp
Temperature Stability – Temperaturstabilität
RMS Output Noise (% of V
OUT
) – Effektives Ausgangsrauschen
T
A
= +25°C, 10Hz ≤ f ≤ 10kHz
Typical thermal resistance junction to case
Typischer Wärmewiderstand Sperrschicht – Gehäuse
R
thC
-
0.003%
15 K/W
2
)
-
V
RR
60 dB
-
75 dB
0.50%
-
-
I
Q
-
5.0 mA
10 mA
I
LIMIT
1.25 A
1.35 A
-
V
D
-
-
-
1.00 V
1.08 V
1.15 V
1.1 V
1.18 V
1.25 V
∆ V
OUT
-
1 mV
10 mV
∆ V
OUT
-
1 mV
6 mV
V
OUT
1.485 V
1.470 V
1.5 V
1.5 V
1.515 V
1.530 V
Min.
Kennwerte
Typ.
1, 2
)
Max.
1
2
T
j
= 25°C and V
IN
≤
10V, unless otherwise specified – T
j
= 25°C und V
IN
≤
10V, wenn nicht anders angegeben
Mounted on P.C. board with 3 mm
2
copper pad at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
4
LDI1117xxU
Characteristics
1
)
LDI1117-1.8U
Output voltage – Ausgangsspannung
I
OUT
= 10 mΑ, V
IN
= 3.8 V
10 mA ≤ I
OUT
≤ 1Α, 3.2 V ≤ V
IN
≤ 10 V
Line Regulation – Betriebsspannungsdurchgriff
I
OUT
= 10mΑ, 1.5V ≤ V
IN
- V
OUT
≤ 10 V
Load Regulation – Lastregelung
V
IN
- V
OUT
= 2 V, 10 mA ≤ I
OUT
≤ 1 Α
Dropout Voltage – Spannungsabfall
I
OUT
= 0.1 Α
I
OUT
= 0.5 Α
I
OUT
= 1.0 Α
Current Limit – Grenzstrom
V
IN
- V
OUT
= 2 V
Quiescent current – Ruhestrom
V
IN
= V
OUT
+ 1.25 V
Ripple Rejection – Störspannungsunterdrückung
I
OUT
= 1 A, f = 120 Hz, T
j
= 25°C
V
IN
- V
OUT
= 3V, V
ripple
= 1V
pp
Temperature Stability – Temperaturstabilität
RMS Output Noise (% of V
OUT
) – Effektives Ausgangsrauschen
T
A
= +25°C, 10Hz ≤ f ≤ 10kHz
Typical thermal resistance junction to case
Typischer Wärmewiderstand Sperrschicht – Gehäuse
R
thC
-
0.003%
15 K/W
2
)
-
V
RR
60 dB
-
75 dB
0.50%
-
-
I
Q
-
5.0 mA
10 mA
I
LIMIT
1.25 A
1.35 A
-
V
D
-
-
-
1.00 V
1.08 V
1.15 V
1.1 V
1.18 V
1.25 V
∆ V
OUT
-
1 mV
10 mV
∆ V
OUT
-
1 mV
6 mV
V
OUT
1.782 V
1.746 V
1.8 V
1.8 V
1.818 V
1.854 V
Min.
Kennwerte
Typ.
1, 2
)
Max.
1
2
T
j
= 25°C and V
IN
≤
10V, unless otherwise specified – T
j
= 25°C und V
IN
≤
10V, wenn nicht anders angegeben
Mounted on P.C. board with 3 mm
2
copper pad at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
5
