CALL 512-863-5585
x6464

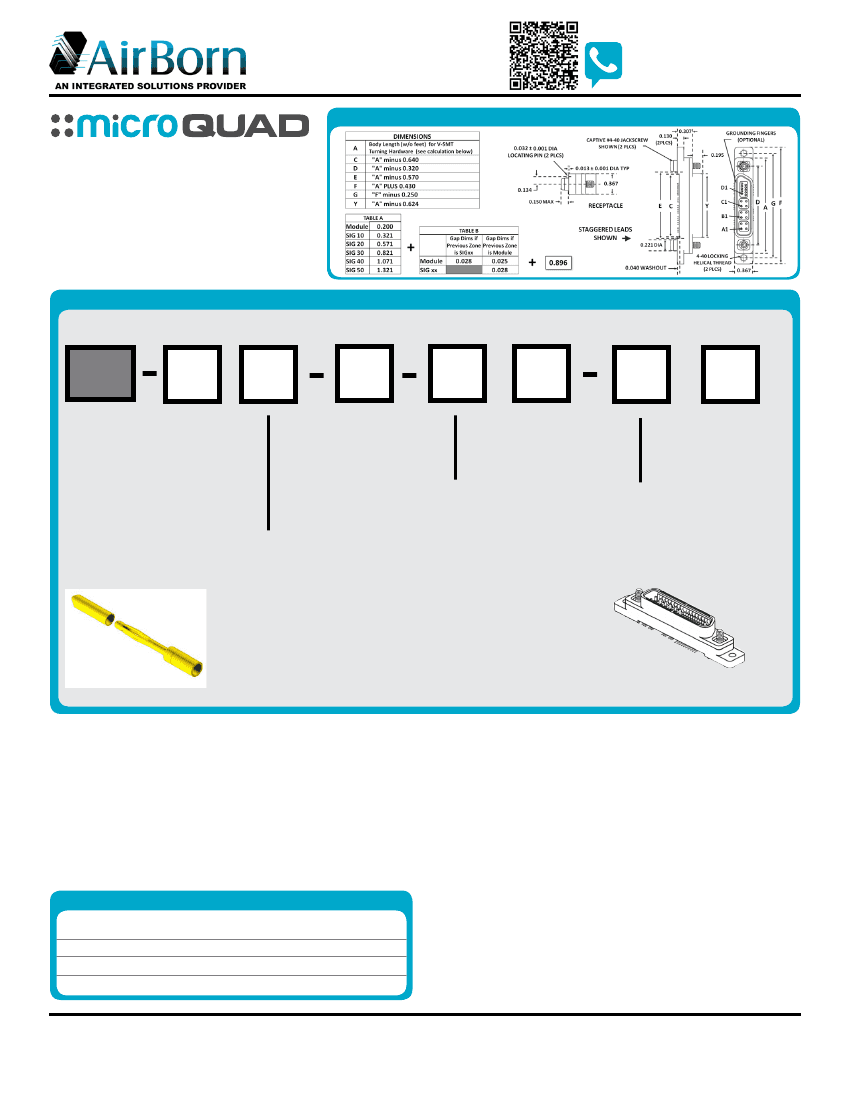

DIMENSIONS
MLHS – Vertical Surface Board-
Mount w/Turning Hardware (Female)
MLHS are rugged metal connectors used
in applications where a vertical orientation
and a surface board-mount termination style
are desired. These connectors have turning
hardware.
CONTACT CUSTOMER SERVICE
ORDER FORM
ENTER
CODE
ENTER
CODE
Sample Part Number Format: MLHS-XXXX-XXX-XXX-XXXX
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
MLHS
SERIES
Vertical
Surface-
Mount
(Female)
HIGH-SPEED MODULES
01 – 1 Module
02 – 2 Modules
03 – 3 Modules
04 – 4 Modules
05 – 5 Modules (max. sig. 40)
06 – 6 Modules (max. sig. 30)
07 – 7 Modules (max. sig. 20)
08 – 8 Modules (max. sig. 10)
09 – 9 Modules (max. sig. 10)
0A – 10 Modules (no signals)
BODY STYLE
600 – Female w/Mounting Ears
800 – Female with Ground
Fingers & Mounting Ears
(preferred)
TERMINATION PLATING
5 – 50 µ” Gold Contact, Sn/Pb Alloy
Termination
S
7 – 50 µ” Gold Contact, SAC305-
Plated Termination
HARDWARE
000 – No Hardware
810 – Two Turning
Jackscrews
Captivated**
JXX – Keying Jack-
screws***
High-Reliability
Contact
MIL-DTL-83513
SIGNAL CONTACTS
L0 – Left Side Key – No Signal Contacts
L1 – Left Side Key – 10 Signal Contacts
L2 – Left Side Key – 20 Signal Contacts
L3 – Left Side Key – 30 Signal Contacts
L4 – Left Side Key – 40 Signal Contacts
L5 – Left Side Key – 50 Signal Contacts
R0 – Right Side Key – No Signal Contacts
R1 – Right Side Key – 10 Signal Contacts
R2 – Right Side Key – 20 Signal Contacts
R3 – Right Side Key – 30 Signal Contacts
R4 – Right Side Key – 40 Signal Contacts
R5 – Right Side Key – 50 Signal Contacts
CONTACT TERMINATION
47 – Socket, Vertical SMT, Staggered
Leads – All
67 – Socket, Vertical SMT, Staggered
Leads – High-Speed, Single-Sided
Leads – Signals
87 – Socket, Vertical SMT, Single-Sided
Leads – High-Speed, Staggered
Leads, Signals
B7 – Socket, Vertical SMT, Single-Sided
Leads – All
BODY PLATING (LCP INSULATORS)
2 – Electroless Nickel-Plated Aluminum Shell
3 – Electrodeposited Cadmium-Plated Aluminum
Shell
S
6 – Gold-Plated Aluminum Shell
PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.
NOTES
S
1.
*
**
***
Option not RoHS compliant.
All high-speed receptacles have fluoropolymer interfacial seals.
Left or right polarization is determined by looking at the male interface with the
LONG SIDE downward. The key is the angled side of the interface.
Captivated hardware is factory-installed and non-removable.
Refer to “Hardware Polarization” catalog page for keying options.
MATERIALS and FINISHES
Socket Contact: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Brass
Pin Contacts: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½BeCu alloy strip
Contact Finish: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Gold plate, 50 µ” minimum
Shells: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Aluminum alloy 6061-T6
Shell Finishes: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Electroless nickel, electrodeposited cadmium, or gold-plated
Molded Insulators: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Glass-filled liquid crystal polymer (LCP)
Embedment: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Frey Eng. Co. compound CF3003-80 & L-II-49
Hardware: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
Interfacial Seal Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Fluorosilicone
EMI Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
NOTE: AirBorn can manufacture special configurations to your exact specifications.
SIGNAL INTEGRITY PERFORMANCE (Connectors Only)
1
2
3
4
Diff. Impedance, filtered to 70 ps (20-80%)
Diff. Insertion Loss
Diff. Return Loss
Intra-Pair
100 ohm +/- 10
4.0 GHz @ -3 dB
1.8 GHz @ -20 dB
15 ps
PERFORMANCE
Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 3 amperes maximum
Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ -55° C to 125° C
Maximum Working Voltage: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 600V, RMS, 60Hz
Insulation Resistance ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 5,000 megohms minimum @ 500 VDC
Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 500 connector mating cycles
Contact Engaging Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 6½0 ounces maximum/contact
Contact Separating Force:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 0½5 ounces minimum/contact
Mating and Unmating Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 10 ounces maximum/contact
PATENT PENDING
www.airborn.com
(512 ) 863-5585
MLHSTF-PNB-1B
