Temperaturkoeffizient (R ≥ 1 mOhm) Temperature coefficient (tcr)
(R ≥ 1 mOhm)
Temperaturbereich
Belastbarkeit (R ≤ 2mOhm)
Innerer Wärmewiderstand (Rthi)
Induktivität
Applicable temperature range
Load capacity (R ≤ 2mOhm)
Internal heat resistance (Rthi)
Inductance
Stabilität (Nennlast) Abweichung T
K
= Kontaktstellentemperatur
Stability (nominal load) deviation T
K
= Terminal temperature

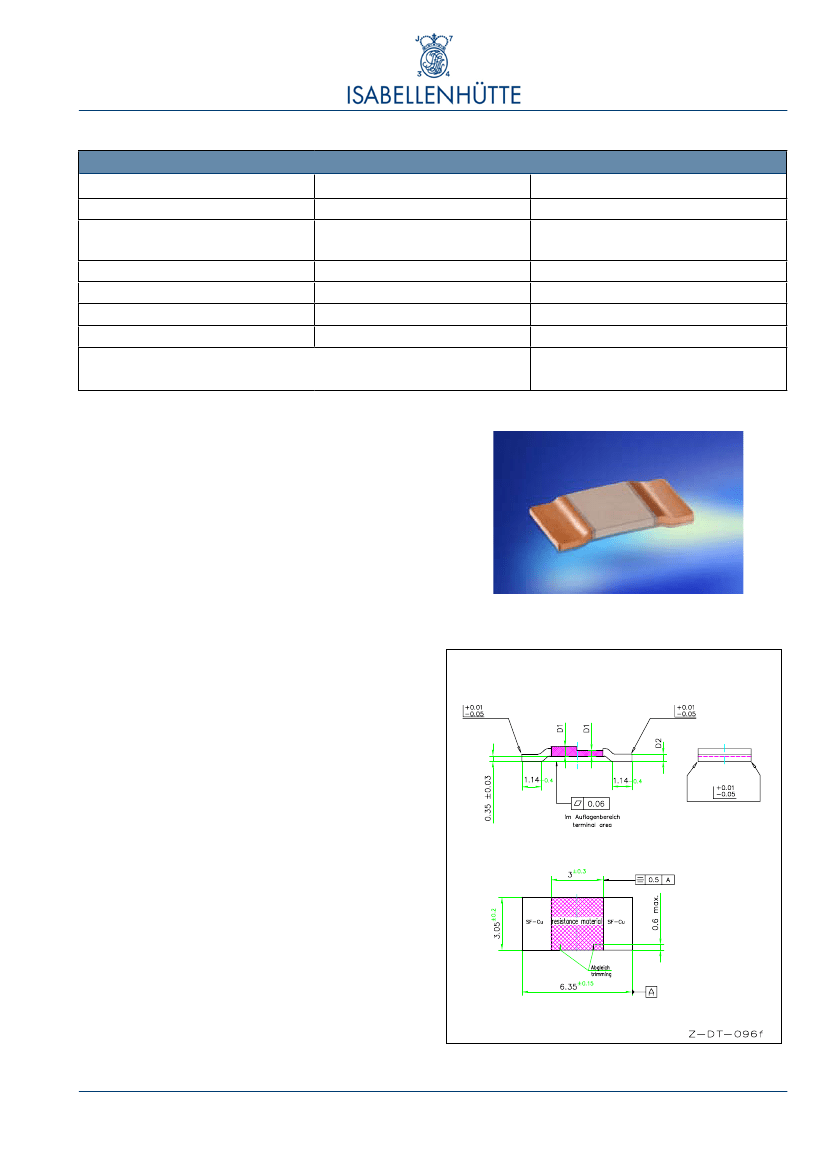

MErkMALE / fEATurES
•
•
•
•
•
•
•
•
•
•
•
•
•
•
3 Watt Dauerleistung
3 Watt permanent power
Dauerströme bis 77 A (0.5 mOhm)
Continuous current load up to 77 Amps (0.5 mOhm)
Massive Kupferanschlüsse
Heavy copper connectors
Sehr gute Langzeitstabilität
Excellent long term stability
Ideal geeignet für die Montage auf DCB Keramik/
IMS Substrat
Ideal suited for mounting on DCB / IMS substrate
Hoher Temperaturbereich -55 bis +170 °C durch
spezielle Bauform
High application temperature range - 55 to +170 °C
due to special design
Geeignet für Löttemperaturen bis 350 °C / 30 sek
Max. solder temperature up to 350 °C / 30 sec
Bauform/Size 2512
APPLIkATIonEn / APPLIcATIon
•
•
•
•
•
•
•
•
Messwiderstand für Leistungshybride
Current sensor for power hybrid applications
Hochstromanwendungen in der Automobiltechnik
High current applications for the automotive market
Frequenzumrichter
Frequency converters
Leistungsmodule
Power modules
e-mail: sales@rhopointcomponents.com
www.rhopointcomponents.com
Issue BVT-2008-10-22
/4
Bauform / size : 2512
BVT

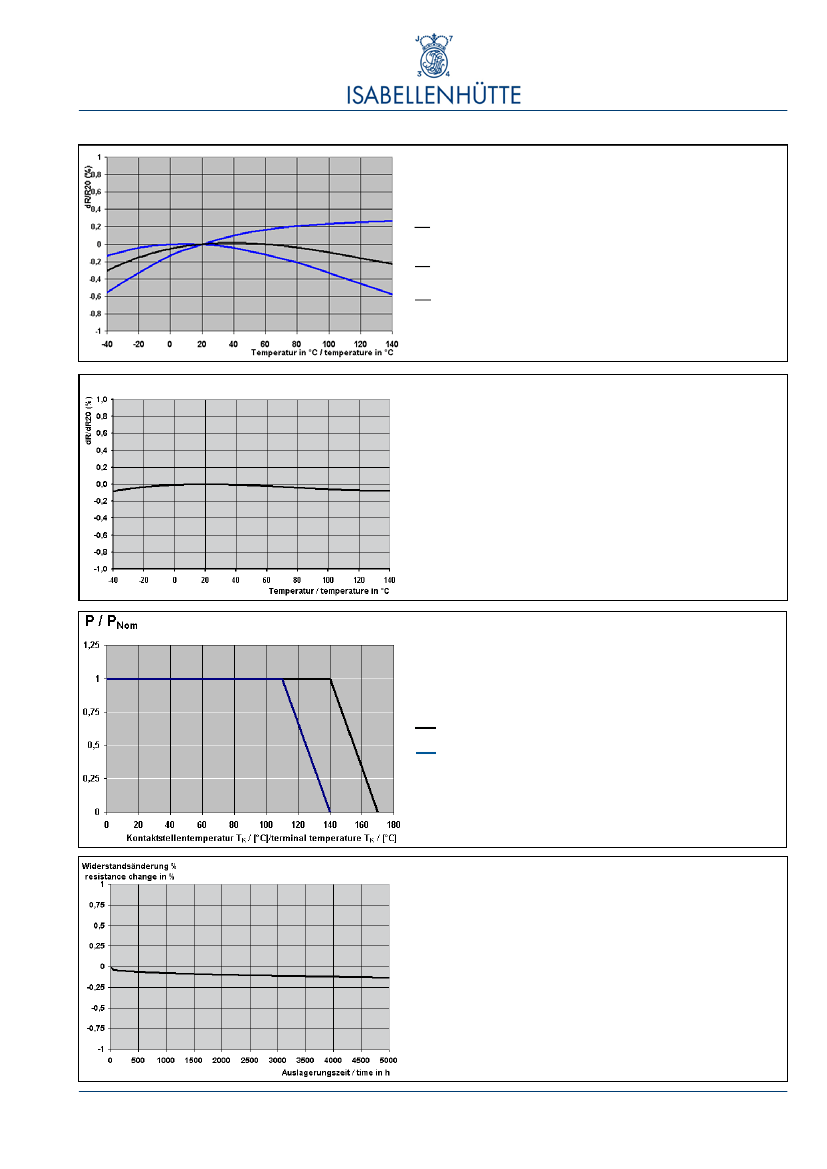

Tk, Lastminderung und Langzeitstabilität / Tcr, power derating and long term stability
Temperaturabhängigkeit des elektrischen Widerstandes von
MAnGAnIn
®
-Widerständen
Temperature dependence of the electrical resistance of
MAnGAnIn
®
-resistors
Grenzkurve
Limiting curve
Typische Temperaturabhängigkeit eines BVT Widerstandes
Typical temperature dependence of a BVT resistor
Grenzkurve
Limiting curve
Typische Temperaturabhängigkeit des elektrischen
Widerstandes von
ZErAnIn30
®
Typical temperature dependence of the electrical resistance of
ZErAnIn30
®
Lastminderungskurve (0.5 mohm)
Power derating curve (0.5 mohm)
Stabilität / Stability 1.0 %
Stabilität / Stability 0.5 %
Langzeitstabilität von MAnGAnIn
®
-Widerständen bei 140 °c
Typischer kurvenverlauf
Long term stability of MAnGAnIn
®
-resistors at 140 °c
Typical run of the curve
e-mail: sales@rhopointcomponents.com
www.rhopointcomponents.com
Issue BVT-2008-10-22
2/4
Bauform / size : 2512
BVT

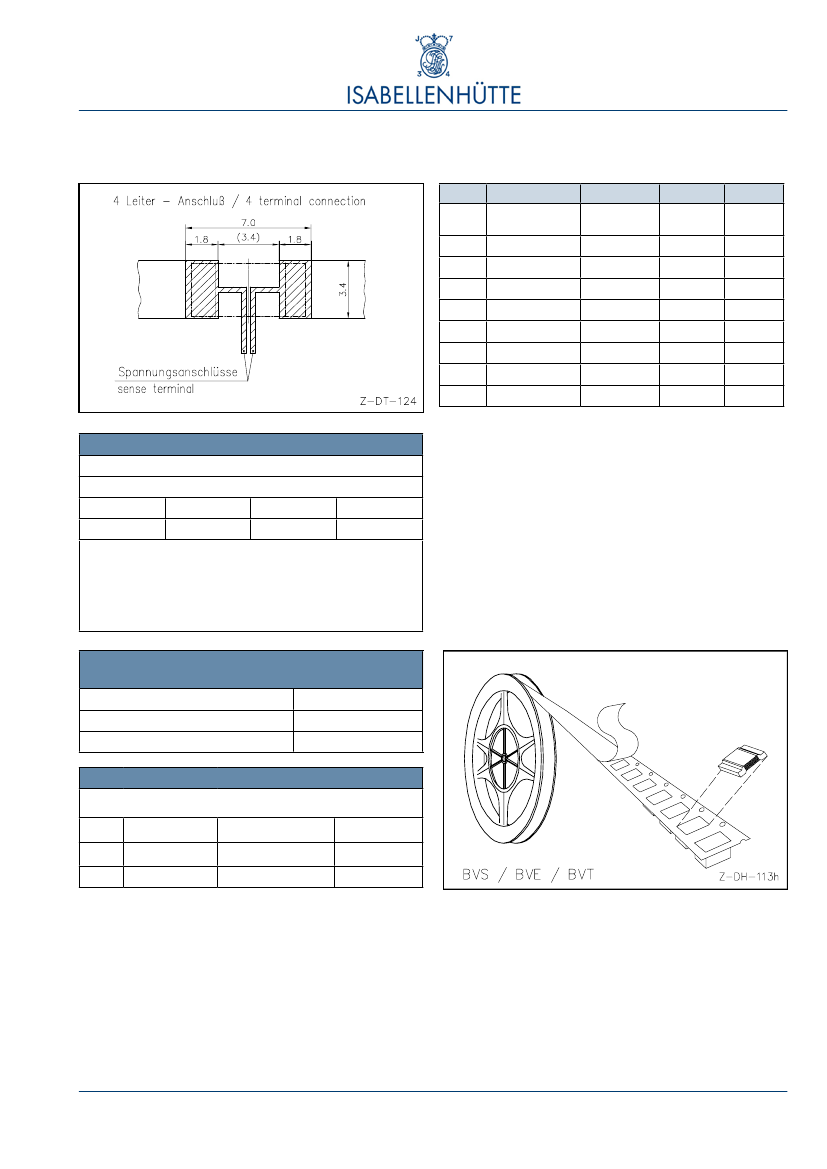

Vorschlag für Leiterplatten Layout (Reflowlöten)
Proposal for pcb-layout (reflow soldering)
Typ
Type
BVT-K
BVT-Z
BVT-M
BVT-M
BVT-M
BVT-I
BVT-I
BVT-I
Widerstandswert
Resistance
value
0 mOhm
0.3 mOhm ZERANIN
®
30
0.5 mOhm MANGANIN
®
1 mOhm MANGANIN
®
1.3 mOhm MANGANIN
®
2 mOhm ISA
®
-OHM
3 mOhm ISA
®
-OHM
4 mOhm ISA
®
-OHM
Material
Material
Dicke D1
Thick-
ness D
0.42 mm
0.95 mm
0.85 mm
0.42 mm
0.33 mm
0.72 mm
0.48 mm
0.36 mm
Dicke D2
Thick-
ness D2
0.42 mm
0.95 mm
0.84 mm
0.42 mm
0.42 mm
0.64 mm
0.42 mm
0.42 mm
Lötprofil Vorschlag / Recommended solder profile
Reflow-, IR-löten
Reflow, infrared soldering
Temperatur
Zeit (s)
260 °C
Peak
255 °C
40
217 °C
90
RoHS 2002/95/EG konform seit Produktstart.
Ausführliche Informationen erhalten Sie auf unserer Homepage:
www.isabellenhuette.de
For more information please visit our website:
www.isabellenhuette.de
RoHS 2002/95/EC compliance since product launch.
GuRTINFORMATIONEN /
TAPE & REEL INFORMATION
Norm / Specification
Gurtbreite / Tape width
Anzahl Bauteile/Parts per reel
DIN EN 60286-3
12 mm
5000 Stk. / pcs
BESTELLBEZEICHNuNG / ORDERING CODE
BVT-Z-R0003-2.0
Typ
BVT
Material
Widerstandswert
Toleranz
2.0 %
Type Material
Resistance value Tolerance
ZERANIN30
®
0.3 mOhm
Gewährleistung
Alle Angaben über Eignung, Verarbeitung und Anwendung unserer Produkte, technische Beratung und sonstige Angaben erfolgen nach bestem
Wissen, befreien den Käufer jedoch nicht von eigenen Prüfungen und Versuchen.
Warranty
All information regarding the suitable, workability and applicability of our products, all technical advice and other informatio
best of our knowledge and belief, but shall not discharge the buyer from his own examinations and tests.
Issue
BVT-2008-10-22
e-mail: sales@rhopointcomponents.com
www.rhopointcomponents.com
3 /4
Bauform / size : 2512
BVT

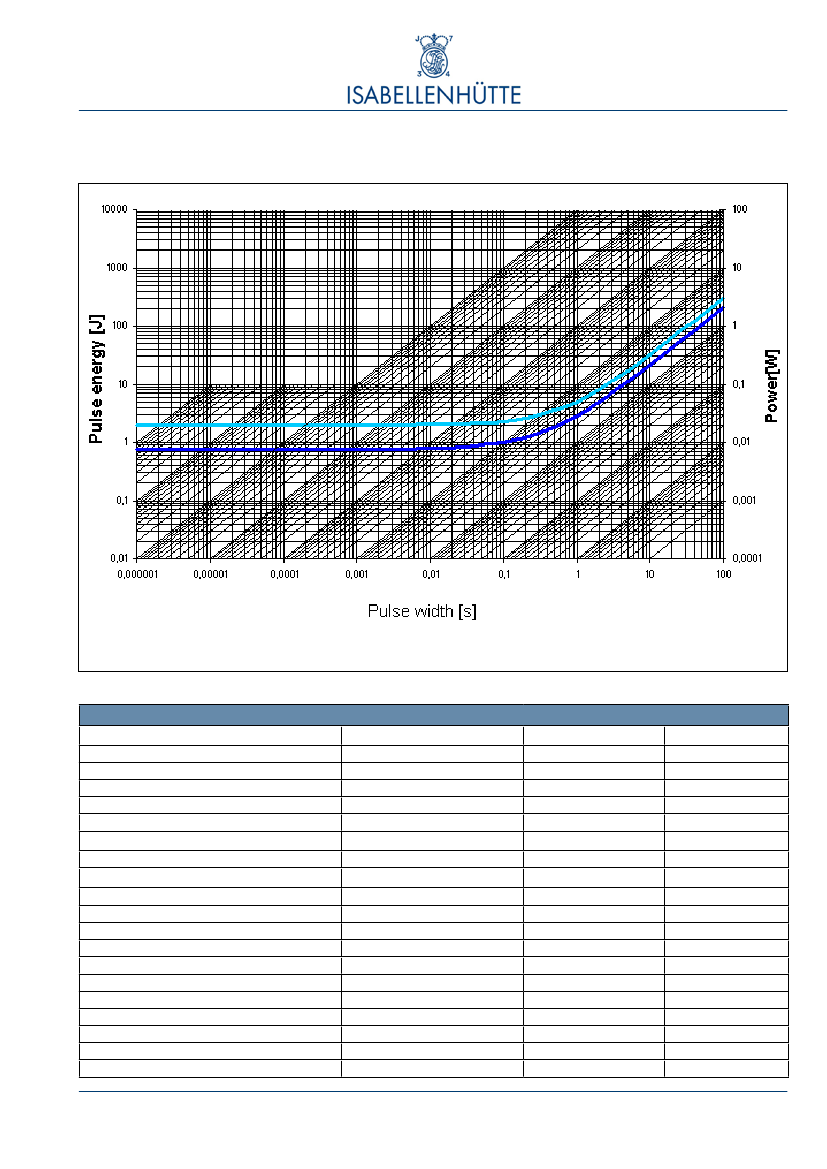

Grenzkurve für maximale Pulsenergie bzw. Pulsleistung für Dauerbetrieb
Maximum puls energy resp. pulse power for continous operation
10000
1000
Die dargestellte max. Kurve gilt für den Widerstandswert R0005. Die dargestellte min. Kurve gilt für den Widerstandswert R003. F
gilt der Bereich zwischen der max. und min. Kurve. Andere Werte auf Anfrage.
The max. curve is only valid for the resistance value R0005. The min. curve is only valid for the resistance value R003. For values from R0005 to R003 the area inbetween
the max. and min curve is valid. Other values upon request.
