CONNECTOR, PLUG,
MIL-DTL-5015
ENVIRONMENT RESISTANT
190-007-6
190-007
Composite Connector, Plug
COMPOSITE
Environment Resistant
Type
MIL-DTL-5015
HOW TO ORDER:
EXAMPLE:
PRODUCT SERIES
BASIC NO
6 = PLUG ASSEMBLY
SHELL SIZE, TABLE I
INSERT ARRANGEMENT DASH NO.
CONTACT STYLE :
P = PIN
S = SOCKET
ALTERNATE INSERT POSITION, OMIT FOR NORMAL
M = MOLDING ADAPTER
C = CONNECTOR ONLY (NO ADAPTER)
OMIT FOR STANDARD
190 - 007 - 6 - 14S - 5 P
A THREAD
MASTER KEYWAY
A DIA
CASTELLATION STYLE MFR OPTION
TYP
4-40 NUT & SCREW
INSERT ARRANGEMENT: 10SL-4
2 - #16
CONTACT SIZE & QUANTITY:
A
MS SERVICE RATING:
10SL-3
3 - #16
A
© 2004 Glenair, Inc.
www.glenair.com
W M
2.10 MAX
.125 TYP.
CABLE RANGE
MAX
SYM M - MOLDING ADAPTER OPTION
LENGTH
GLAND SEAL
INTERNAL MECHANICAL
STRAIN RELIEF
CABLE RANGE
CASTELLATION STYLE MFR OPTION
TYP

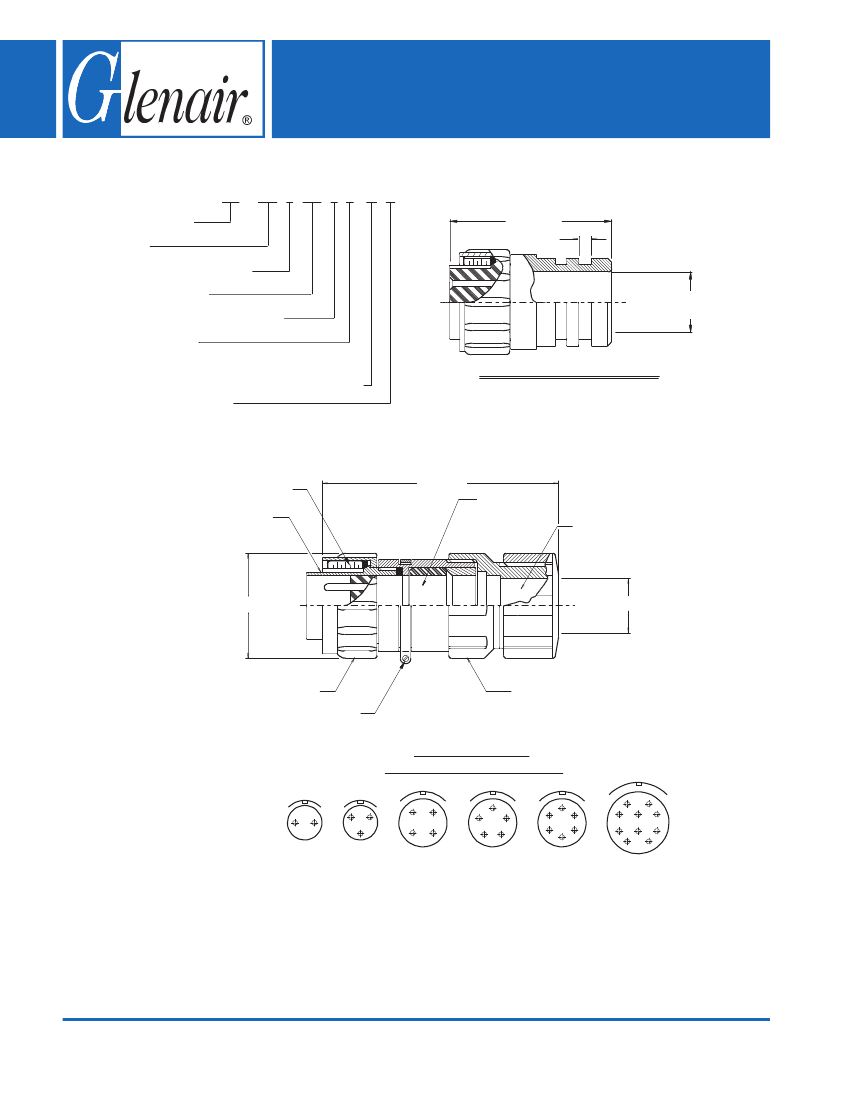

INSERT ARRANGEMENTS
FACE VIEW OF PIN INSERT SHOWN
14S-2
4 - #16
INST
14S-5
5 - #16
INST
14S-6
6 - #16
INST
18-1
10 - #16
4A 6 INST
CAGE CODE 06324
Printed in U.S.A.
E-Mail: sales@glenair.com
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
C-2
MIL-DTL-5015 Type
A
B
SHELL
SIZE
FLATS
MAX
10SL 1.15 (29.2) .87 (22.1)
14S 1.33 (33.8) .87 (22.1)
18
1.60 (40.6) 1.00 (25.4)
TABLE I: CONNECTOR DIMENSIONS
STD CABLE RANGE CONFIGURATION LENGTH
MAX
STYLE
MIN
MAX
I
.203 (5.2) .375 (9.5)
3.00
3.00
I
.203 (5.2) .375 (9.5)
3.00
I
.328 (8.3) .500 (12.7)
NOTES:
1. ASSEMBLY IDENTIFIED WITH MANUFACTURER'S NAME AND P/N, SPACE PERMITTING.
2. GLENAIR 190-007 CONNECTOR FEATURES:
A. BARREL, COUPLING NUT & REAR ACCESSORY HARDWARE: HIGH GRADE
ENGINEERING THERMOPLASTIC (RYTON).
B. INSULATOR, O-RING, GROMMET: NITRILE/NEOPRENE
C. GROMMET FOLLOWER: NYLON
D. CONTACTS: GOLD PLATED COPPER ALLOY WITH SOLDER POTS .
E. CONTACT CURRENT RATING: #20-5 AMPS, #16-10 AMPS, #12-17 AMPS, #8-35 AMPS.
F. RATED OPERATING VOLTAGE: SERVICE RATING INST - 250 VDC
SERVICE RATING A - 700 VDC
G. DIELECTRIC W/STANDING VOLTAGE (HI-POT): SERVICE RATING INST - 1000 VRMS
A - 2000 VRMS
H. INSULATION RESISTANCE: 5000 MEGOHMS MINIMUM AT 500 VDC AND +25AC
J. TEMPERATURE RANGE: -55AC TO +125AC
3. ELECTRICAL SAFETY LIMITS MUST BE ESTABLISHED BY THE USER .
PEAK VOLTAGES, SWITCHING SURGES, TRANSIENTS, ETC., SHOULD
BE USED TO DETERMINE THE SAFETY OF APPLICATION .
