REVISION L
DO NOT
SCALE FROM
THIS PRINT
XX.XX [X.XXX] 2%
(SEE NOTE 6)
LTC-28
C
DESIGNED & DIMENSIONED
IN MILLIMETERS[INCHES]
PESS-XX-XX-X-XX.XX-XX-XXX
No OF POSITIONS
-02: 2 POSITIONS
-04: 4 POSITIONS
-06: 6 POSITIONS
-08: 8 POSITIONS
LEAD STYLE
-10: 10 AWG 600 V (C-310-1012-X)
-12: 12 AWG 600 V (C-310-1012-X)
SECOND END OPTION
C
"C" 0.25[.010]
(SEE TABLE 1)
C
"B" REF
(SEE TABLE 1
PLATING SPECIFICATION
-L: LIGHT SELECTIVE, 10Au / 50 Ni MIN
ON CONTACT, MATTE TIN CRIMP
-S: SELECTIVE, 30Au / 50 Ni MIN
ON CONTACT, MATTE TIN CRIMP
-T: MATTE TIN, 200 TIN / 50 Ni MIN
ON CONTACT, MATTE TIN CRIMP
-NUS: NOTCH UP STRAIGHT
(SEE FIG 2, SHEET 2)
-NDS: NOTCH DOWN STRAIGHT
(SEE FIG 3, SHEET 2)
END OPTION
-SR: SINGLE ENDED
-DR: DOUBLE ENDED
ASSEMBLY LENGTH
06.00[152.4] MINIMUM LENGTH
(SEE NOTE 6)
(ONLY AVAILABLE WITH -DR OPTION)
DWC-XX-10-600
24.6 .97 REF
"A" REF
(SEE TABLE 1)
9.50 .374
REF
"D" REF
(SEE TABLE 1)
6.35 .250 (TYP)
02
01
PESS-XX-XX
30.6 1.21
C
12.0 .47 REF

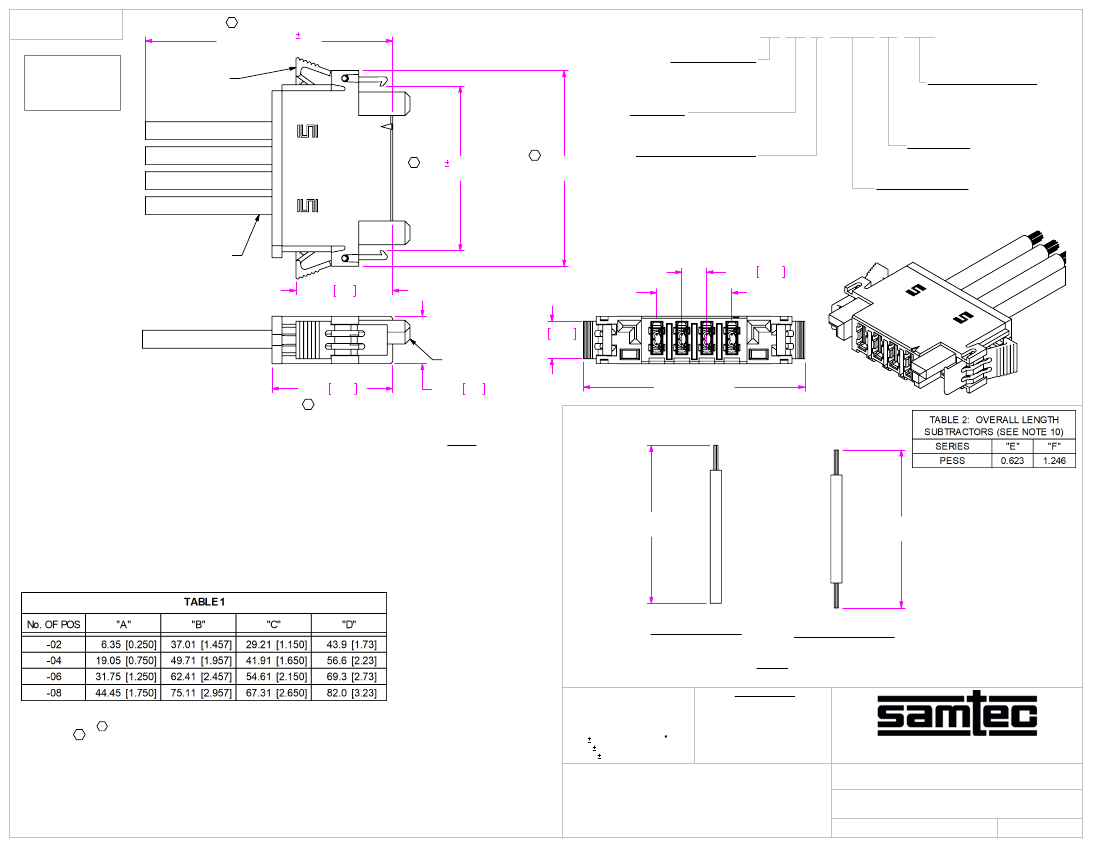

(PESS-04-XX-X-XX.XX-SR SHOWN)
FIG 1
OVERALL LENGTH "E"
(SEE TABLE 2)
OVERALL LENGTH "F"
(SEE TABLE 2)
-S: SINGLE END
FIG 4
-D: DOUBLE END
CABLE CUT IN-PROCESS
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
C 2. ALL ASSEMBLIES TO BE 100% HI-POT TESTED AT 1000V
AND ELECTRICALLY TESTED FOR SHORTS AND OPENS.
AFTER FINAL ELECTRICAL TEST, LABEL EACH ASSEMBLY WITH (1) ET STAMP ON THE BODY.
3. MINIMUM LATCH RETENTION: 4.4 N [1 LB].
4. MINIMUM PULL OUT FORCE 22.2N [5 LB].
5. PARTS TO BE LAYER PACKAGED; EACH END TO BE SEALED IN A BUBBLE BAG ASBBLT4X5.5.
6. ALL DIMS SHOWN IN METRIC EXCEPT FOR ASSEMBLY LENGTH ON PART CALL OUT.
7. NOTE DELETED.
8. CAP RETENTION: 4.4 N [1LB].
9. REFER TO CRIMP SPECIFICATIONS PRINT FOR CRIMP AND STRIP DIMENSIONS,
TOLERANCES, TOOLING AND ITS REQUIREMENTS.
10. CUT LENGTH IS ASSEMBLY LENGTH MINUS OVERALL LENGTH SUBTRACTOR.
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN MILLIMETERS.
TOLERANCES ARE:
DECIMALS
THIS DOCUMENT CONTAINS CONFIDENTIAL AND
PROPRIETARY INFORMATION AND ALL DESIGN,
MANUFACTURING, REPRODUCTION, USE, PATENT RIGHTS
AND SALES RIGHTS ARE EXPRESSLY RESERVED BY SAMTEC,
INC. THIS DOCUMENT SHALL NOT BE DISCLOSED, IN WHOLE
OR PART, TO ANY UNAUTHORIZED PERSON OR ENTITY NOR
REPRODUCED, TRANSFERRED OR INCORPORATED IN ANY
OTHER PROJECT IN ANY MANNER WITHOUT THE EXPRESS
WRITTEN CONSENT OF SAMTEC, INC.
*
PROPRIETARY NOTE
*
X.X: 0.3 [.01]
2
X.XX: 0.13 [.005]
X.XXX: 0.051 [.0020]
ANGLES
MATERIAL:
INSULATOR: NYLON, BLACK
CONTACT: COPPER ALLOY
LATCH: NYLON, BLACK
WIRE: PVC COATED TINNED COPPER
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
PESS CABLE ASSEMBLY
SHEET
1
OF
2
BY:
E WRIGHT
F:\DWG\MISC\MKTG\PESS-XX-XX-X-XX.XX-XX-XXX-MKT.SLDDRW
PESS-XX-XX-X-XX.XX-XX-XXX
02/16/2010
REVISION L
XX.XX[XXX.X] 2%

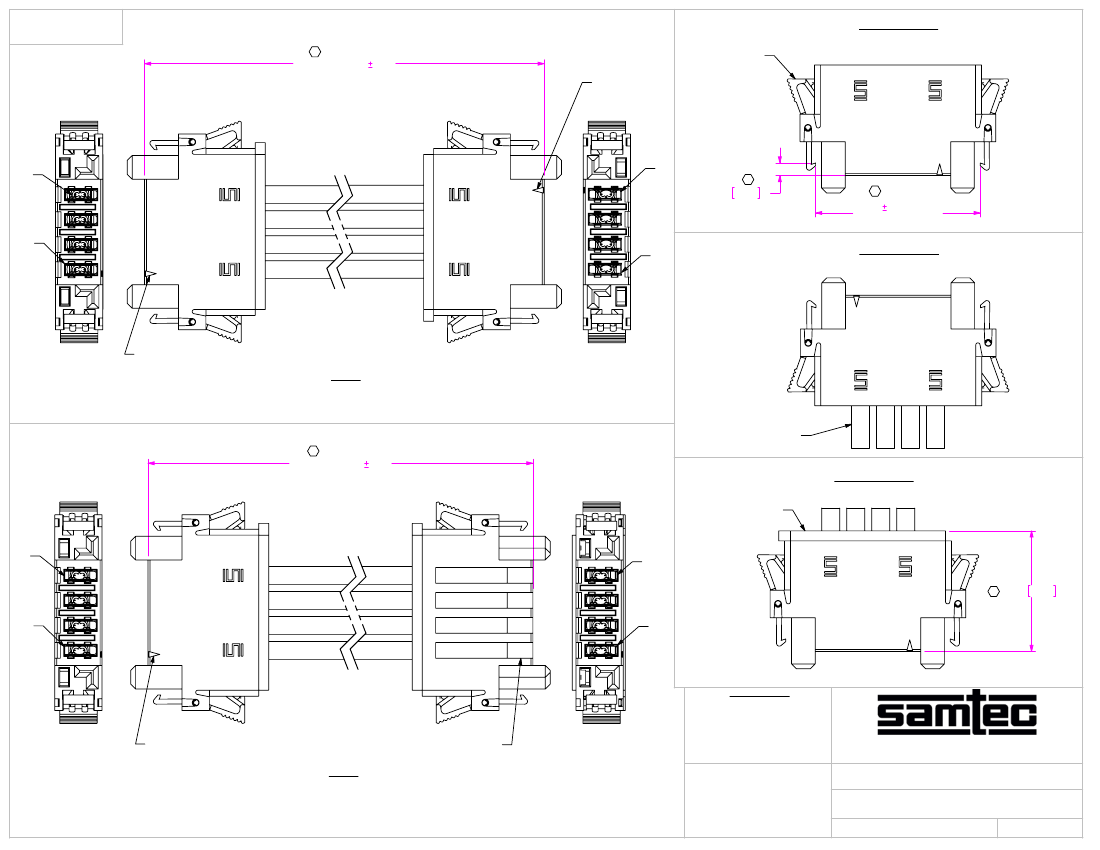

NOTCH-UP
