0.4
mm
Pitch
Series
5602
AC/DC 0.5A
シリーズ
5602
（Series）
基板間高さ
1.5mm/1.7mm/2.0mm/2.8mm
（Stacking Height）
極間隔
0.4mm
（Pitch）
極数
16∼80
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 50V
（Rated Voltage）
耐電圧
AC 250Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat-resistant plastic
−25∼85℃
SERIES 5602
◇概要
5602シリーズは、市場における携帯電話、PHS、デジタルAV機器の小型化、薄型化の要求に基づき開発された、0.4mmピッチの超½背基板対基
板コネクタです。基板間高さは1.5mm/1.7mm/2.0mm/2.8mmを揃え、端子を含めた幅寸法は5.0mmを実現しました。
◇Outline
Series 5602 is a 0.4mm pitch Board to Board connector to meet the market requirement for downsizing and thinner tendency in
cellular phones, PHS, and digital AV equipment.1.5mm, 1.7mm, 2.0mm and 2.8mm in stacking height and 5.0mm in width includ-
ing tails are realized.
◇特長
(1) 嵌合時の抜けを防止する設計構造です。このため狭ピッチにもかかわらず良½なクリック感を備えています。
(2) はんだ上がりを防止する設計構造です。
(3) FPCへの実装に対応します。
(4) スリム・½背でありながらコネクタ裏面は底壁が½成されており金属の露出がなくデッドスペースが小さいことから、端子のランド対向間にパタ
ーン配線が可½であり、高密度実装に最適な構造です。
◇Features
(1) Structured to prevent the detachment of plug and receptacle after their mating,
resulting in the good click feeling as with all small pitch board to board designs.
(2) Designed to prevent solder wicking.
(3) Structured to also mount on FPC cables.
(4) Because no part of pins were exposed owing to the bottom wall of the connector in spite of its slim and low profile, a pattern
can be laid between lands of tail rows, which enables less limited pattern layouts on boards.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.
0.4mm Pitch
SERIES
5602

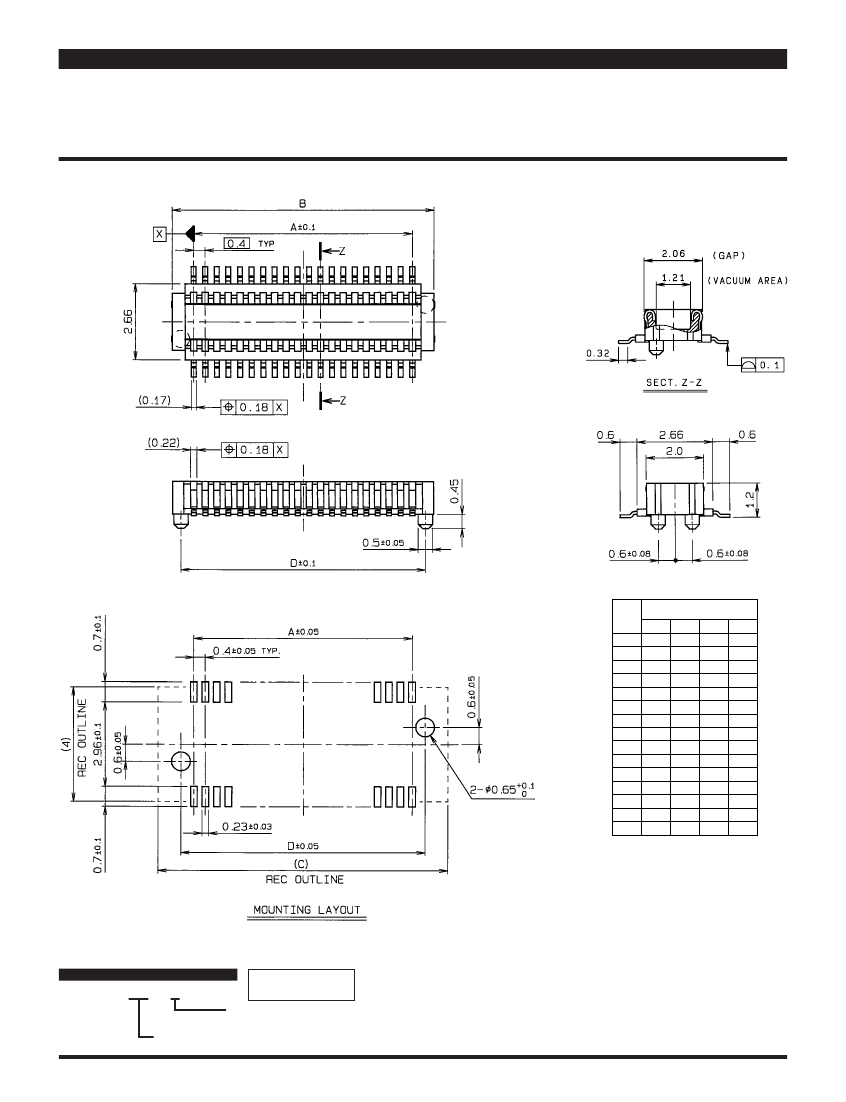

プラグ ST SMT（嵌合高さ＝1.5mm）
Plug Vertical SMT（Stacking Height＝1.5mm）
極 数
NO.OF
POS.
寸 法
DIMENSION
A
B
C
D
16
20
24
26
30
32
34
36
40
44
50
54
60
70
80
2.8
3.6
4.4
4.8
5.6
6.0
6.4
6.8
7.6
8.4
9.6
10.4
11.6
13.6
15.6
4.3
5.1
5.9
6.3
7.1
7.5
7.9
8.3
9.1
9.9
11.1
11.9
13.1
15.1
17.1
5.3
6.1
6.9
7.3
8.1
8.5
8.9
9.3
10.1
10.9
12.1
12.9
14.1
16.1
18.1
3.7
4.5
5.3
5.7
6.5
6.9
7.3
7.7
8.5
9.3
10.5
11.3
12.5
14.5
16.5
注文コード
ORDERING CODE
14 5602 0XX 00X 829 S+
RoHS 対応品
RoHS Compliant Product
0：ボス無し Without boss
1：ボス付 With boss
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：3000個/リール
PACKING QUANTITY：3000/Reel
0.4mm Pitch
SERIES
5602

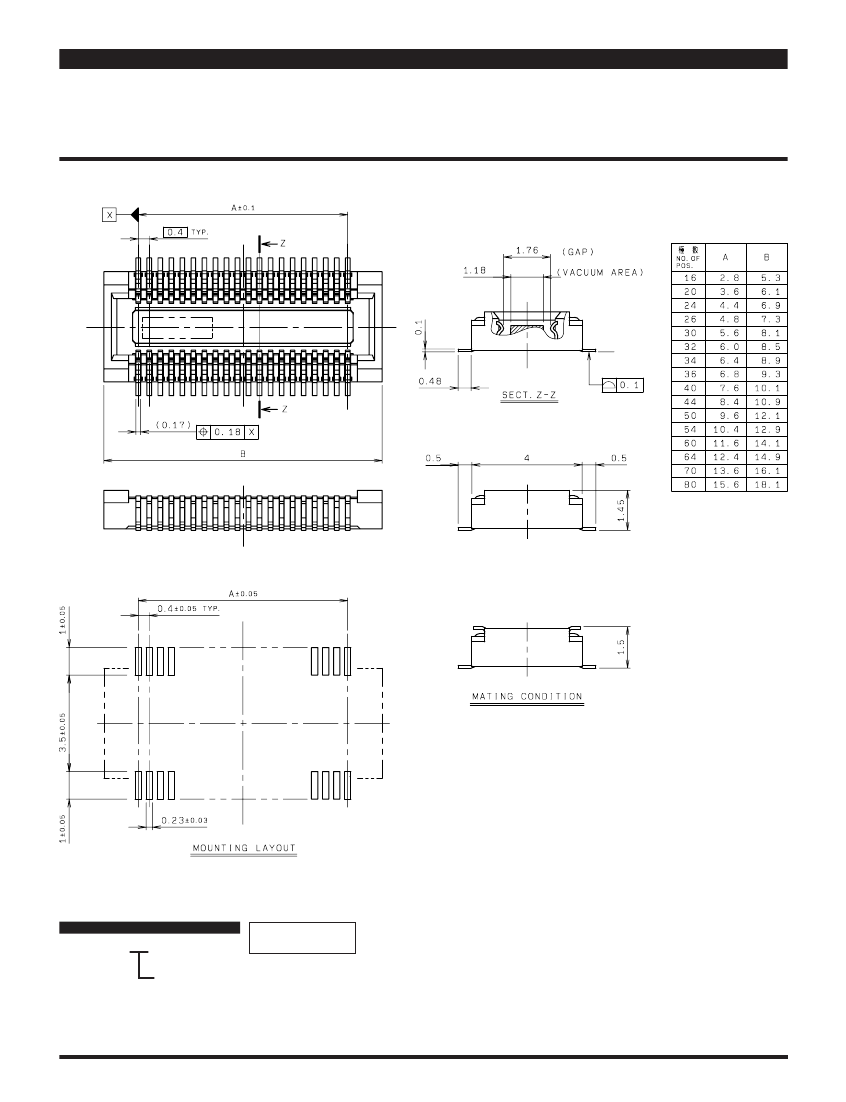

リセ ST SMT（嵌合高さ＝1.5mm）
Receptacle Vertical SMT（Stacking Height＝1.5mm）
注文コード
ORDERING CODE
24 5602 6XX 000 829 H+
RoHS 対応品
RoHS Compliant Product
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
注）高さ違いのバリエーションにつきましては、営業部にご確認願います。
Note) Feel free to contact our sales department for other variations
of stacking height.
梱包数量：3000個/リール
（嵌合高さ1.5mm）
PACKING QUANTITY：3000/Reel
（Stacking
Height 1.5mm）
0.4mm Pitch
SERIES
5602
●Plug
プラグ/リセ エンボス梱包

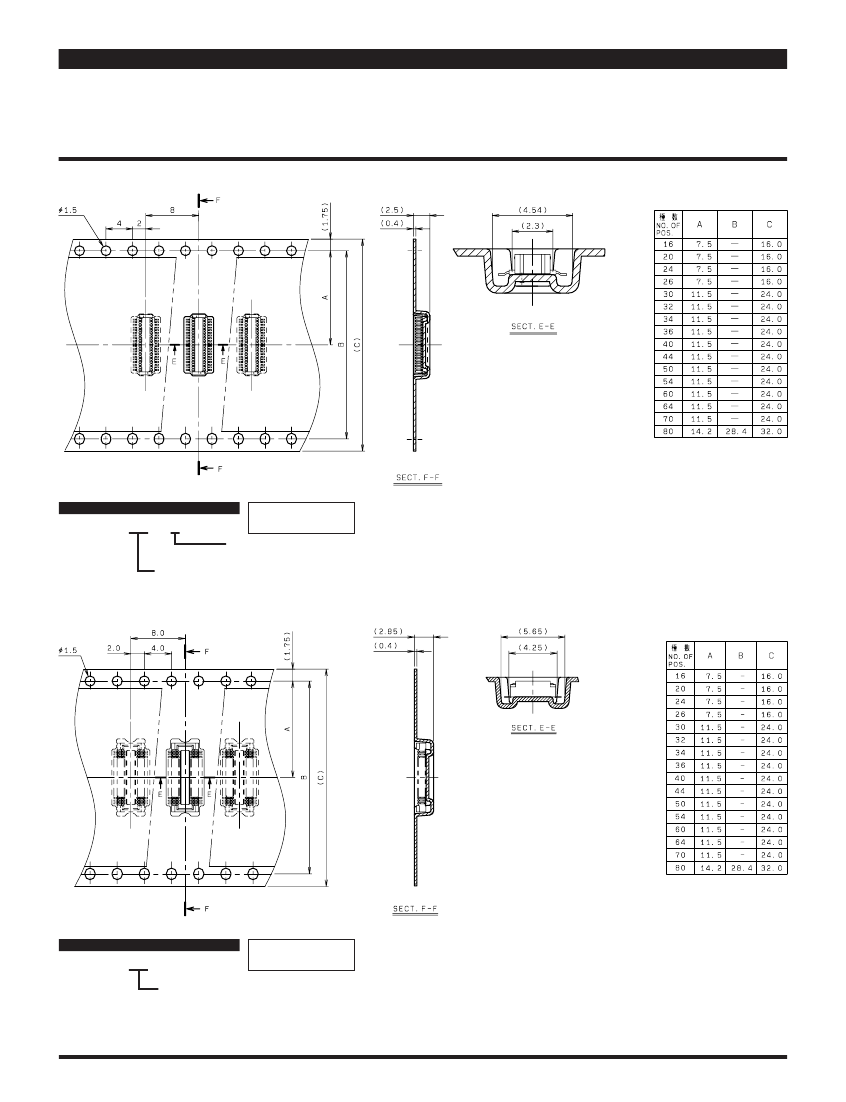

Plug/Receptacle Tape and Reel Package
注文コード
ORDERING CODE
14 5602 0XX 00X 829 S+
RoHS 対応品
RoHS Compliant Product
注）生産可½極数については営業部にご確
認願います。
Note) Feel free to contact our sales
department for available numbers of
positions.
0：ボス無し Without boss
1：ボス付 With boss
極数
Number of positions
梱包数量：3000個/リール
PACKING QUANTITY：3000/Reel
●Receptacle
注文コード
ORDERING CODE
24 5602 6XX 000 829 H+
RoHS 対応品
RoHS Compliant Product
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
注）高さ違いのバリエーションにつきましては、営業部にご確認願います。
Note) Feel free to contact our sales department for other variations
of stacking height.
梱包数量：3000個/リール
（嵌合高さ1.5mm）
PACKING QUANTITY：3000/Reel
（Stacking
Height 1.5mm）
