SMD Type
Schottky Diodes
MBR120F ~ MBR1200F
SOD-123F
Diodes
Unit:mm
Cathode Band
Top View
●
Low power loss,high efficiency
●
High forward surge current capability
Flammability Classification 94V-0
1.8± 0.1
2.8 ± 0.1
1.3± 0.15
0.10-0.30
0.6 ± 0.25
3.7 ± 0.2
●
The plastic package carries Underwriters Laboratory
■
Absolute Maximum Ratings Ta = 25℃
Parameter
Repetitive Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Forward Voltage @ I
F
=1A
Averaged Forward Current.Ta=75℃
Peak Forward Surge Current Ta=25℃
Maximum DC Reverse Current Ta=25℃
Ta=100℃
Typical Junction Capacitance (Note.1)
Junction Temperature
Storage Temperature
Symbol
V
RRM
V
RMS
V
DC
V
F
I
FAV
I
FSM
I
R
Cj
Tj
Tstg
110
-65 to 125
-65 to 150
MBR MBR MBR MBR MBR MBR MBR MBR MBR MBR
Unit
120F 130F 140F 150F 160F 170F 180F 190F 1100F 1200F
20
14
20
30
21
30
0.55
40
28
40
50
35
50
0.7
1
25
1
10
80
-65 to 150
60
42
60
70
49
70
80
56
80
0.85
90
63
90
100
70
100
200
140
200
0.95
A
mA
pF
℃
V
Note.1:Measured at 1MHz and applied reverse voltage of 4.0V D.C.
■
Marking
NO.
Marking
MBR120F MBR130F MBR140F MBR150F MBR160F MBR170F MBR180F MBR190F MBR1100F MBR1200F
D12
D13
D14
D15
D16
D17
D18
D19
D110
D120
1.0± 0.2
■
Features
www.kexin.com.cn
1
SMD Type
Schottky Diodes
MBR120F ~ MBR1200F
■

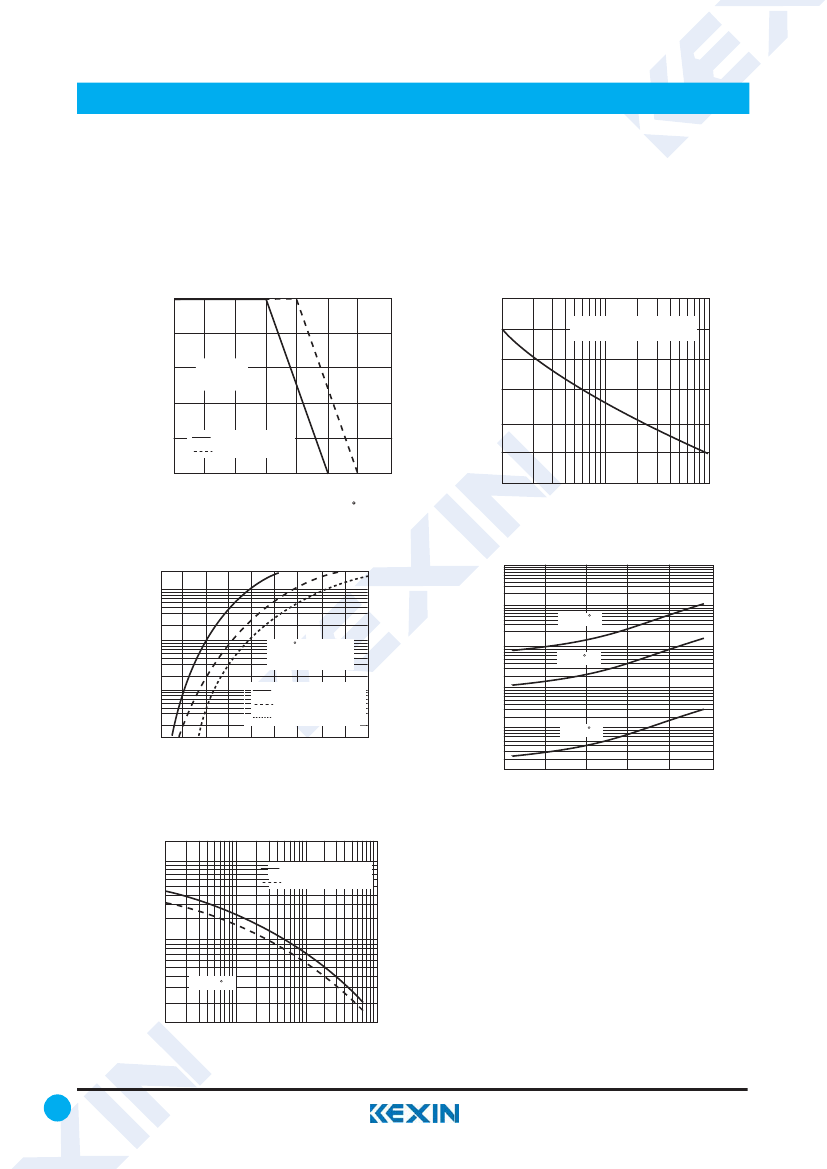

Typical Characterisitics
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
Diodes
1
PEAK FORWARD SURGE CURRENT,
AMPERES
FIG. 1- FORWARD CURRENT DERATING CURVE
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
30
8.3ms SINGLE HALF SINE-WAVE
(JEDEC Method)
0.8
25
0.6
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
20
15
0.4
10
0.2
MBR120F-MBR160F
MBR170F-MBR1200F
0
25
50
75
100
125
150
175
5.0
0
0
1
10
100
AMBIENT TEMPERATURE, C
NUMBER OF CYCLES AT 60 Hz
INSTANTANEOUS REVERSE CURRENT,
MILLIAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
20
10
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
100
10
TJ=100 C
1
T
J
=25 C
PULSE WIDTH=300
µs
1%DUTY CYCLE
1
TJ=75 C
0.1
MBR120F-MBR140F
MBR150F-MBR160F
MBR170F-MBR1200F
0.2
0.4
0.6
0.8
1.0
1.1
0.1
0.01
0.01
TJ=25 C
0.001
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
0
20
40
60
80
100
PERCENT OF PEAK REVERSE VOLTAGE,%
FIG. 5-TYPICAL JUNCTION CAPACITANCE
JUNCTION CAPACITANCE, pF
2000
1000
MBR120F-MBR140F
MBR150-MBR1200F
100
T
J
=25 C
10
0.1
1.0
10
100
REVERSE VOLTAGE,VOLTS
2
