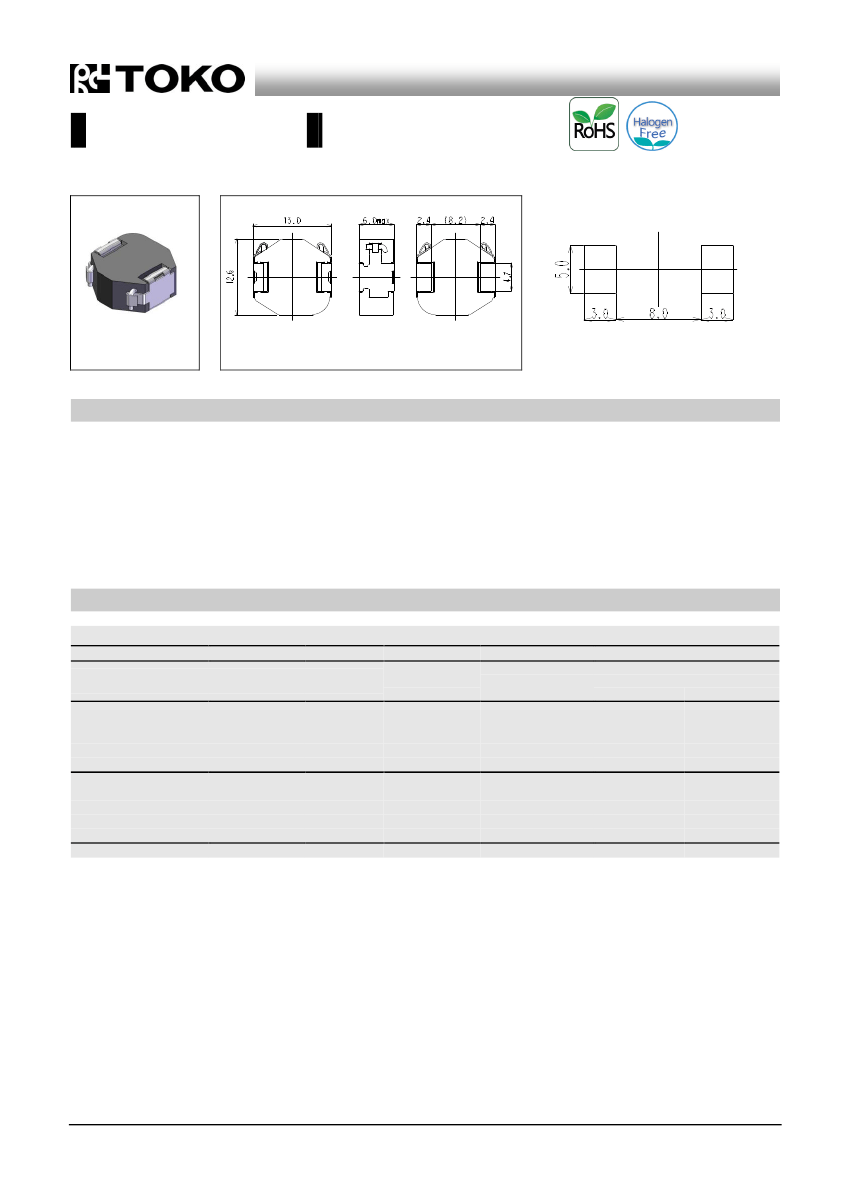

Metal Alloy Inductors
メタルアロイ
®
インダクタ
DFEH12060D
Inductance Range:
1.0~22H
Recommended patterns
推奨パターン図
Tolerance：±0.3mm
(Unit: mm)
(Unit: mm)
FEATURES
特長
13.3
12.9mm
角、高さ6.0mm
Max.
閉磁路構造、½直流抵抗
大電流対応
½コアロス鉄系磁性粉を用いた高効率化対応
½コア鳴きノイズ
DC-DC
コンバータ用インダクタなどに最適
動½温度範囲：-40½+155℃
AEC-Q200対応
13.3
12.9mm square and 6.0mm Max. height.
Magnetically shielded construction, low DC resistance.
Suitable for large current
The use of low loss iron powder ensure capability for high
efficiency.
Low audible core noise.
Operating temperature range : -40½+155°C
AEC-Q200 compliant.
STANDARD PART NUMBERS
標準品一覧
TYPE DFEH12060D (Quantity/reel; 500 PCS)
品番
Part
Number
DFEH12060D-1R0M=P3
DFEH12060D-1R5M=P3
DFEH12060D-2R2M=P3
DFEH12060D-3R3M=P3
DFEH12060D-4R7M=P3
DFEH12060D-5R6M=P3
DFEH12060D-6R8M=P3
DFEH12060D-8R2M=P3
DFEH12060D-100M=P3
DFEH12060D-150M=P3
DFEH12060D-220M=P3
インダクタンス
Inductance
L(H)
1.0
1.5
2.2
3.3
4.7
5.6
6.8
8.2
10
15
22
許容差
Tolerance
(%)
±20
±20
±20
±20
±20
±20
±20
±20
±20
±20
±20
測定周波数
Test
Frequency
(MHz)
100
100
100
100
100
100
100
100
100
100
100
直流抵抗
DC Resistance
(m)
Max. (Typ.)
2.9 (2.4)
3.6 (3.0)
4.4 (3.6)
6.3 (5.2)
11 (8.6)
11 (8.9)
14 (11)
17 (14)
20 (16)
28 (23)
35 (29)
最大許容電流
Rated DC Current
(A) Max. (Typ.)
ΔL/L=20%
ΔT=40C
19 (25)
20 (26)
17 (23)
17 (22)
16 (21)
16 (20)
14 (18)
13 (17)
11 (14)
10 (13)
10 (13)
10 (13)
8.3 (11)
9.0 (12)
8.3 (11)
8.0 (11)
6.6 (8.8)
7.9 (9.9)
5.6 (7.4)
6.6 (8.3)
4.9 (6.5)
6.0 (7.5)
(1) Inductance is measured with a LCR meter 4284A(Agilent
Technologies) or equivalent. Test frequency at 100kHz
(2) DC resistance is measured with 34420A (Agilent Technologies) or
3541(HIOKI). (Reference ambient temperature 25°C)
(3) Maximum allowable DC current is that which causes a 30%
inductance reduction from the initial value, coil temperature to rise
by 40°C, whichever is smaller.
(Reference ambient temperature 25°C)
(4) Absolute maximum voltage : 50VDC
(1)
インダクタンスはLCRメータ4284A(Agilent
Technologies)または
同等品により測定する。測定周波数は100kHz。
(2)
直流抵抗は測定器34420A（Agilent
Technologies）または3541
（HIOKI）と同等品により測定する。（周囲温度25°C）
(3)
最大許容電流は½直流重畳電流を流した時インダクタンスの値が
初期値より20％減少する直流電流値、または直流電流により、
コイルの温度が40°C上昇の½れか小さい値。
(周囲温度25°Cを基準とする。）
(4)
絶対最大電圧
50VDC
