Part Number

Search

TD62164BP

Description
4CH HIGH-CURRENT DARLINGTON SINK DRIVER
CategoryAnalog mixed-signal IC    Drivers and interfaces
File Size281KB,8 Pages
ManufacturerToshiba Semiconductor
Websitehttp://toshiba-semicon-storage.com/
Download Datasheet Parametric Compare View All

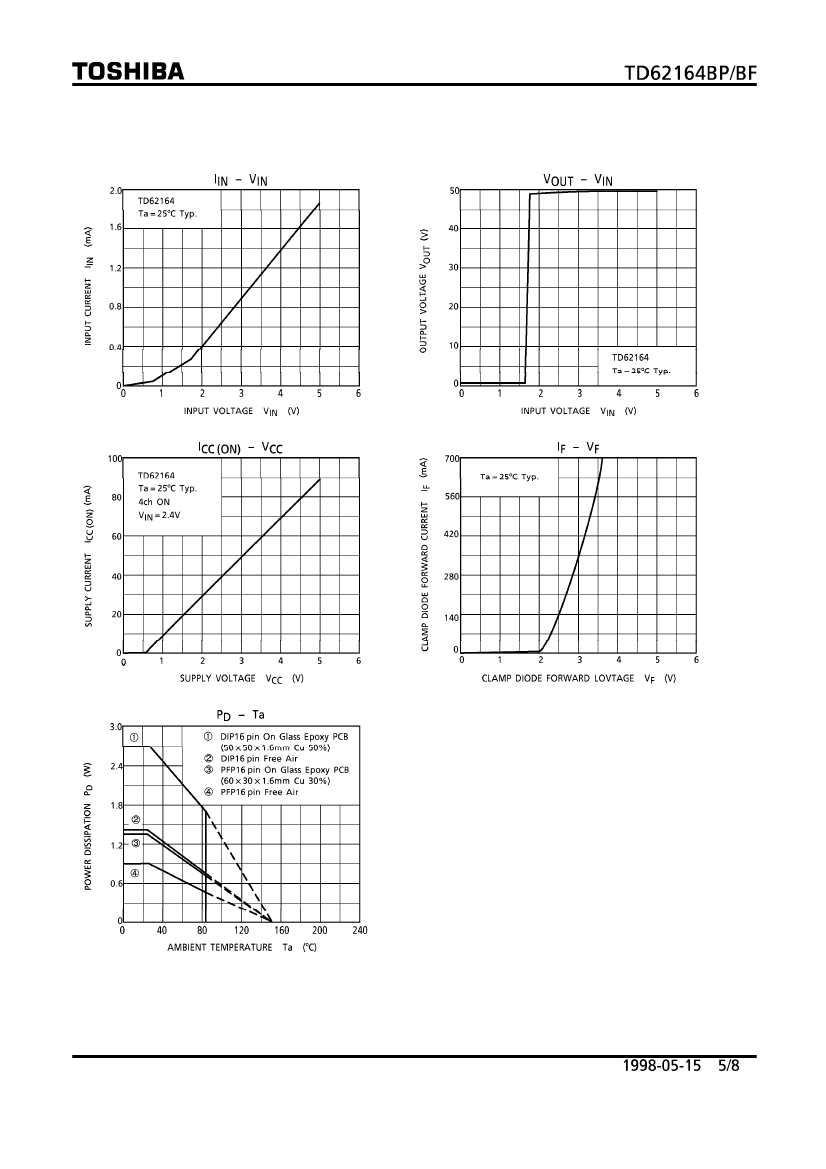

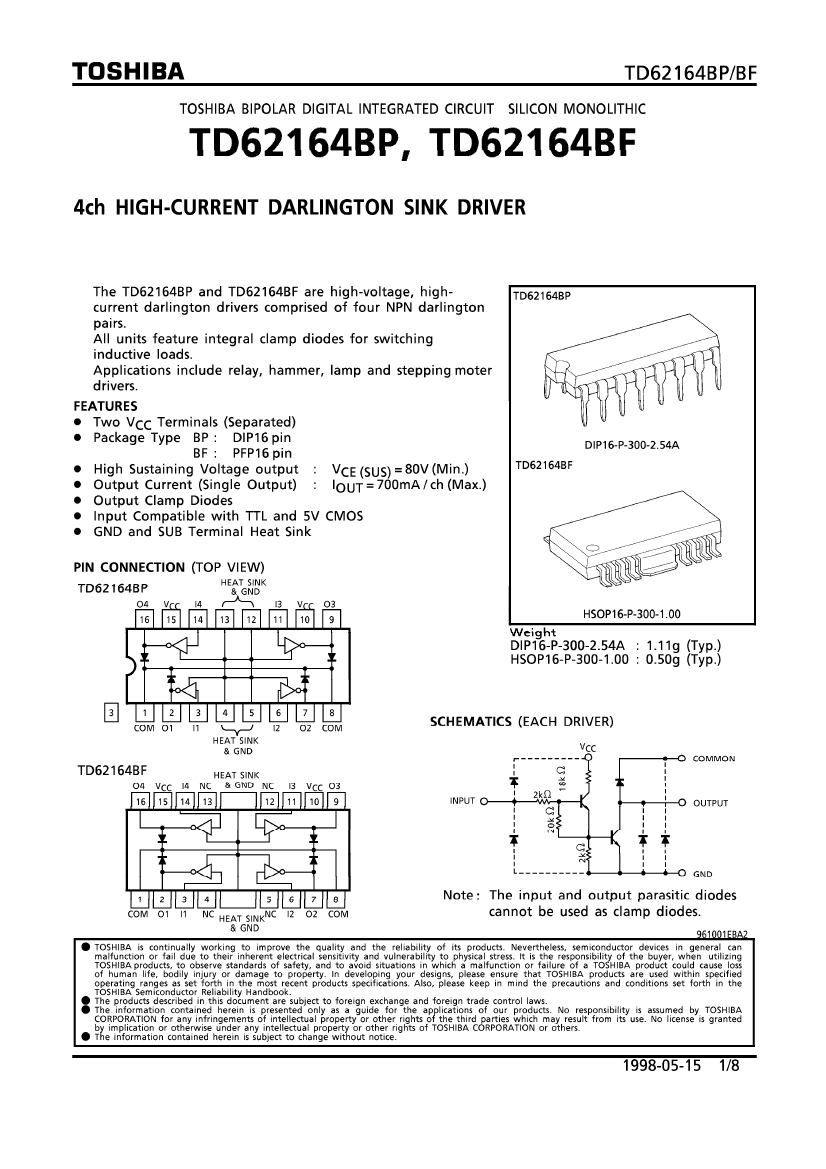

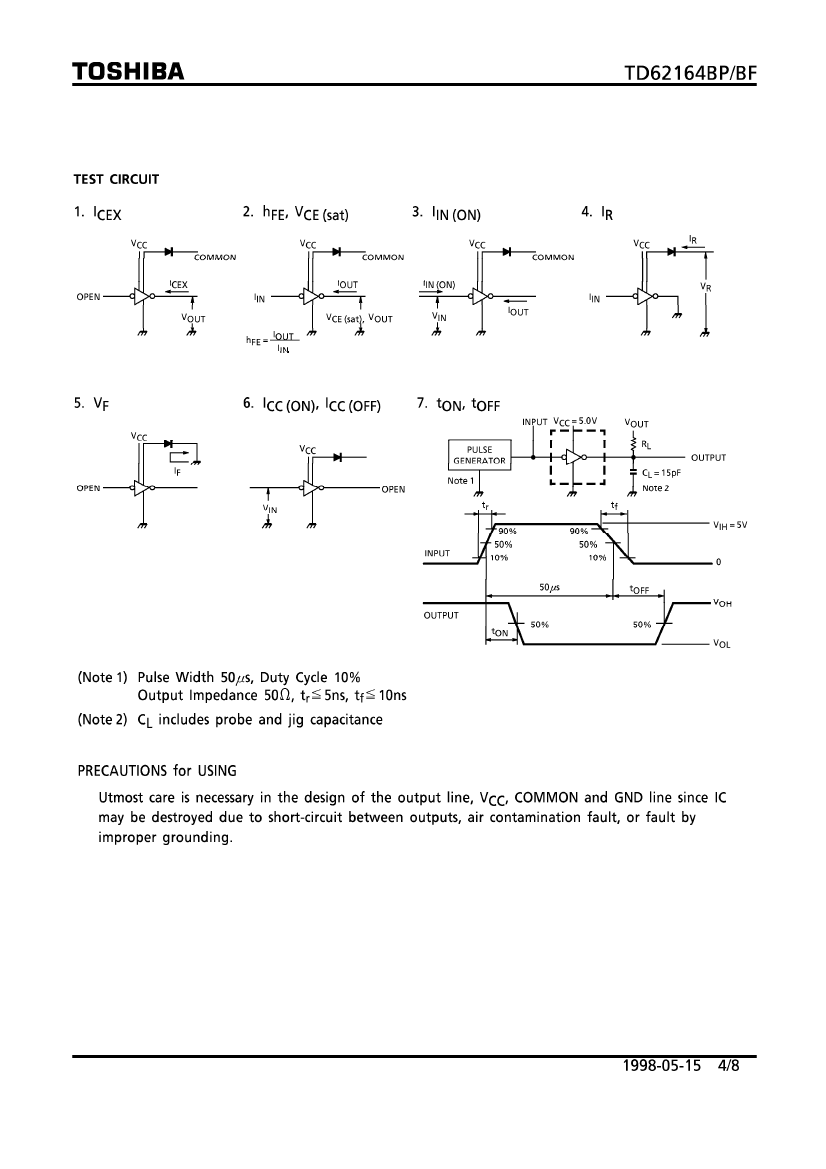

TD62164BP Overview

4CH HIGH-CURRENT DARLINGTON SINK DRIVER

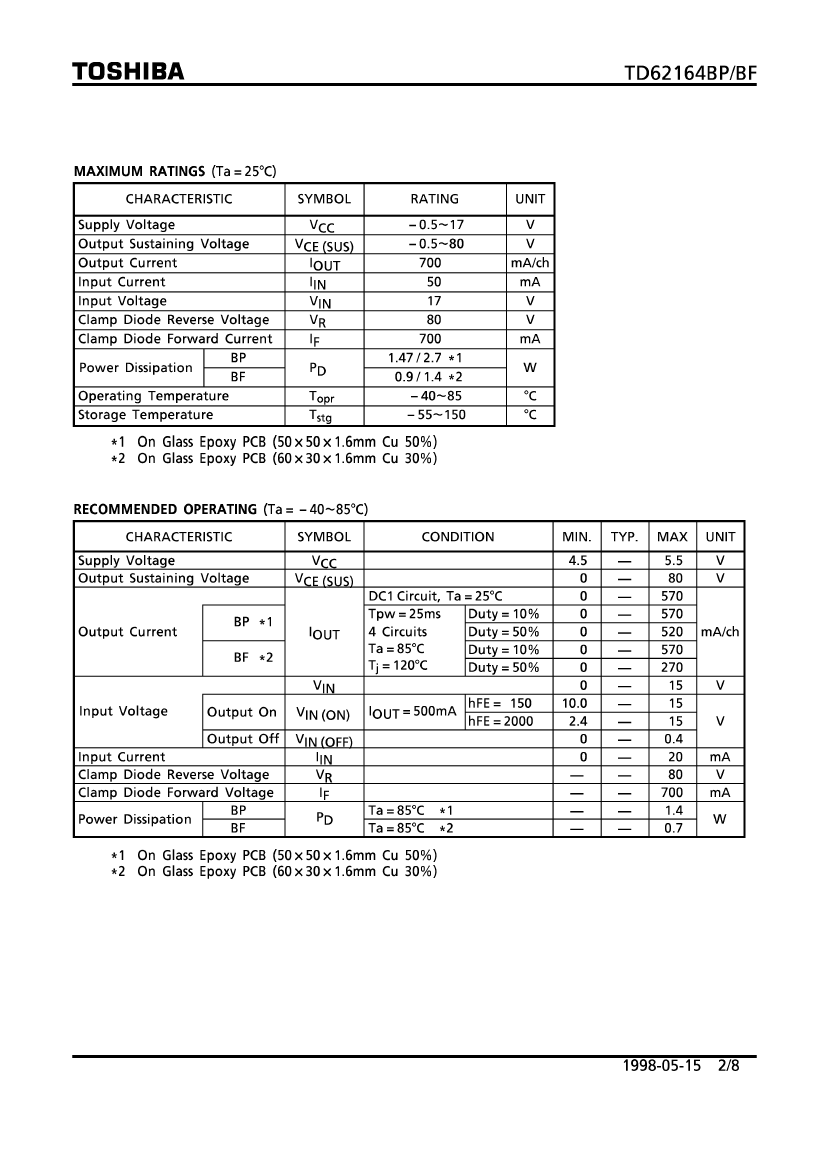

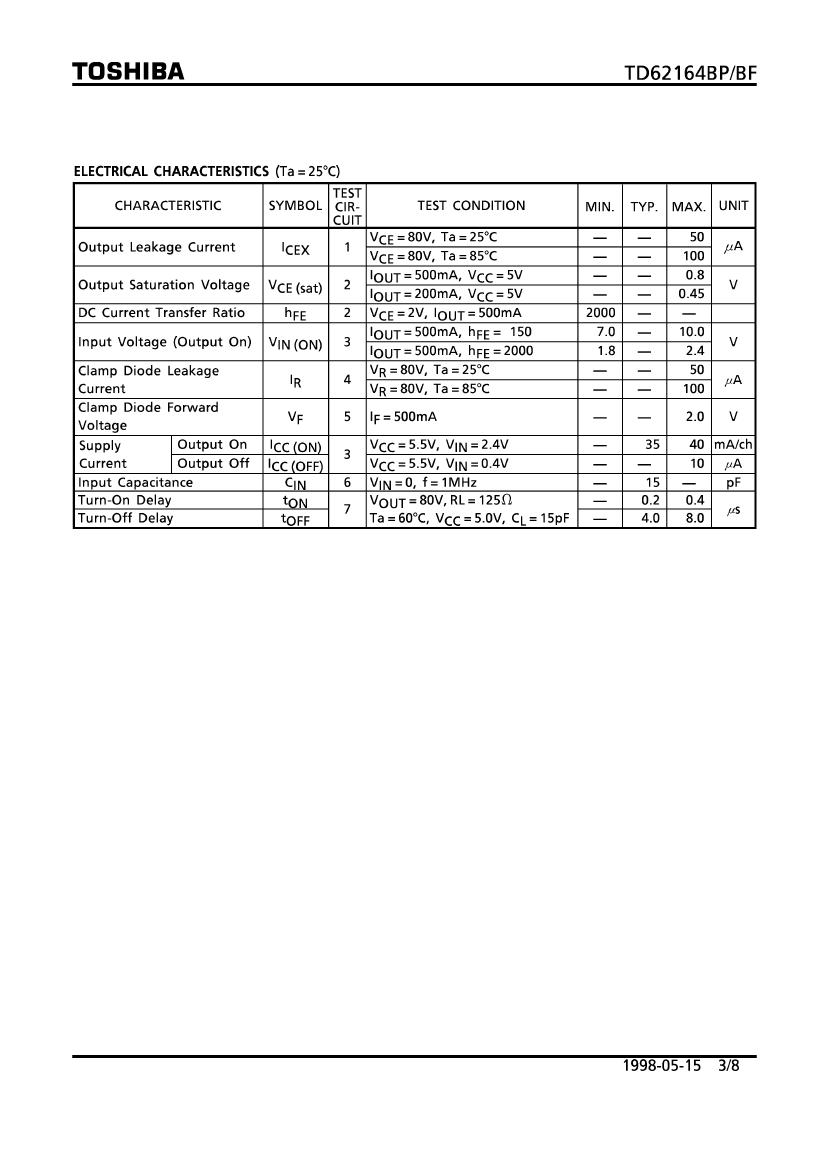

TD62164BP Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
Parts packaging codeDIP
package instructionDIP, DIP16,.3
Contacts16
Reach Compliance Codeunknow
ECCN codeEAR99
Number of drives4
Input propertiesSTANDARD
Interface integrated circuit typeBUFFER OR INVERTER BASED PERIPHERAL DRIVER
JESD-30 codeR-PDIP-T16
JESD-609 codee0
length19.25 mm
Number of functions4
Number of terminals16
Maximum operating temperature85 °C
Minimum operating temperature-40 °C
Output characteristicsOPEN-COLLECTOR
Output current flow directionSINK
Maximum output current0.7 A
Nominal output peak current0.57 A
Output polarityINVERTED
Package body materialPLASTIC/EPOXY
encapsulated codeDIP
Encapsulate equivalent codeDIP16,.3
Package shapeRECTANGULAR
Package formIN-LINE
power supply5 V
Certification statusNot Qualified
Maximum seat height4.45 mm
Maximum slew rate160 mA
Maximum supply voltage5.5 V
Minimum supply voltage4.5 V
Nominal supply voltage5 V
surface mountNO
technologyBIPOLAR
Temperature levelINDUSTRIAL
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formTHROUGH-HOLE
Terminal pitch2.54 mm
Terminal locationDUAL
Disconnect time8 µs
connection time0.4 µs
width7.62 mm
Base Number Matches1

TD62164BP Related Products

TD62164BP TD62164BF
Description 4CH HIGH-CURRENT DARLINGTON SINK DRIVER 4CH HIGH-CURRENT DARLINGTON SINK DRIVER
Is it Rohs certified? incompatible incompatible
Parts packaging code DIP SOIC
package instruction DIP, DIP16,.3 HSSOP, SOP16/24,.37,40
Contacts 16 16
Reach Compliance Code unknow unknow
ECCN code EAR99 EAR99
Number of drives 4 4
Input properties STANDARD STANDARD
Interface integrated circuit type BUFFER OR INVERTER BASED PERIPHERAL DRIVER BUFFER OR INVERTER BASED PERIPHERAL DRIVER
JESD-30 code R-PDIP-T16 R-PDSO-G16
length 19.25 mm 13 mm
Number of functions 4 4
Number of terminals 16 16
Maximum operating temperature 85 °C 85 °C
Minimum operating temperature -40 °C -40 °C
Output characteristics OPEN-COLLECTOR OPEN-COLLECTOR
Output current flow direction SINK SINK
Maximum output current 0.7 A 0.7 A
Nominal output peak current 0.57 A 0.57 A
Output polarity INVERTED INVERTED
Package body material PLASTIC/EPOXY PLASTIC/EPOXY
encapsulated code DIP HSSOP
Encapsulate equivalent code DIP16,.3 SOP16/24,.37,40
Package shape RECTANGULAR RECTANGULAR
Package form IN-LINE SMALL OUTLINE, HEAT SINK/SLUG, SHRINK PITCH
power supply 5 V 5 V
Certification status Not Qualified Not Qualified
Maximum seat height 4.45 mm 2.85 mm
Maximum slew rate 160 mA 160 mA
Maximum supply voltage 5.5 V 5.5 V
Minimum supply voltage 4.5 V 4.5 V
Nominal supply voltage 5 V 5 V
surface mount NO YES
technology BIPOLAR BIPOLAR
Temperature level INDUSTRIAL INDUSTRIAL
Terminal form THROUGH-HOLE GULL WING
Terminal pitch 2.54 mm 1 mm
Terminal location DUAL DUAL
Disconnect time 8 µs 8 µs
connection time 0.4 µs 0.4 µs
width 7.62 mm 6.4 mm
Base Number Matches 1 1
