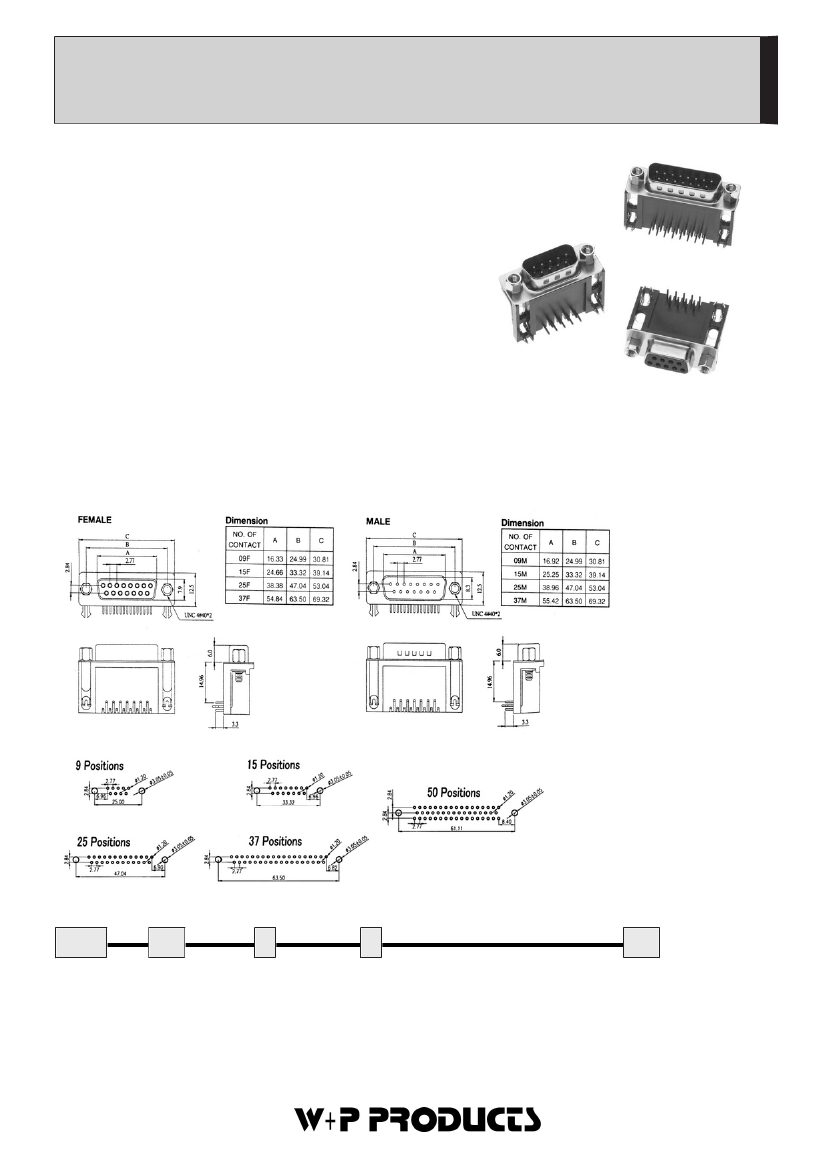

104
D-Sub Steckverbinder, gewinkelt, Long Footprint
D-Sub Connector, Right-angled, Long Footprint
Technische Daten /Technical
Data
Gehäuse
Stahl vernickelt, verzinnt
Shell
Steel, tin coated over nickel
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Kupferlegierung
Contact Material
Copper alloy
Kontaktoberfläche
Gold über Nickel
Contact Surface
Gold plated over nickel
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 30mΩ
Contact Resistance
< 30mΩ
9
Isolationswiderstand
> 1x10
Ω
@ 500V
DC
9
Insulation Resistance
> 1x10
Ω
@ 500V
DC
Spannungsfestigkeit
1000V
AC
@ 1min
Test Voltage
1000V
AC
@ 1min
Nennstrom
5A
Current Rating
5A
Temperaturbereich
-55°C ... +105°C
Temperature Range
-55°C ... +105°C
Verarbeitung
Wellenlötverfahren; weitere Informationen in Kapitel T
Processing
Wave soldering, detailed information in ch. T
Güteklasse
GK 3, min. 50 Steckzyklen, andere GK auf Anfrage
Quality Class
Quality class 3, min. 50 cycles, more quality options by
request
Weitere Optionen auf Anfrage
More options on request
Serie
Contacts
*
Terminal
*
Rivets
Bolts
*
104
15
09/15/25/37
2
1
Stift
Male
2
Buchse
Female
1
1
Masseblech vernietet, Gew.-niet UNC 4-40
Riveted grounding brackets, UNC 4-40 rivet
00
00
Ohne Bolzen
W/o bolts
10
Bolzen lose
Loose bolts
20
Bolzen montiert
Assembled bolts
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
Informationen zum Wellen-Lötverfahren
Wave-Soldering Information
Wellen-Lötverfahren
Wave-Soldering
Bauteile sollten bei 260°C für max. 5 Sekunden verarbeitet werden.
Items should be soldered at 260°C for max. 5 seconds.
Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
2
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
