169H8
SMT-BUCHSENLEISTEN
1-, 2-REIHIG, STEHEND, LIEGEND
SMT-FEMALE HEADERS
1-, 2-ROW, STANDING, LYING
Präzisionsbuchsenleiste für Ø0,7-0,9mm und
Vierkant 0,635mm
Precision-female header with screw machined
contact, accepts pins Ø 0,7-0,9 mm and
square pin 0,635mm

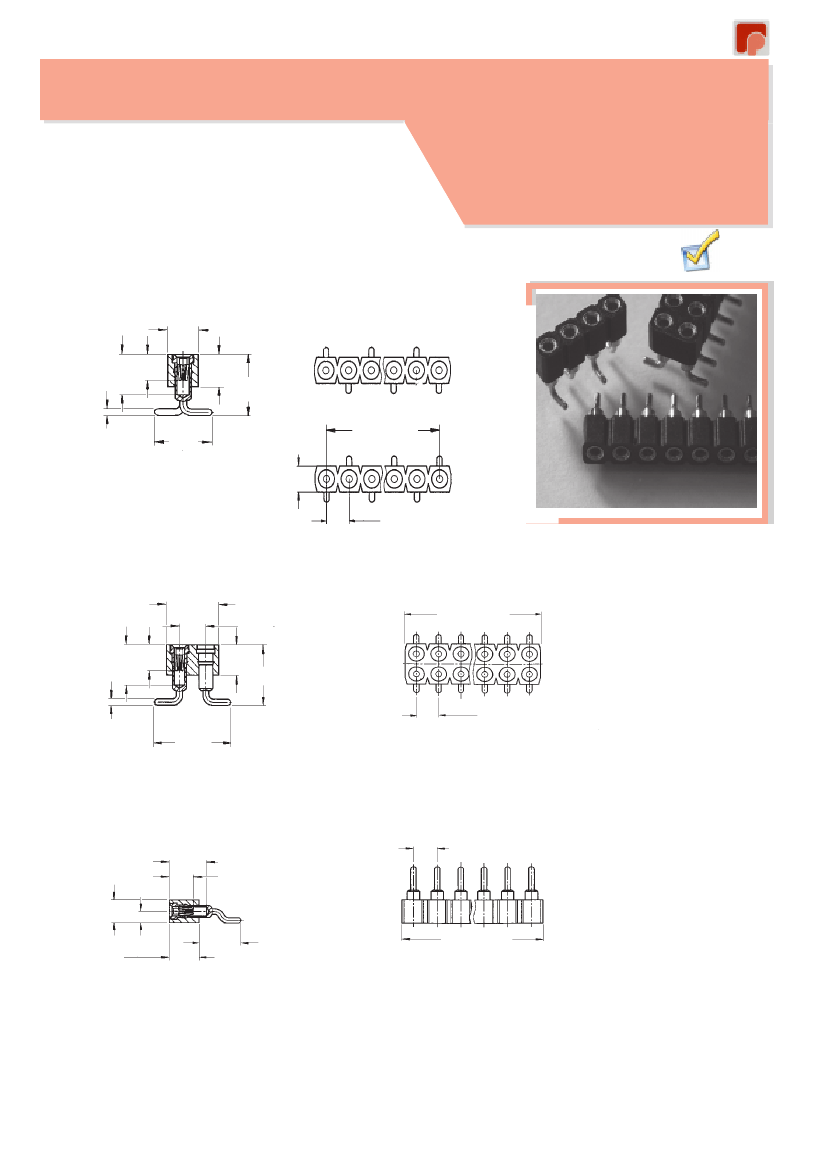

1-reihig stehend / 1-row standing:
RoHs
2,54
3,7 2,4
2,8
5,6
Layout 2
Pin 1
Ø0,62
4,8
(N-1) x 2,54
Pin 1
2,54
2,54
Layout 1
2-reihig stehend / 2-row standing:
5,08
2,54
3,7 2,4
2,8
5,6
2,54
7,34
N/2 x 2,54
Ø0,62
1-reihig liegend / 1-row lying:
2,54
3,7
2,4
2,54 1,27
2,95
4,15
N x 2,54
Verpackung Tape on Reel, Tube und Pick & Place Pad auf Anfrage /
Packing Tape on Reel, Tube and Pick & Place Pad on request
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
202
Ratioplast-Electronics
Serie
Homepage: www.ratioplast.de / E-Mail: info@ratioplast.de
Tel.: +49 (0) 5741 / 23 661-0 / Fax: +49 (0) 5741 / 23 661-20
169H8
SMT-BUCHSENLEISTEN
1-, 2-REIHIG, STEHEND, LIEGEND
SMT-FEMALE HEADERS
1-, 2-ROW, STANDING, LYING
Empfohlenes Leiterplatten-Layout/
Recommended P.C.B Layout
1- reihig stehend /
1- row standing:
Layout 1
Raster / Pitch
1,0mm
1,0
Pin 1
3,2 5,8
2,54
Technische Daten
Isolierkörper
Farbe
Kontaktmaterial
Nennspannung
Nennstrom
Temperaturbereich
Lötwärmebeständigkeit
Glasfaserverstärktes Polyester
Hochtemperaturfest, UL94-V0
Schwarz
Lötpin Messing / Clip Beryllium Kupfer
250 V AC
3A
- 55°C ... +125°C
J-STD-002A (245° 5 sek.)
J-STD-020C (260° 20 sek.)
Weitere technische Informationen zu den Produkten erhalten Sie auf Anfrage
Technical Data
Insulator
Colour
Contact Material
Current Voltage
Current Rating
Temperature Range
Resistance to soldering
Glass filled polyester,
High temperature, UL94-V0
Layout 2
1,0
3,2
2,54
5,8
1,0
2- reihig stehend /
2- row standing
:
2,54
8,3
3,3
More technical Information on request
1,0
1- reihig liegend/
1- row lying:
2,54
2,8
1,9
BESTELLBEISPIEL
HOW TO ORDER
BITTE ERSETZEN SIE `X`DURCH UNTEN AUFGEFÜHRTEN CODE
PLEASE REPLACE `X`WITH CODING LISTED BELOW
169
H8
XX
X
X
X
X
XX - XX
Inhaltsverzeichnis
Tabel of content
Veredelung - Plating
SF= Selektiv Flash Vergoldet-Selective flash gold plated
75 = 0,75µm Selektiv Vergoldet -Selective gold plated
1= 1- reihig -1- row
2= 2- reihig - 2- row (nur stehend - only standing)
1= Stehend - Standing
2= Liegend - Lying (nur 1- reihig - only 1- row)
2 = 2,54 mm Raster - Pitch
3 = 5,08 mm Raster - Pitch
9 = Sonderraster - Other pitch
(Au/Sn)
(Au/Sn)
0 = 1- reihig liegend und 2- reihig stehend - 1- row lying and 2- row standing
1 = Layout 1 (nur 1- reihig stehend - only 1- row standing)
2 = Layout 2 (nur 1- reihig stehend - only 1- row standing)
Polzahl - Number of contacts
(03... 64) (1- reihig - 1- row))
(04 ...072) (2- reihig - 2- row))
12 = Verpackt auf Rolle mit PP-Pad (stehend) auf Anfrage)) - Packed tape on reel with PP-Pad (standing) (on request))
02 = Verpackt auf Rolle ohne PP-Pad (liegend) auf Anfrage)) - Packed tape on reel without PP-Pad (lying) (on request))
03 = Verpackt als Schüttgut - Packed bulk pack (Standard)
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request.
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
203
IC Sockel /
IC sockets
Raster / Pitch
2,54mm
Raster / Pitch
2,0mm
Black
Solderpin Brass / Clip Beryllium copper
250 V AC
3A
- 55°C ... +125°C
J-STD-002A (245° 5 sec.)
J-STD-020C (260° 20 sec.)
Pin 1
Raster / Pitch
1,27mm
