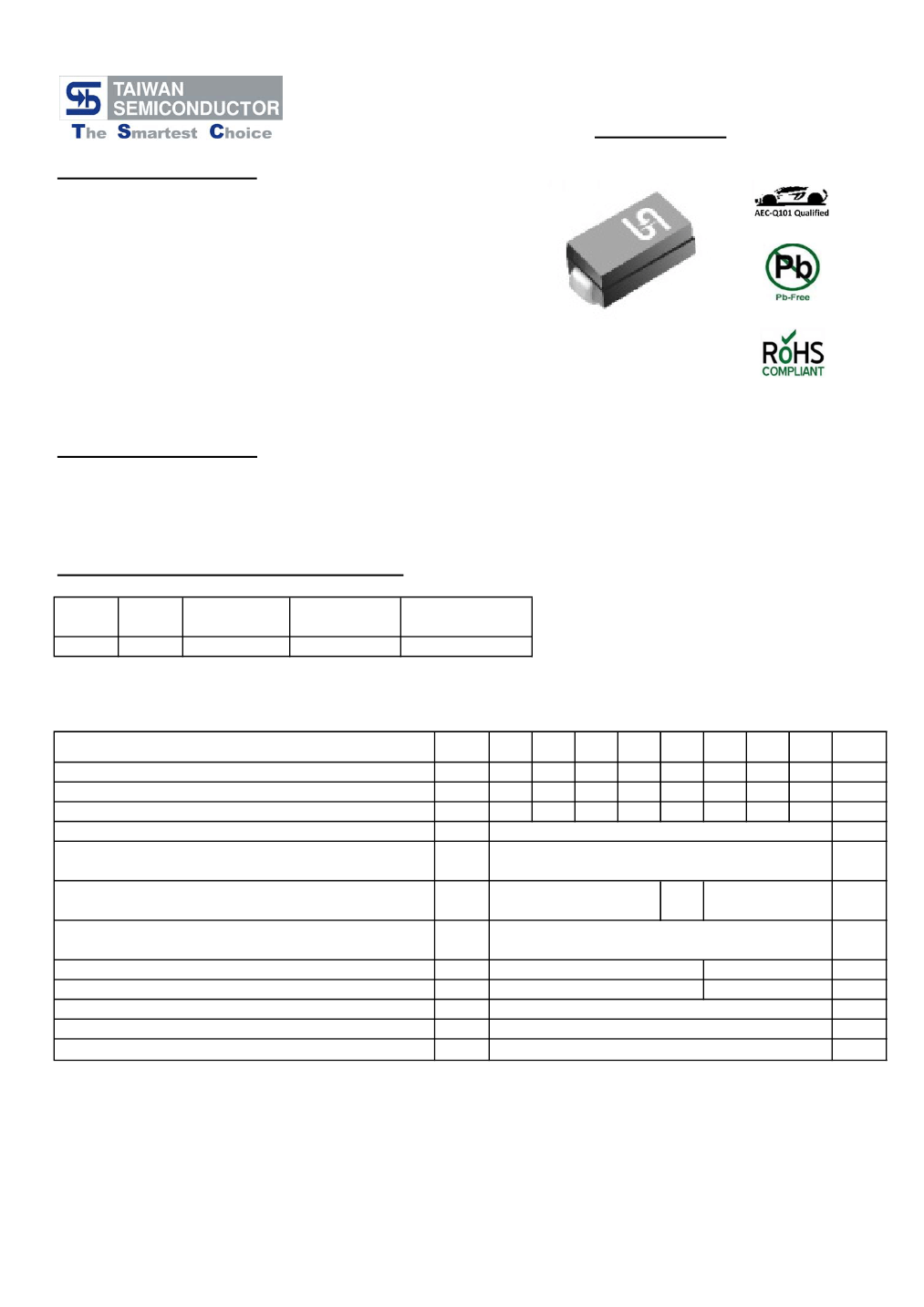

HS2AA - HS2MA
1.5 AMPS High Efficient Surface Mount Rectifiers

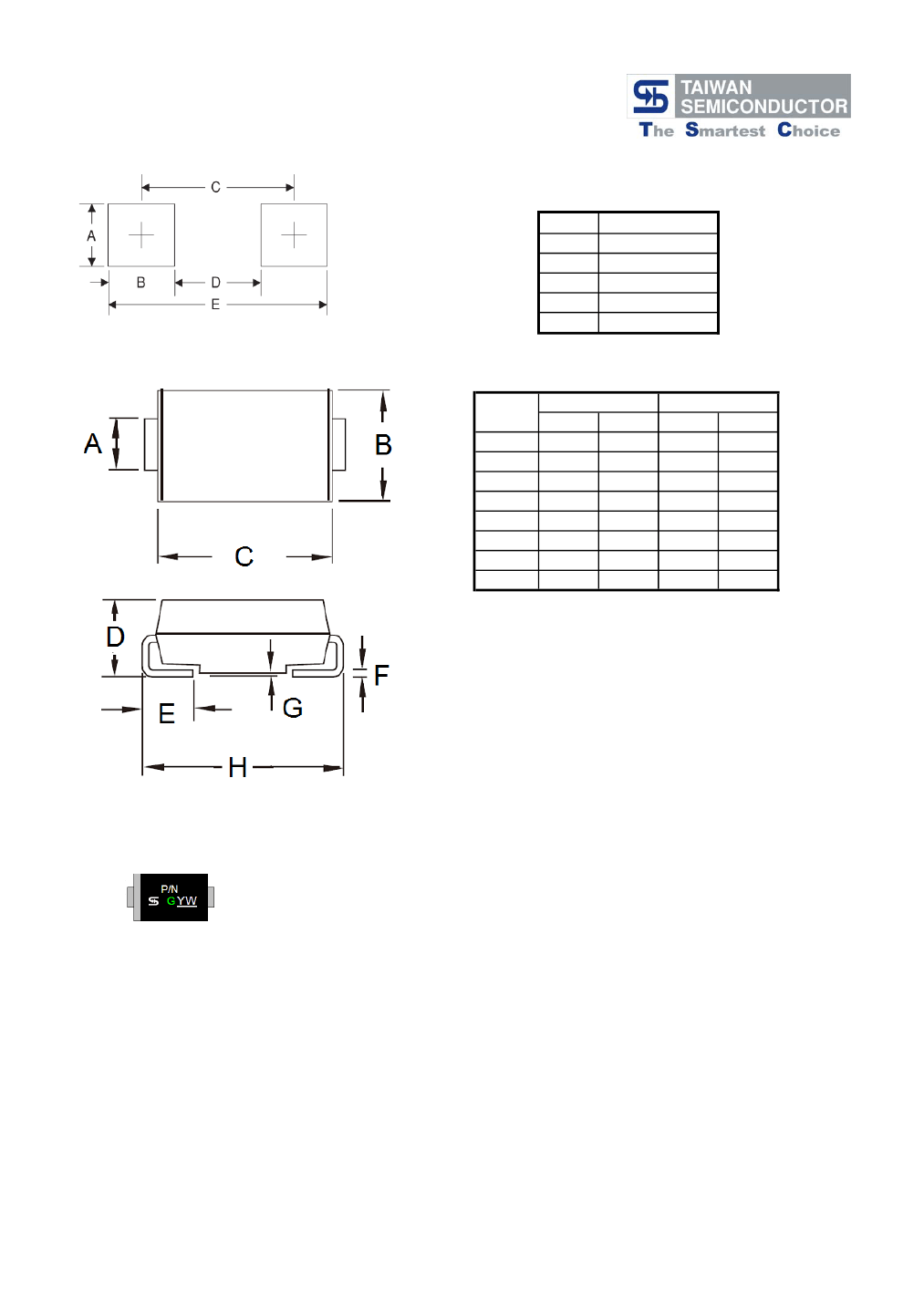

SMA/DO-214AC
Features
Glass passivated junction chip.
For surface mounted application
Low forward voltage drop
Low profile package
Built-in stain relief, ideal for automatic
placement
Fast switching for high efficiency
High temperature soldering:
260℃/10 seconds at terminals
Plastic material used carries Underwriters
Laboratory Classification 94V-0
Green compound with suffix "G" on packing
code & prefix "G" on datecode
Mechanical Data
Case: Molded plastic
Terminal: Pure tin plated, lead free
Polarity: Indicated by cathode band

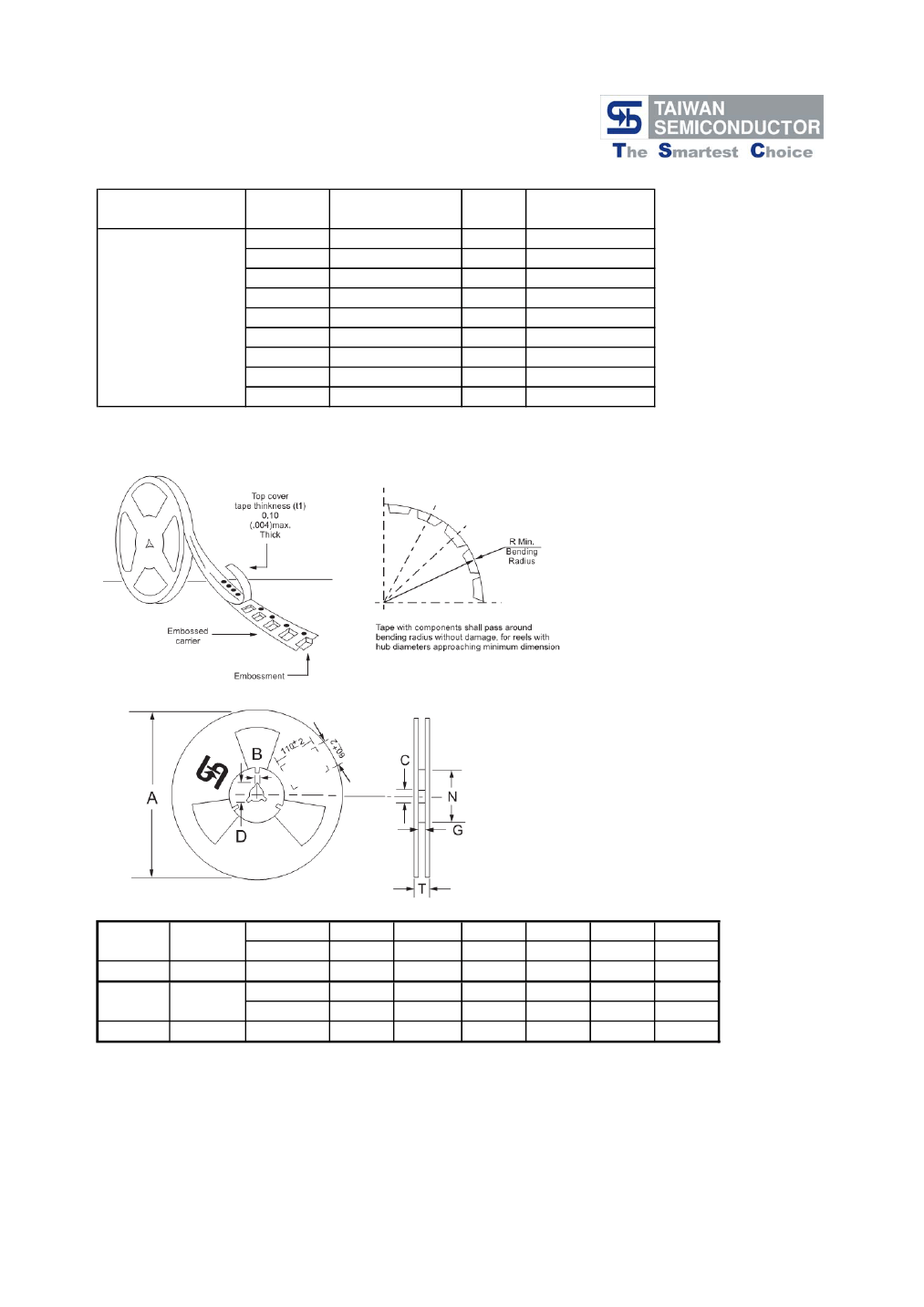

Packing: 12mm tape per EIA STD RS-481
Weight: 0.064 grams
Ordering Information (example)
Part No.
HS2AA
Package
SMA
Packing
1.8K / 7" REEL
Packing
code
R3
Green Compound
Packing code
R3G
Maximum Ratings and Electrical Characteristics
Rating at 25
℃
ambient temperature unless otherwise specified.
Single phase, half wave, 60 Hz, resistive or inductive load.
For capacitive load, derate current by 20%
Type Number
Maximum Repetitive Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current
Peak Forward Surge Current, 8.3 ms Single Half Sine-wave
Superimposed on Rated Load (JEDEC method)
Maximum Instantaneous Forward Voltage (Note 1)
@ 1.5A
Maximum Reverse Current @ Rated VR
T
A
=25
℃
T
A
=125
℃
Symbol
V
RRM
V
RMS
V
DC
I
F(AV)
I
FSM
V
F
I
R
Trr
Cj
R
θjA
T
J
T
STG
HS
2AA
50
35
50
HS
2BA
100
70
100
HS
2DA
200
140
200
HS
2FA
300
210
300
1.5
50
HS
2GA
400
280
400
HS
2JA
600
420
600
HS
2KA
800
560
800
HS
2MA
1000
700
1000
Unit
V
V
V
A
A
1.0
5
100
50
50
80
1.3
1.7
V
uA
Maximum Reverse Recovery Time (Note 2)
Typical Junction Capacitance (Note 3)
Typical Thermal Resistance
Operating Temperature Range
Storage Temperature Range
Note 1: Pulse Test with PW=300 usec, 1% Duty Cycle
75
30
O
nS
pF
C/W
O
O
- 55 to + 150
- 55 to + 150
C
C
Note 2: Reverse Recovery Test Conditions: I
F
=0.5A, I
R
=1.0A, I
RR
=0.25A
Note 3: Measured at 1 MHz and Applied Reverse Voltage of 4.0V D.C.
Version:F12

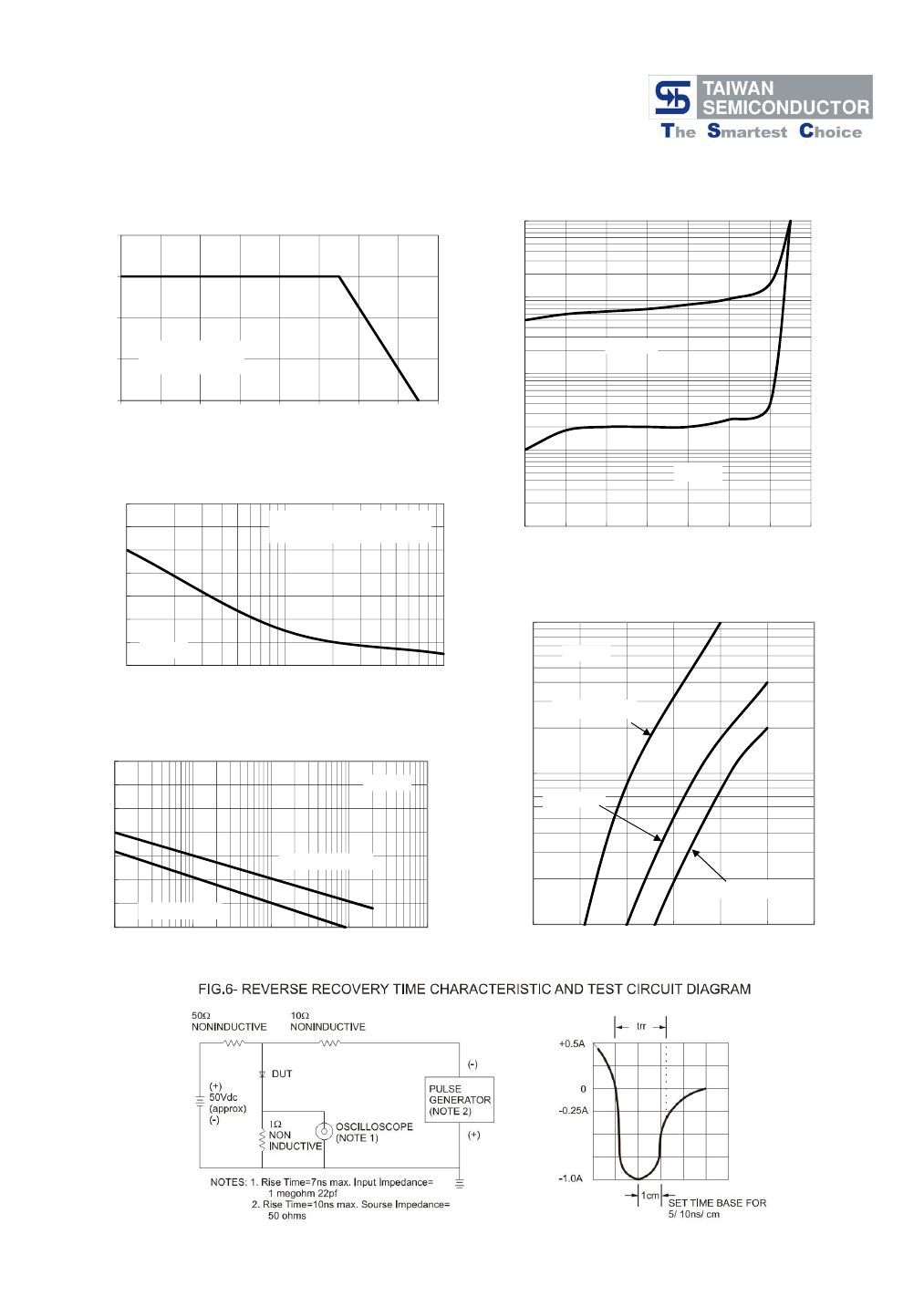

RATINGS AND CHARACTERISTIC CURVES (HS2AA THRU HS2MA)
FIG.1 FORWARD CURRENT DERATING CURVE
2
FIG. 2 TYPICAL REVERSE CHARACTERISTICS
1000
AVERAGE FORWARD
CURRENT (A)
1.5
INSTANTANEOUS REVERSE CURRENT (uA)
100
1
RESISTIVE OR
INDUCTIVE LOAD
0.5
TA=125℃
10
0
0
20
40
60
80
100
120
140
160
LEAD TEMPERATURE (
o
C)
1
TA=25℃
PEAK FORWARD SURGE URRENT (A)
FIG. 3 MAXIMUM NON-REPETITIVE FORWARD SURGE
CURRENT
70
60
50
40
30
20
10
0
1
10
100
TA=25℃
8.3mS Single Half Sine Wave
JEDEC Method
0.1
0
20
40
60
80
100
120
140
PERCENT OF RATED PEAK REVERSE VOLTAGE (%)
FIG. 5 TYPICAL FORWARD CHARACTERISTICS
10
TA=25℃
INSTANTANEOUS FORWARD CURRENT (A)
NUMBER OF CYCLES AT 60 Hz
HS2AA-HS2DA
FIG. 4 TYPICAL JUNCTION CAPACITANCE
175
150
CAPACITANCE (pF)
125
100
75
50
25
0
0.1
1
10
REVERSE VOLTAGE (V)
100
1000
HS2JA-HS2MA
HS2AA-HS2GA
TA=25℃
1
HS2GA
HS2JA-HS2MA
0.1
0.4
0.6
0.8
1
1.2
1.4
1.6
FORWARD VOLTAGE (V)
Version:F12
