AVT22520ER1500JE Overview

Fixed Resistor, Wire Wound, 225W, 0.15ohm, 5% +/-Tol,

AVT22520ER1500JE Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerVishay
package instructionChassis Mount,
Reach Compliance Codeunknow
ECCN codeEAR99
structureTubul
Installation featuresCHASSIS MOUNT
Number of terminals2
Maximum operating temperature350 °C
Minimum operating temperature-55 °C
Package diameter28.58 mm
Package length266.7 mm
Package shapeTUBULAR PACKAGE
Package formChassis Mou
method of packingBulk
Rated power dissipation(P)225 W
Rated temperature25 °C
resistance0.15 Ω
Resistor typeFIXED RESISTOR
surface mountNO
technologyWIRE WOUND
Terminal shapeLUG
Tolerance5%
Operating Voltage5.8095 V

AVT22520ER1500JE Preview

AVT
www.vishay.com
Vishay Huntington

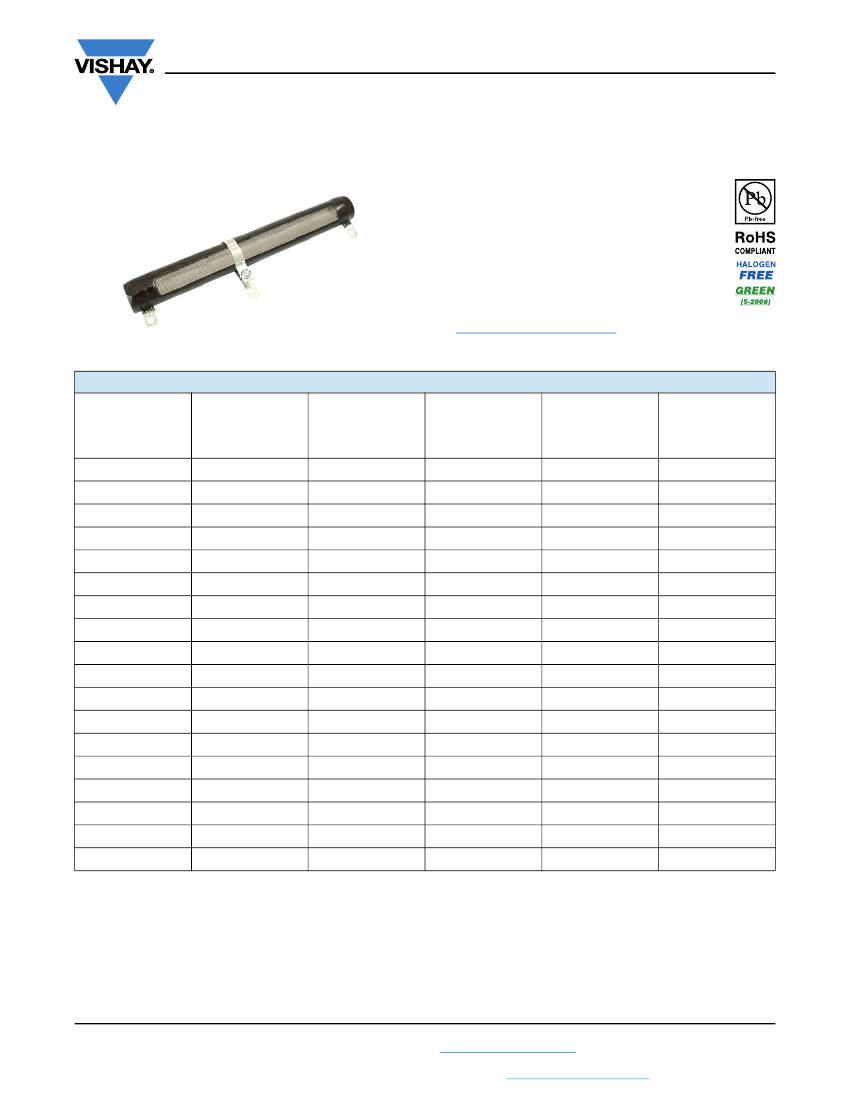

Wirewound Resistors, Industrial Power,
Vitreous Coated, Adjustable Tubular
FEATURES
• High temperature vitreous coating
• Complete welded construction
• Tight tolerance of 5 % for values above 1
• Excellent stability in operation (< 3 % change in
resistance)
• Material categorization:
for definitions of compliance please see
www.vishay.com/doc?99912
STANDARD ELECTRICAL SPECIFICATIONS
GLOBAL
MODEL
HISTORICAL
MODEL
POWER RATING
P
25 °C
W
12
20
15
25
30
30
50
60
70
75
90
90
100
130
175
175
225
225
RESISTANCE
RANGE
±5%
AVT010
AVT020
AVT20A
AVT025
AVT25A
AVT25B
AVT050
AVT50A
AVT50B
AVT075
AVT75A
AVT080
AVT100
AVT130
AVT160
AVT175
AVT200
AVT225
AVT-10
AVT-20
-
AVT-25
AVT-25A
AVT-25B
AVT-50
AVT-50A
AVT-50B
AVT-75
AVT-75A
-
AVT-100
AVT-130
AVT-160
-
AVT-200
AVT-225
0.1 to 10.2K
1.0 to 18K
1.0 to 60K
0.1 to 23K
0.1 to 30K
0.1 to 24K
0.1 to 57K
0.1 to 75K
0.1 to 84.3K
0.1 to 85.5K
0.1 to 114K
1.0 to 190K
0.1 to 132K
0.1 to 192K
0.1 to 398K
1.0 to 500K
0.1 to 337K
0.1 to 337K
RESISTANCE
RANGE
± 10 %
0.1 to 10.2K
1.0 to 18K
0.10 to 60K
0.1 to 23K
0.1 to 30K
0.1 to 24K
0.1 to 57K
0.1 to 75K
0.1 to 84.3K
0.1 to 85.5K
0.1 to 114K
0.10 to 190K
0.1 to 132K
0.1 to 192K
0.1 to 398K
0.10 to 500K
0.1 to 337K
0.1 to 337K
6.69
12.57
8.64
20.72
20.72
14.25
42.08
65.64
64.82
106.37
183.82
121.58
91.37
192.36
250.8
250.8
309.97
309.97
WEIGHT
(typical)
g
Revision: 03-Jun-16
Document Number: 31841
1
For technical questions, contact:
ww2dresistors@vishay.com
THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT
ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT
www.vishay.com/doc?91000
AVT
www.vishay.com
Vishay Huntington
GLOBAL PART NUMBER INFORMATION
Global Part Numbering example: AVT02506E25R00JE
(visit
www.vishay.net
SAP parts manual for all options)
A
V
T
0
2
5
0
6
E
2
5
R
0
0
J
E
SPECIAL
(up to 2 digits)
(dash number)
from
1
to
99
as
applicable
91
= 100 style
horizontal
high bracket
92
= 200 style
push-in bracket
93
= 300 style
thru-bolt bracket
NI
= non-inductive
NP
= non-inductive +
92 style push-in
bracket
NH
= non-inductive +
91 style horizontal
bracket
NV
= non-inductive +
style vertical bracket
GLOBAL MODEL
(6 digits)
(see Standard
Electrical
Specifications
Global Model
column for
options)
TERMINAL
DESIGNATION
(2 digits)
05
06
14
15
20
FC
= ferrule
cap
TERMINAL
FINISH
(1 digit)
E
= lead
(Pb)-free
VALUE
(5 digits)
R
= decimal
K
= thousand
1R500
= 1.5
1K500
= 1.5 k
TOLERANCE
(1 digit)
J
=±5%
K
= ± 10 %
PACKAGING CODE
(1 digit)
E
= lead (Pb)-free
cell and bulk pack
Historical Part Number example: AVT-25-25-5 %
AVT-25
HISTORICAL MODEL
25
RESISTANCE VALUE
5%
TOLERANCE
SPECIAL
Revision: 03-Jun-16
Document Number: 31841
2
For technical questions, contact:
ww2dresistors@vishay.com
THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT
ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT
www.vishay.com/doc?91000
AVT
www.vishay.com
Vishay Huntington

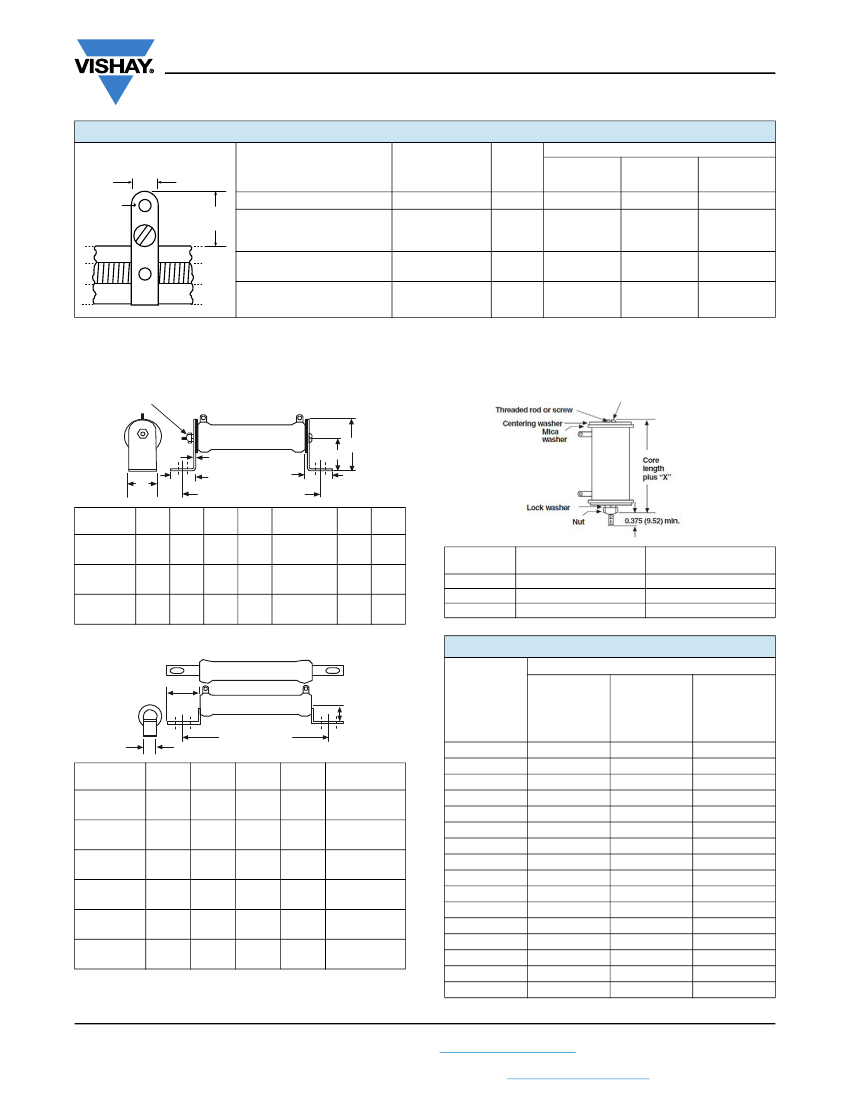

DIMENSIONS
in inches (millimeters)
TERMINAL SETBACK
DISTANCE CENTER TO CENTER
A
O.D.
I.D.
LENGTH
MODEL
A
(MAX.)
0.406
(10.31)
0.563
(14.30)
0.563
(14.30)
0.668
(17.48)
0.906
(23.01)
0.770
(19.56)
0.688
(17.48)
0.906
(23.01)
0.906
(23.01)
0.688
(17.48)
0.906
(23.01)
1.313
(33.34)
0.906
(23.01)
1.313
(33.35)
1.313
(33.35)
1.313
(33.34)
1.313
(33.35)
AVT010
AVT020
AVT20A
AVT025
AVT25A
AVT25B
AVT050
AVT50A
AVT50B
AVT075
AVT75A
AVT080
AVT100
AVT130
AVT160
AVT175
AVT200
AVT225
CORE DIMENSIONS
O.D.
I.D.
LENGTH
± 0.031
± 0.031
(0.79)
(0.79)
1.750
0.313
0.188
(44.45)
(7.95)
(4.78)
2.000
0.438
0.260
(50.8)
(11.13)
(6.60)
1.500
0.438
0.313
(38.10)
(11.11)
(7.94)
2.000
0.563
0.313
(50.8)
(14.30)
(7.95)
2.000
0.750
0.500
(50.8)
(19.05)
(12.7)
2.000
0.625
0.453
(50.8)
(15.88)
(11.51)
4.000
0.563
0.313
(101.6)
(14.30)
(7.95)
4.000
0.750
0.500
(101.6)
(19.05)
(12.70)
4.500
0.750
0.547
(114.3)
(19.05)
(13.89)
6.000
0.563
0.313
(152.4)
(14.30)
(7.95)
6.000
0.750
0.500
(152.4)
(19.05)
(12.70)
4.000
1.125
0.750
(101.6)
(28.58)
(19.05)
6.500
0.750
0.500
(165.1)
(19.05)
(12.70)
6.500
1.125
0.750
(165.1)
(28.58)
(19.05)
8.500
1.125
0.750
(215.9)
(28.58)
(19.05)
8.500
1.125
0.750
(215.9)
(28.58)
(19.05)
10.500
1.125
0.750
(266.7)
(28.58)
(19.05)
TERMINAL
SETBACK
± 0.031
(0.79)
0.094
(2.39)
0.094
(2.39)
0.094
(2.38)
0.094
(2.39)
0.094
(2.39)
0.094
(2.39)
0.094
(2.39)
0.062
(1.57)
0.125
(3.18)
0.094
(2.39)
0.094
(2.39)
0.219
(5.56)
0.125
(3.18)
0.282
(7.16)
0.267
(6.78)
0.219
(5.56)
0.266
(6.76)
DISTANCE
CENTER TO
CENTER
(REF.)
1.375
(34.93)
1.625
(41.28)
0.937
(23.80)
1.562
(39.67)
1.562
(39.67)
1.562
(39.67)
3.562
(90.47)
3.626
(92.10)
4.000
(101.60)
5.562
(141.27)
5.562
(141.27)
2.812
(71.42)
6.000
(152.40)
5.374
(136.50)
7.404
(188.06)
7.312
(185.72)
9.406
(238.91)
TERMINAL DESIGNATION
OPTIONAL
STANDARD
(QUICK
CONNECT)
05
02
02
06
06
06
06
06
06
06
06
20
06
20
20
20
20
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
SLIDER
MODEL
NUMBER
70
70
-
71
72
71
71
71
72
71
72
-
72
73
73
-
73
TERMINAL DIMENSIONS
in inches (millimeters)
DIMENSIONS
A
C
Style 05, 06,
and 20
B
D
A
C
D
TERMINAL STYLE
20
0.375
(9.53)
0.562
(14.27)
0.204
(5.18)
0.020
(0.51)
02
0.188
(4.76)
0.393
(9.98)
0.133
(3.38)
0.020
(0.51)
05
0.188
(4.76)
0.393
(9.98)
0.133
(3.38)
0.020
(0.51)
06
0.250
(6.35)
14
0.188
(4.76)
15
0.250
(6.35)
A
B
0.500 0.563 0.594
(12.70) (14.29) (15.08)
0.172
(4.36)
0.020
(0.51)
0.050
(1.27)
0.020
(0.51)
0.065
(1.65)
0.031
(0.79)
Styles 14 and 15
B
C (HOLE
DIAMETER)
D
Revision: 03-Jun-16
Document Number: 31841
3
For technical questions, contact:
ww2dresistors@vishay.com
THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT
ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT
www.vishay.com/doc?91000
AVT
www.vishay.com
Vishay Huntington
DIMENSIONS
WIDTH
0.187 (4.75)
0.250 (6.35)
0.250 (6.35)
0.312 (7.92)
HEIGHT
0.516 (13.11)
0.719 (18.26)
0.844 (21.44)
0.797 (20.24)
HOLE
DIAMETER
0.125 (3.18)
0.141 (3.58)
0.141 (3.58)
0.170 (4.32)
AVT SLIDERS-DIMENSIONS
in inches (millimeters)
Width
Hole
dia.
GLOBAL
GLOBAL PART NUMBER
(1)
PART NUMBER
(RoHS COMPLIANT)
FOR EXTRA
SLIDERS
75008602E29
AVT010, AVT020
Height
SLIDER
MODEL
TYPE
70
71
72
73
75008603E29
75008604E29
75008605E29
Note
(1)
Order HEI slider with global part number.
AVT025, AVT25B,
AVT050, AVT50A,
AVT075
AVT25A, AVT50B,
AVT75A, AVT100
AVT130, AVT160,
AVT200, AVT225
MOUNTING HARDWARE FOR AVT PRODUCTS
- Dimensions in inches (millimeters)
91 = 100 Style Horizontal 1 High Bracket
93 = 300 Style Thru-Bolt Bracket
B
0.046 (1.17)
C
Core length plus “X”
H
BRACKET
TYPE
101
102
103
MOUNTING
C
B
SLOT
1.063 0.500 0.950 1.000 0.219 x 0.438 0.750 1.375
(26.99) (12.70) (24.13) (25.40) (5.56 x 11.11) (19.05) (34.93)
X
Y
Z
H
1.063 0.750 0.859 1.250 0.219 x 0.438 0.750 1.750
(26.99) (19.05) (21.83) (31.75) (5.56 x 11.11) (19.05) (44.75)
1.063 1.250 1.000 1.500 0.281 x 0.563 0.927 2.125
(26.99) (31.75) (25.40) (38.10) (7.14 x 14.29) (23.55) (53.98)
BRACKET
TYPE
301
302
303
X
(APPROXIMATE)
0.373 (9.47)
0.271 (6.88)
0.463 (11.76)
THREAD
8 to 32
8 to 32
1/4 to 20
92 = 200 Style Push-In Bracket
MOUNTING HARDWARE
AVAILABLE BRACKET TYPES BY MODEL
91 = 100
STYLE
HORIZONTAL
1 HIGH
BRACKET
101
101
101
102
102
102
102
102
102
102
102
102
103
103
103
103
92 = 200
STYLE
PUSH-IN
BRACKET
202
203
203
204
206
205
204
206
208
204
206
206
207
207
207
207
93 = 300
STYLE
THRU-BOLT
BRACKET
301
301
301
301
302
301
302
302
302
301
302
302
302
303
303
303
Z
H
GLOBAL
MODEL
Core length
plus “X”
Y
BRACKET
TYPE
202
203
204
205
206
207
X
0.478
(12.14)
0.583
(14.80)
0.700
(17.78)
0.846
(21.49)
0.846
(21.49)
0.700
(17.78)
H
0.250
(6.35)
0.580
(14.73)
0.578
(14.68)
0.800
(20.32)
0.800
(20.62)
1.125
(28.58)
Y
0.125
(3.175)
0.188
(4.78)
0.250
(6.35)
0.375
(9.53)
0.375
(9.53)
0.500
(12.70)
Z
0.375
(9.53)
0.460
(11.68)
0.500
(12.70)
0.600
(15.24)
0.600
(15.24)
0.687
(17.45)
HOLE
(DIA.)
0.170
(4.32)
0.115
(2.92)
0.156
(3.96)
0.343 x 0.213
(8.71 x 5.46)
0.343 x 0.213
(8.71 x 5.46)
0.250 x 0.188
(6.35 x 4.78)
AVT010
AVT020
AVT20A
AVT025
AVT25A
AVT25B
AVT050
AVT50A
AVT50B
AVT075
AVT75A
AVT100
AVT130
AVT175
AVT200
AVT225
Revision: 03-Jun-16
Document Number: 31841
4
For technical questions, contact:
ww2dresistors@vishay.com
THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT
ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT
www.vishay.com/doc?91000
AVT
www.vishay.com
Vishay Huntington
UNIT
W
%
ppm/°C
°C
°C
f.a.s.l.
-
-
V
RMS
RESISTOR CHARACTERISTICS
12 to 225
1 to 398K
5, 10
± 260 for 20
and above, ± 400 for 1
to 19.99
-55 °C to 350 °C
325 °C above an ambient of 25 °C
10 000
10x rated power for 5 s
Available
(P x R)
0.5
1M
1000 V
AC
Varies by wattage, see “Terminal Setback” in Dimensions table
n/a
μH
lb
Varies by wattage and resistance
Available
10 lbs
Contact factory:
ww2dresistors@vishay.com
TECHNICAL SPECIFICATIONS
PARAMETER
Power Rating
Resistance Range
Resistance Tolerance
Temperature Coefficient
Operating Temperature
Temperature Rise
Maximum Altitude
Short-Term Overload
Surge Windings
Maximum Working Voltage
Insultation Resistance
Dielectric Voltage
Creepage
Terminal Sleeves
Inductance
Non-Inductive Winding
Terminal Strength
Electrical or Mechanical Customization
MATERIAL SPECIFICATIONS
Element
Core
Coating
Standard Terminals
Optional Terminals
Terminal Bands
Part Marking
Copper-nickel alloy or nickel-chrome alloy, depending on resistance value
Cordierite, steatite
Special high temperature vitreous enamel
Tinned alloy 42
Alloy 42
Alloy 42
HEI, model, wattage, value, tolerance, date code
DERATING
RATED POWER IN %
120
100
80
60
40
20
0
0
25
AMBIENT TEMPERATURE IN °C
50
100
150
200
250
300
350
Revision: 03-Jun-16
Document Number: 31841
5
For technical questions, contact:
ww2dresistors@vishay.com
THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT
ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT
www.vishay.com/doc?91000
How to manually add a network to a PCB in Altium
How to manually add a network to a PCB in Altium? A: As shown in Figure 1, many experienced Protel engineers are accustomed to directly drawing wire strips without a network in the PCB for PCB design....
qwqwqw2088 PCB Design
Made a Nucleo-144 SD card expansion board
There are many MCUs with SDIO in the ST Nucleo development board series, but none of them have a (micro)SD card socket on board. The Nucleo-144 is relatively good, as it groups together several IOs us...
cruelfox DIY/Open Source Hardware
ST-LINK USB WINDOES driver
ST-LINK USB WINDOES driver...
蓝雨夜 stm32/stm8
3G and WiMax issues
The most discussed issue in the telecom industry right now is 3G. Many people hope that the 3G license will be issued soon, but I think the arrival of 3G needs to be considered carefully. In addition ...
xiaoxin RF/Wirelessly
Graphic analysis reveals the secrets of the Large Hadron Collider [Transfer]
, Verdana, Arial, 宋体][b][color=rgb(43, 59, 116)][font=tahoma, Verdana, Arial, 宋体][b][color=rgb(43, 59, 116)][font=tahoma, Verdana, Arial, 宋体][url=http://ezchina.analog.com/message/13865#13865]http://e...
PCB画匠 Talking
Innovative Design Based on TRIZ
Innovative Design Based on TRIZ...
zqjqq88 Integrated technical exchanges

EEWorld
subscription
account

EEWorld
service
account

Automotive
development
circle

Robot
development
community

Index Files: 2194  24  2774  544  364  45  1  56  11  8
Datasheet   0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Room 1530, 15th Floor, Building B, No. 18 Zhongguancun Street, Haidian District, Beijing Telephone: (010) 82350740 Postal Code: 100190
Copyright © 2005-2026 EEWORLD.com.cn, Inc. All rights reserved 京ICP证060456号 京ICP备10001474号-1 电信业务审批[2006]字第258号函 京公网安备 11010802033920号
